Varsellyssett

Deler som er nødvendige for dette trinnet:

1. Finn fordypningene på undersiden av kalesjen.

2. Bor hull i fordypningene på kalesjen, som vist i Figur 1.

   Advarsel

   Bruk av drill uten egnede vernebriller kan føre til at det kommer rusk inn i øynene og forårsake skade.

   Bruk alltid vernebriller når du borer.

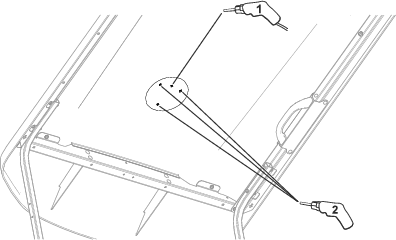

   Figur 1

   1. Borehull – 22 mm
   2. Bor hull – 6 mm

3. Plasser pakningen oppå kalesjen (Figur 2).

4. Før varsellyskontakten gjennom hullet på 22 mm og fest varsellyset til kalesjen med tre skruer (nr. 10 x 1 tomme) og tre låsemuttere (nr. 10), se Figur 2.

   Note: Stram skruene til pakningen begynner å bule.



   Figur 2

   1. Skrue (nr. 10 x 1 tomme)
   2. Varsellys
   3. Pakning
   4. Låsemutter (nr. 10)

Deler som er nødvendige for dette trinnet:

1. Fjern panseret foran.

2. Fjern alle monteringsdeler som er festet til den høyre kalesjestøtten foran. Dette gjør det mulig å føre satsen gjennom støtten.

   Note: Om nødvendig kan du fjerne kalesjestøtten for å gjøre det lettere å føre ledningssatsen.

3. Start nederst på kalesjestøtten og før ledningssatsen for varsellysets lille kontakt opp gjennom den høyre kalesjestøtten foran mot kalesjens høyre side, se Figur 3.

4. Før satsen til forsiden av kalesjen langs utsiden av røret til kalesjens fremre støttebrakett (Figur 3).

5. Koble satsen til varsellyskontakten (Figur 3).

6. Bruk fargetapen på satsen som festesteder, og monter satsen på skyvefestene og kantklipsen (Figur 3).

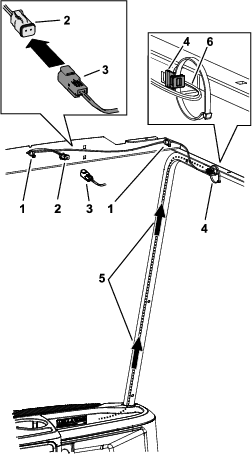

   Figur 3

   1. Skyvefester
   2. Kontakt med to plugger – varsellys
   3. Kontakt med to pinner – ledningssats for varsellys
   4. Kantklips
   5. Før kontakten med to plugger gjennom den høyre kalesjestøtten foran.
   6. Ledningssats

7. Fjern bryterpluggen fra dashbordet som vist i Figur 4.

8. Sett varsellysbryteren inn i dashbordet (Figur 4).



   Figur 4

   1. Varsellysbryter
   2. Bryterplugg

9. Koble ledningssatsen for varsellysets kontakt med to pinner til maskinledningssatsens kontakt med to plugger (Figur 5).

10. Koble kontakten med åtte sokler til varsellyset til varsellysbryterens ledningssats (Figur 5).



    Figur 5

    1. Høyre kalesjestøtte foran
    2. Kontakt med åtte sokler
    3. Hovedkobling for ledningssats

• For å lyse opp varsellyset trykker du på den øvre delen av varsellysbryteren (Figur 6).



  Figur 6

  1. Varsellysbryter

• For å slå av varsellyset trykker du på den nedre delen av varsellysbryteren.
