ビーコンキット

この作業に必要なパーツ

1. キャノピの下側にある凹みを探し出す。

2. 図 1のように、凹みにドリルで穴を開ける。

   警告

   ドリルを使うときに保護めがねなどを使用しないと金属粉が目に入る恐れがある。

   ドリル使用時は必ず保護めがねを着用すること。

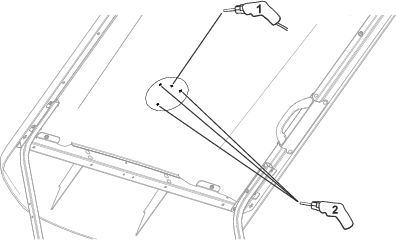

   図 1

   1. ドリル穴：22 mm（7/8"）
   2. ドリル穴：6 mm（1/4"）

3. キャノピの上側にガスケットをセットする（図 2）。

4. ビーコン用のケーブルを 22 mm の穴に通し、ビーコンライトをキャノピに取り付ける；ねじ（#10 x 1"）3 本とロックナット（#10）3 個を使用して図 2のように取り付ける。

   Note: ガスケットが膨らむまでねじを締めつける。



   図 2

   1. ねじ（#10 x 1”）
   2. ビーコン
   3. ガスケット
   4. ロックナット（#10）

この作業に必要なパーツ

1. 前フードを取り外す。

2. キャノピの右前サポートについている金具類をすべて外す。これで、サポートを通してハーネスを配線できるようになる。

   Note: 必要であれば、サポートも取り外してください。

3. キャノピの右前サポートを通して下側から上へ向かって、ビーコンのワイヤハーネスの小さなコネクタを、キャノピの右側上部へ導く；図 3を参照。

4. キャノピの前サポートの外側に沿って、ハーネスをキャノピの前サポートブラケットへ配設する（図 3）。

5. ハーネスをビーコンライトのコネクタに接続する（図 3）。

6. ハーネスのカラーテープを使用して、ハーネスを押し込みファスナーとエッジクリップに固定する（図 3).

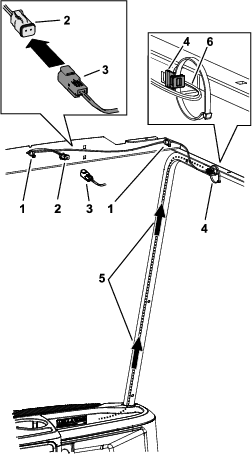

   図 3

   1. 押し込みファスナー
   2. 2 プラグコネクタ（ビーコン）
   3. 2 ピンコネクタ（ビーコンのワイヤハーネス）
   4. エッジクリップ
   5. キャノピの右前サポートを通して、2 プラグコネクタを配設する。
   6. ワイヤハーネス

7. 図 4のように、ダッシュボードからスイッチ用プラグを取り外す。

8. ビーコンのスイッチをはめ込む（図 4）。



   図 4

   1. ビーコンスイッチ
   2. スイッチプラグ

9. ビーコンのワイヤハーネスの 2 ピンコネクタを、マシンのハーネスの 2 プラグコネクタに接続する（図 5）。

10. ビーコンのワイヤハーネスの ８ ソケットコネクタを、ビーコンスイッチに接続する（図 5）。



    図 5

    1. 右前サポート
    2. 8ソケットコネクタ
    3. メインハーネスのコネクタ

• ビーコンを点灯させるには、ビーコンスイッチの上側を押します（図 6）。



  図 6

  1. ビーコンスイッチ

• ビーコンを消灯させるには、ビーコンスイッチの下側を押します。
