Kit gyrophare

Pièces nécessaires pour cette opération:

1. Localisez les creux sur la face inférieure de l'abri.

2. Percez des trous dans les creux de l'abri, comme montré à la Figure 1.

   Attention

   Des débris peuvent être projetés dans les yeux et causer des blessures en cas d'utilisation d'une perceuse sans protection oculaire adaptée.

   Portez toujours une protection oculaire pour les opérations de perçage.

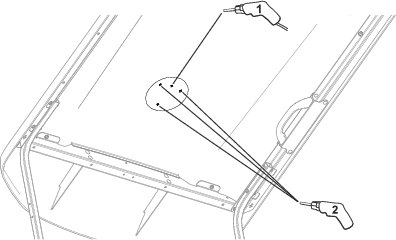

   Figure 1

   1. Percer des trous de 22 mm
   2. Percer des trous de 6 mm

3. Placez le joint au sommet de l'abri (Figure 2).

4. Faites passer le connecteur du faisceau par le trou de 22 mm et fixez le gyrophare sur l'abri avec 3 vis (nº 10 x 1 po) et 3 contre-écrous (nº 10) ; voir Figure 2.

   Note: Serrez les vis jusqu'à ce que le joint commence à bomber.



   Figure 2

   1. Vis (nº 10 x 1 po)
   2. Gyrophare
   3. Joint
   4. Contre-écrou (nº 10)

Pièces nécessaires pour cette opération:

1. Déposez le capot avant.

2. Retirez les fixations présentes sur le support avant droit de l'abri. Cela vous permet de faire passer le faisceau à travers le support.

   Note: Au besoin, vous pouvez déposer le support de l'abri pour acheminer le faisceau.

3. En commençant au bas du support de l'abri, faites remonter le petit connecteur du faisceau du gyrophare par le support avant droit de l'abri, jusqu'au côté droit de l'abri ; voir Figure 3.

4. Acheminez le faisceau vers l'avant de l'abri, le long de l'extérieur du tube, jusqu'à la patte de support avant de l'abri (Figure 3).

5. Branchez le faisceau au connecteur du gyrophare (Figure 3).

6. En vous aidant du ruban coloré sur le faisceau pour repérer l'emplacement des fixations, installez le faisceau dans les fixations enfichables et le clip de bord (Figure 3).

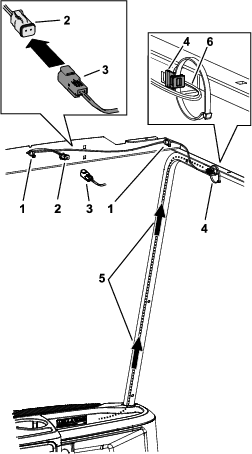

   Figure 3

   1. Fixations enfichables
   2. Connecteur à 2 douilles – gyrophare
   3. Connecteur à 2 broches – faisceau du gyrophare
   4. Clip de bord
   5. Faites passer le connecteur à 2 douilles dans le support avant droit de l'abri.
   6. Faisceau de câblage

7. Retirez le cache à l'emplacement de l'interrupteur sur la planche de bord, comme montré à la Figure 4.

8. Insérez l'interrupteur du gyrophare dans la planche de bord (Figure 4).



   Figure 4

   1. Interrupteur de gyrophare
   2. Cache de commutateur

9. Branchez le connecteur à 2 broches du faisceau du gyrophare au connecteur à 2 douilles du faisceau de la machine (Figure 5).

10. Branchez le connecteur à 8 douilles du faisceau de gyrophare à l'interrupteur du gyrophare (Figure 5).



    Figure 5

    1. Support avant droit de l'abri
    2. Connecteur à 8 douilles
    3. Connecteur du faisceau principal

• Pour allumer le gyrophare, appuyez sur le haut de l'interrupteur (Figure 6).



  Figure 6

  1. Interrupteur de gyrophare

• Pour éteindre le gyrophare, appuyez sur le bas de l'interrupteur.
