Kattovilkkusarja

Vista Shuttle Vehicle

Model No. 08225-Serial No. and Up

Asennus

Koneen valmistelu

Polttoainekäyttöiset koneet

  1. Pysäköi kone tasaiselle alustalle.

  2. Siirrä vaihdevipu VAPAA-asentoon.

  3. Kytke seisontajarru.

  4. Sammuta moottori ja irrota virta-avain.

  5. Irrota akun kytkennät. Lisätietoja on koneen käyttöoppaassa.

Sähkökäyttöiset koneet

  1. Pysäköi kone tasaiselle alustalle.

  2. Tarkista, että seisontajarru on kytkettynä.

    Note: Seisontajarru kytkeytyy automaattisesti, kun ajoneuvo on pysähtynyt.

  3. Sammuta moottori ja irrota virta-avain.

  4. Käännä huoltokatkaisin PYSäYTYS-asentoon.

Kattovilkkusarjan asennus

Vaiheeseen tarvittavat osat:

Kattovilkku1
Kattovilkun tiiviste1
Ruuvi (#10 × 1 tuumaa)3
Lukkomutteri (#10)3

  1. Paikanna katoksen alapuolella olevat lovet.

  2. Poraa katoksen loviin reiät kuvan mukaisesti (Kuva 1).

    Vaara

    Poran käyttö ilman asianmukaisia silmäsuojaimia voi johtaa roskien pääsyyn silmiin ja siten silmävammaan.

    Käytä poraustöissä aina silmäsuojaimia.

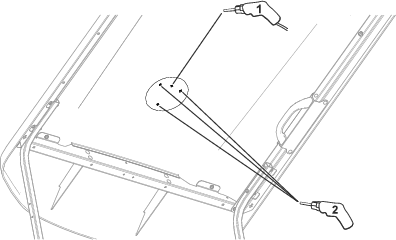

    g430211

    Kuva 1

    1. Porausreikä: 22 mm (⅞ tuumaa)
    2. Porausreiät: 6 mm (¼ tuumaa)

  3. Aseta tiiviste katoksen päälle (Kuva 2).

  4. Vie kattovilkun liitin 22 mm:n (⅞ tuumaa) reiän läpi ja kiinnitä kattovilkku katokseen kolmella ruuvilla (#10 × 1 tuuma) ja kolmella lukkomutterilla (#10). Katso Kuva 2.

    Note: Kiristä ruuveja, kunnes tiiviste alkaa kohota.

    g430212

    Kuva 2

    1. Ruuvi (#10 × 1 tuumaa)
    2. Kattovilkku
    3. Tiiviste
    4. Lukkomutteri (#10)

Kattovilkun johdinsarjan ja kytkimen asentaminen

Vaiheeseen tarvittavat osat:

Kattovilkun johdinsarja1
Kattovilkun kytkin1
Painettava kiinnitin2
Reunakiinnike1

  1. Irrota etukonepelti.

  2. Irrota kaikki katoksen oikeanpuoleiseen etutukeen kiinnitetyt kiinnikkeet. Näin johdinsarja voidaan viedä tuen läpi.

    Note: Tarvittaessa voit irrottaa katoksen tuen johdinsarjan viemisen helpottamiseksi.

  3. Vie kattovilkun johdinsarjan pieni liitin katoksen tuen alaosasta ylöspäin katoksen oikeanpuoleisen etutuen läpi kohti katoksen oikeaa puolta. Katso Kuva 3.

  4. Vie johdinsarja katoksen etuosaan putken ulkopuolta pitkin katoksen etutuen kannattimeen (Kuva 3).

  5. Kytke johdinsarja kattovilkun liittimeen (Kuva 3).

  6. Kiinnitä johdinsarja painettaviin kiinnittimiin ja reunakiinnikkeeseen johdinsarjan kiinnityksen väriteippimerkintöjen avulla (Kuva 3).

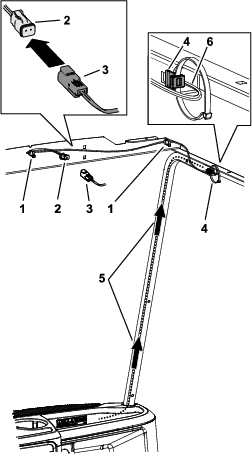

    g402383

    Kuva 3

    1. Painettavat kiinnittimet
    2. 2-pistokkeinen liitin – kattovilkku
    3. 2-nastainen liitin – kattovilkun johdinsarja
    4. Reunakiinnike
    5. Vie 2-pistokkeinen liitin katoksen oikeanpuoleisen etutuen läpi.
    6. Johdinsarja

  7. Irrota kytkimen tulppa kojelaudasta kuvan mukaisesti (Kuva 4).

  8. Aseta kattovilkun kytkin kojelautaan (Kuva 4).

    g400670

    Kuva 4

    1. Kattovilkun kytkin
    2. Kytkimen tulppa

  9. Liitä kattovilkun johdinsarjan 2-nastainen liitin koneen johdinsarjan 2-pistokkeiseen liittimeen (Kuva 5).

  10. Kytke kattovilkun johdinsarjan 8-istukkainen liitin kattovilkun kytkimeen (Kuva 5).

    g402384

    Kuva 5

    1. Katoksen oikeanpuoleinen etutuki
    2. 8-istukkainen liitin
    3. Pääjohdinsarjan liitin

Akun kytkentä

Polttoainekäyttöiset koneet

Kytke akku. Lisätietoja on koneen käyttöoppaassa.

Sähkökäyttöiset koneet

Käännä huoltokatkaisin KäYNNISSä-asentoon.

Käyttö

Kattovilkun käyttö

  • Sytytä kattovilkku painamalla kattovilkun kytkimen yläosaa (Kuva 6).

    g402411

    Kuva 6

    1. Kattovilkun kytkin

  • Sammuta kattovilkku painamalla kattovilkun kytkimen alaosaa.
