Комплект маячка

Транспортная тележка Vista

Model No. 08225-Serial No. and Up

Монтаж

Подготовка машины

Бензиновые машины

  1. Установите машину на ровной поверхности.

  2. Переведите рычаг переключения передач в положение Нейтраль.

  3. Включите стояночный тормоз.

  4. Выключите машину и извлеките ключ.

  5. Отсоедините аккумулятор; см. Руководство оператора для вашей машины.

Машины с электроприводом

  1. Установите машину на ровной поверхности.

  2. Убедитесь, что стояночный тормоз включен.

    Note: Стояночный тормоз включается автоматически при остановке тележки.

  3. Выключите машину и извлеките ключ.

  4. Поверните выключатель питания в положение Выкл.

Установка маячка

Детали, требуемые для этой процедуры:

Маячок1
Маячок прокладка1
Винт (№ 10 x 1 дюйм)3
Контргайка (№ 10)3

  1. Найдите углубления на нижней стороне навеса

  2. Просверлите отверстия в углублениях навеса, как показано на рис. Рисунок 1.

    Предупреждение

    Использование дрели без надлежащей защиты глаз может привести к попаданию мусора в глаза и причинить травму.

    При сверлении всегда используйте средства защиты глаз.

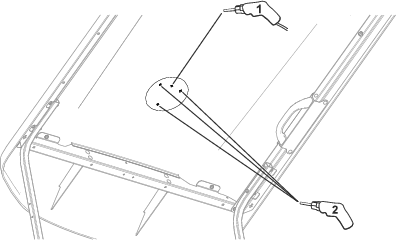

    g430211

    Рисунок 1

    1. Просверлите отверстие диаметром 22 мм
    2. Просверлите отверстия диаметром 6 мм

  3. Наложите прокладку сверху навеса (Рисунок 2).

  4. Проложите соединительный разъем маячка через отверстие диаметром 22 мм и прикрепите маячок 3 винтами (№ 10 x 1 дюйм) и 3 контргайками (№ 10) к навесу. См. рис. Рисунок 2.

    Note: Произведите затяжку винтов до начала выпирания прокладки.

    g430212

    Рисунок 2

    1. Винт (№ 10 x 1 дюйм)
    2. Маячок
    3. Прокладка
    4. Контргайка (№ 10)

Установка жгута проводов и переключателя маячка

Детали, требуемые для этой процедуры:

Жгут проводов маячка1
Переключатель маячка1
Вставной держатель2
Зажим для крепления к кромке1

  1. Снимите передний капот.

  2. Снимите все детали, которые крепятся к правой передней стойке навеса. Это позволит проложить жгут проводов через стойку.

    Note: При необходимости, чтобы облегчить прокладку жгута проводов, стойку навеса можно снять.

  3. Начиная снизу стойки навеса, протяните небольшой разъем жгута проводов маячка вверх через правую переднюю стойку навеса к правой стороне навеса. См. рис. Рисунок 3.

  4. Проложите жгут проводов к передней части навеса по наружной стороне трубы к переднему кронштейну стойки навеса (Рисунок 3).

  5. Подсоедините жгут проводов к разъему маячка(Рисунок 3).

  6. С помощью цветной ленты на жгуте проводов в местах крепления прикрепите жгут проводов к вставным держателям и зажиму для крепления к кромке(Рисунок 3).

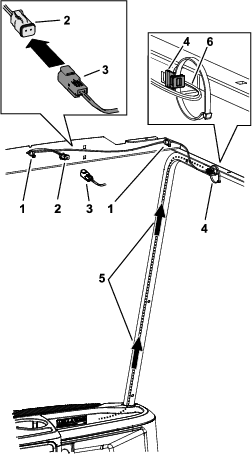

    g402383

    Рисунок 3

    1. Вставные держатели
    2. 2-гнездовой разъем (маячок)
    3. 2-штыревой разъем (жгут проводов маячка)
    4. Зажим для крепления к кромке
    5. Проложите 2-гнездовой разъем через правую переднюю стойку навеса.
    6. Жгут проводов

  7. Удалите заглушку переключателя с приборной панели, как показано на рис. Рисунок 4.

  8. Установите переключатель маячка в приборную панель (Рисунок 4).

    g400670

    Рисунок 4

    1. Переключатель маячка
    2. Заглушка переключателя

  9. Подсоедините 2-штыревой разъем жгута проводов маячка к 2-гнездовому разъему жгута проводов машины (Рисунок 5).

  10. Подсоедините 8-гнездовой разъем жгута проводов маячка к переключателю маячка (Рисунок 5).

    g402384

    Рисунок 5

    1. Правая передняя стойка навеса
    2. 8-гнездовой разъем
    3. Разъем главного жгута проводки

Подсоединение аккумулятора

Бензиновые машины

Подсоедините аккумулятор; см. Руководство оператора для вашей машины.

Машины с электроприводом

Поверните выключатель питания в положение Вкл.

Эксплуатация

Использование маячка

  • Для включения маячка нажмите на верхнюю часть переключателя маячка (Рисунок 6).

    g402411

    Рисунок 6

    1. Переключатель маячка

  • Для выключения маячка нажмите на нижнюю часть переключателя маячка.
