Sæt med roterende blinklys

Dele, der skal bruges til dette trin:

1. Find fordybningerne på undersiden af kalechen.

2. Bor huller i kalechens fordybninger som vist i Figur 1.

   Advarsel

   Hvis der bores uden at bruge beskyttelsesbriller, kan materiale trænge ind i øjnene og forårsage øjenskade.

   Bær altid beskyttelsesbriller, når der bores.

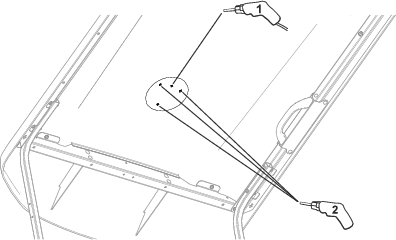

   Figur 1

   1. Borehul – 22 mm
   2. Borehuller – 6 mm

3. Placer pakskiven oven på taget (Figur 2).

4. Før stikket til det roterende blinklys gennem hullet på 22 mm, og fastgør det roterende blinklys til taget med 3 skruer (nr. 10 x 1 tomme) og 3 låsemøtrikker (nr. 10). Se Figur 2.

   Note: Stram skruerne, indtil pakskiven begynder at bule ud.



   Figur 2

   1. Skrue (nr. 10 x 1 tomme)
   2. Roterende blinklys
   3. Pakskive
   4. Låsemøtrik (nr. 10)

Dele, der skal bruges til dette trin:

1. Afmonter motorhjelmen.

2. Fjern alle fastgørelsesanordninger, der sidder på den forreste højre tagstøtte. Dette giver dig mulighed for at føre ledningen gennem støtten.

   Note: Hvis det er nødvendigt, kan du fjerne tagstøtten for at gøre det lettere at føre ledningsnettet igennem.

3. Start i bunden af tagstøtten, og før det lille stik på det ledningsnettet op gennem den forreste, højre hjørnestøtte og hen mod højre side af taget. Se Figur 3.

4. Før ledningsnettet over til forsiden af taget langs ydersiden af røret til tagets forreste støttebeslag (Figur 3).

5. Slut ledningsnettet til blinklysets stik (Figur 3).

6. Brug farvebåndet på ledningsnettet til at fastgøre på forskellige steder, og sæt ledningsnettet fast i ledningsholderne og kantclipsen (Figur 3).

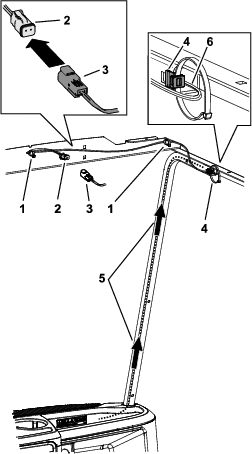

   Figur 3

   1. Ledningsholdere
   2. Stik med 2 huller – roterende blinklys
   3. Stik med 2 ben – ledningsnet til roterende blinklys
   4. Kantklips
   5. Før stikket med 2 stik gennem den højre tagstøtte.
   6. Ledningsnet

7. Fjern kontaktstikket fra instrumentbrættet som vist på Figur 4.

8. Sæt kontakten til det roterende blinklys ind i instrumentbrættet (Figur 4).



   Figur 4

   1. Kontakt til roterende blinklys
   2. Kontaktstik

9. Slut blinklysets 2-bende ledningsnetstik til maskinens ledningsnetstik med 2 huller (Figur 5).

10. Slut blinklysets ledningsnetstik med 8 sokler til blinklysets kontakt (Figur 5).



    Figur 5

    1. Forreste højre tagstøtte
    2. Stik med 8 sokler
    3. Hovedledningsnettets stik

• Tryk på den øvre del af kontakten til blinklyset for at tænde det (Figur 6).



  Figur 6

  1. Kontakt til roterende blinklys

• Tryk på den nederste del af kontakten til blinklyset for at slukke for det.
