Kit luce di segnalazione

Parti necessarie per questa operazione:

1. Individuate le rientranze sul lato inferiore del tettuccio.

2. Praticate dei fori nel tettuccio come mostrato nella Figura 1.

   Avvertenza

   L'utilizzo di un trapano senza un'adeguata protezione per gli occhi può permettere la penetrazione di detriti negli occhi, causando lesioni.

   Quando praticate fori, indossate sempre una protezione per gli occhi.

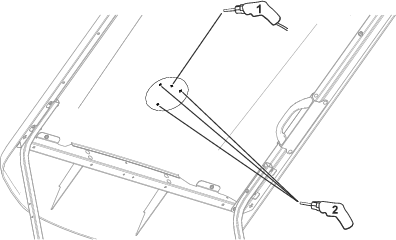

   Figura 1

   1. Praticate un foro – 22 mm
   2. Praticate i fori – 6 mm

3. Posizionate la guarnizione sopra il tettuccio (Figura 2).

4. Instradate il connettore della luce di segnalazione attraverso il foro di 22 mm e fissate la luce di segnalazione al tettuccio con 3 viti (n. 10 x 1”) e 3 dadi di bloccaggio (n. 10); fare riferimento a Figura 2.

   Note: Serrate le viti fino a quando la guarnizione non inizia a gonfiarsi.



   Figura 2

   1. Vite (n. 10 x 1")
   2. Luce di segnalazione
   3. Guarnizione
   4. Dado di bloccaggio (n. 10)

Parti necessarie per questa operazione:

1. Rimuovete il cofano anteriore.

2. Rimuovete l’eventuale bulloneria collegata al supporto del tettuccio anteriore di destra. Potrete così instradare il cablaggio attraverso il supporto.

   Note: Se necessario, potete rimuovere il supporto del tettuccio per un instradamento del cablaggio preassemblato più agevole.

3. Partendo dalla parte inferiore del supporto del tettuccio, instradate il connettore piccolo del cablaggio preassemblato della luce di segnalazione attraverso il supporto del tettuccio anteriore di destra, verso il lato destro del tettuccio; fate riferimento a Figura 3.

4. Instradate il cablaggio verso la parte anteriore del tettuccio lunga la parte esterno del tubo verso la staffa del supporto del tettuccio anteriore (Figura 3).

5. Collegate il cablaggio al connettore della luce di segnalazione (Figura 3).

6. Utilizzando il nastro colorato sul cablaggio per le posizioni di fissaggio, montate il cablaggio sui dispositivi di fissaggio a pressione e la fascetta curva (Figura 3).

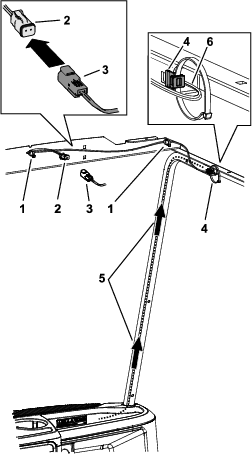

   Figura 3

   1. Dispositivi di fissaggio a pressione
   2. Connettore a 2 prese – luce di segnalazione
   3. Connettore a 2 pin – cablaggio preassemblato della luce di segnalazione
   4. Fascetta curva
   5. Instradate il connettore a 2 prese attraverso il supporto del tettuccio anteriore di destra.
   6. Cablaggio preassemblato

7. Rimuovete il tappo dell’interruttore dal cruscotto come mostrato nella Figura 4.

8. Inserite l’interruttore della luce di segnalazione nel cruscotto (Figura 4).



   Figura 4

   1. Interruttore della luce di segnalazione
   2. Tappo interruttore

9. Collegate il connettore a 2 pin del cablaggio preassemblato della luce di segnalazione al connettore a 2 prese del cablaggio preassemblato della macchina (Figura 5).

10. Collegate il connettore a 8 prese del cablaggio preassemblato della luce di segnalazione all’interruttore della lampada di segnalazione (Figura 5).



    Figura 5

    1. Supporto del tettuccio anteriore di destra
    2. Connettore a 8 prese
    3. Connettore del cablaggio principale

• Per accendere la luce di segnalazione, premete la parte superiore dell’interruttore della luce di segnalazione (Figura 6).



  Figura 6

  1. Interruttore della luce di segnalazione

• Per spegnere la luce di segnalazione, premete la parte inferiore dell’interruttore della luce di segnalazione.
