Kit de baliza

Piezas necesarias en este paso:

1. Localice las marcas en la parte inferior de la capota.

2. Realice taladros en las marcas de la capota, tal y como se muestra en la Figura 1.

   Advertencia

   Si utiliza un taladro sin la protección ocular adecuada, puede que salten residuos al ojo y le causen lesiones.

   Al taladrar, lleve siempre protección ocular.

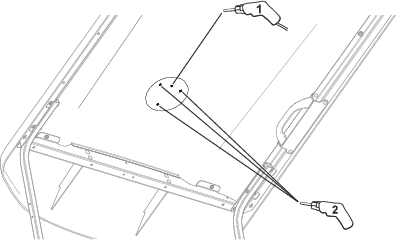

   Figura 1

   1. Realizar taladro – 22 mm
   2. Realizar taladros – 6 mm

3. Coloque la junta sobre la capota (Figura 2).

4. Pase el conector de la baliza por el orificio de 22 mm y sujete la baliza a la capota con 3 tornillos (Nº 10 x 1") y 3 contratuercas (Nº 10); consulte la Figura 2.

   Note: Apriete los tornillos hasta que la junta empiece a hincharse.



   Figura 2

   1. Tornillo (Nº 10 x 1")
   2. Baliza
   3. Junta
   4. Contratuerca (Nº 10)

Piezas necesarias en este paso:

1. Retire el capó delantero.

2. Retire cualquier fijación que esté sujeta al soporte delantero derecho de la capota. Esto le permite pasar el arnés por el soporte.

   Note: Si es necesario, puede retirar el soporte de la capota para facilitar el enrutado del arnés de cables.

3. Empezando en la parte inferior del soporte de la capota, pase el conector pequeño del arnés de cables de la baliza hacia arriba por el soporte delantero derecho de la capota, hacia el lado derecho de la capota; consulte la Figura 3.

4. Enrute el arnés hasta la parte delantera de la capota por el exterior del tubo hasta el soporte delantero de la capota (Figura 3).

5. Conecte el arnés al conector de la baliza (Figura 3).

6. Usando la cinta de color del arnés para localizar los puntos de fijación, sujete el arnés con las grapas y el clip para perfil (Figura 3).

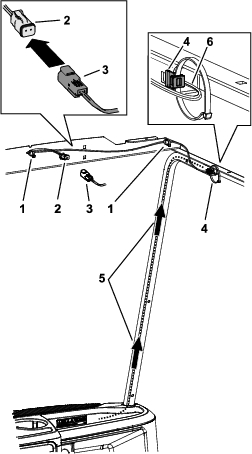

   Figura 3

   1. Grapas
   2. Conector hembra de 2 vías – baliza
   3. Conector de 2 pines – arnés de cables de la baliza
   4. Clip para perfil
   5. Enrute el conector hembra de 2 vías a través del soporte delantero derecho de la capota.
   6. Arnés de cables

7. Retire el tapón del interruptor del salpicadero, como se muestra en la Figura 4.

8. Introduzca el interruptor de la baliza en el salpicadero (Figura 4).



   Figura 4

   1. Interruptor de la baliza
   2. Tapón de interruptor

9. Enchufe el conector de 2 pines del arnés de cables de la baliza en el conector hembra de 2 vías del arnés de cables de la máquina (Figura 5).

10. Conecte el conector hembra de 8 vías del arnés de cables de la baliza en el interruptor de la baliza (Figura 5).



    Figura 5

    1. Soporte delantero derecho de la capota
    2. Conector hembra de 8 vías
    3. Conector del arnés principal

• Para encender la baliza, presione la parte superior del interruptor de la baliza (Figura 6).



  Figura 6

  1. Interruptor de la baliza

• Para apagar la baliza, presione la parte inferior del interruptor de la baliza.
