Instalação

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

  2. Mova a alavanca da transmissão para a posição P (estacionar).

  3. Desligue o motor e retire a chave.

Remoção das restrições de ombros

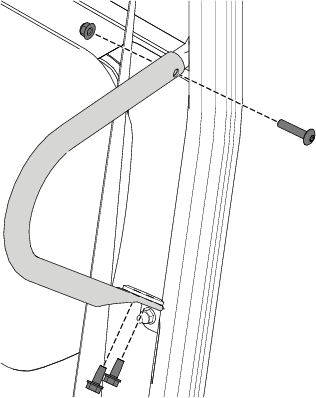

Retire as restrições de ombros como se mostra na Figura 1.

g382696

Instalação dos suportes de montagem da porta

Peças necessárias para este passo:

Suporte de montagem esquerdo da porta1
Suporte de montagem direito da porta1
Suporte de montagem2
Porca de bloqueio (5/16 pol.)2
  1. Retire o parafuso de cabeça flangeada (7/16 x 1 pol.) e a porca de bloqueio (7/16 pol.) prendendo o retrator do cinto de segurança (Figura 2).

    g382535

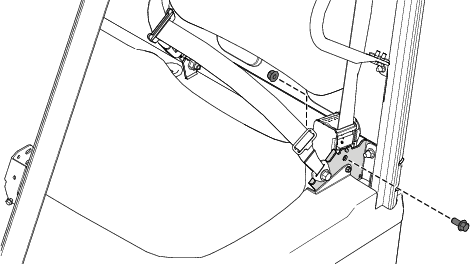

  2. Utilizando o parafuso de cabeça flangeada (7/16 x 1 pol.) e a porca de bloqueio (7/16 pol.) previamente removidos, prenda o suporte de montagem esquerdo da porta ao suporte do cinto de segurança (Figura 3).

  3. Aperte o parafuso de cabeça flangeada (7/16 x 1 pol.) e porca de bloqueio (7/16 pol.) com uma força de 70 N·m.

    g382533

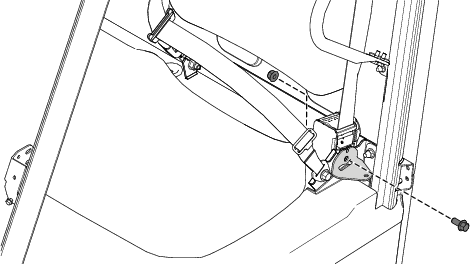

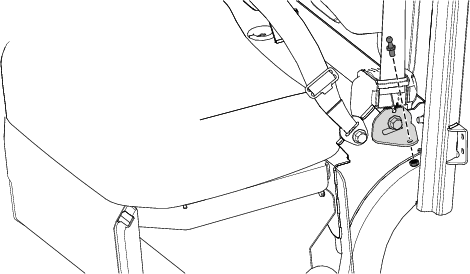

  4. Prenda um suporte de montagem no suporte de montagem direito da porta utilizando uma porca de bloqueio (5/16 pol.) como se mostra na Figura 4.

  5. Aperte a porca de bloqueio (5/16 pol.) com 23 N·m.

    g382534
  6. Repita este procedimento para o outro lado da máquina.

Instalação das portas

Peças necessárias para este passo:

Porta esquerda1
Porta direita1
Dobradiça da porta esquerda2
Dobradiça da porta direita2
Parafuso de cabeça flangeada (M8 x 20 mm)12
Placa da porca6
Mola a gás2
Suporte do trinco2
Anilha Belleville2
Anilha plana2
Pino do percutor2
Porca sextavada2

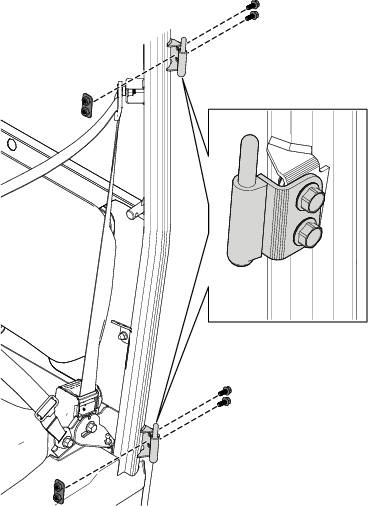

  1. Instale sem apertar as duas dobradiças da porta esquerda ao suporte da articulação da porta no ROPS usando quatro parafusos de cabeça flangeada (M8 x 20 mm) e duas placas de porca (Figura 5).

    Alinhe os pinos das dobradiças da parte superior e inferior e aperte os quatro parafusos de cabeça flangeada (M8 x 20 mm) de forma a impedir movimentos.

    Note: Apertará estes parafusos no passo 11.

    g383190

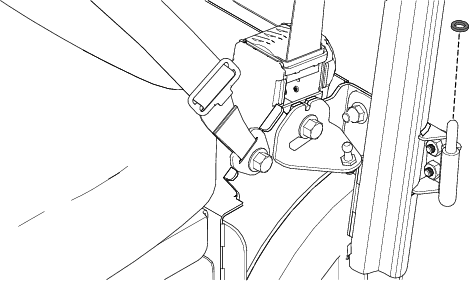

  2. Instale uma anilha espaçadora em cada dobradiça da porta esquerda (Figura 6).

    g382627
  3. Instale a porta esquerda sobre as dobradiças.

  4. Desaperte os três parafusos de cabeça sextavada da dobradiça da porta (Figura 7).

    Com a porta fechada, alinhe a porta com a abertura do veículo e certifique-se de que existe uma folga uniforme ao redor do perímetro da porta. Após alcançar a posição adequada, aperte os três parafusos de cabeça sextavada.

    Note: Apertará estes parafusos no passo 11.

    g428857

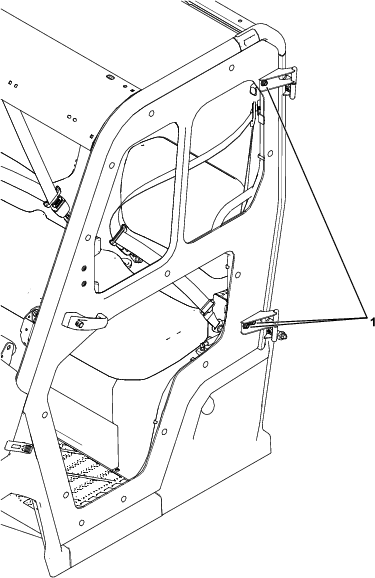

  5. Fixe uma mola a gás nos suportes de montagem esquerdos (Figura 8).

    Certifique-se de que orienta a mola a gás como se mostra na Figura 8.

    g382626
  6. Feche a porta esquerda.

  7. Recorra a duas pessoas para confirmar que a folga do perímetro da porta é uniforme.

    Se necessário, repita o passo 6 para ajustar a porta.

  8. Quando a porta se alinhar corretamente com o ROPS, aperte os quatro parafusos de cabeça flangeada (M8 x 20 mm) mostrados na Figura 5 com 26 N∙m.

    Depois, aperte os três parafusos de cabeça sextavada da dobradiça da porta (M8 x 25 mm) mostrados na Figura 7 com 26 N∙m.

  9. Abra a porta esquerda.

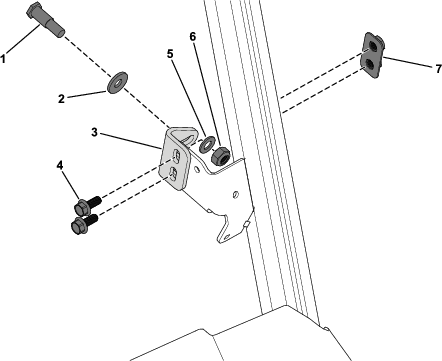

  10. Fixe livremente um suporte de trinco ao suporte esquerdo do trinco da porta usando uma placa de porca, dois parafusos de cabeça flangeada (M8 x 20 mm), uma anilha Belleville, uma anilha plana, um pino do percutor e uma porca sextavada, como se mostra na Figura 9.

    Assegure-se de que orienta a parte curva da anilha de Belleville afastando-a do suporte do trinco.

    g382628
  11. Posicione o pino do percutor no centro do trinco da porta e aperte a porca sextavada no pino do percutor com 51 N∙m.

  12. Abra a janela da porta do lado esquerdo para ter acesso ao conjunto do suporte do trinco.

  13. Em pé, da parte de fora do veículo, feche a porta cuidadosamente e certifique-se de que o pino do percutor engata no trinco verticalmente. Ajuste o suporte do trinco para cima ou para baixo conforme necessário.

    Após o suporte estar na posição desejada, aperte os dois parafusos de cabeça flangeada (M8 x 20 mm) com 26 N∙m.

  14. Para se certificar de que a porta está devidamente ajustada (no pino do percutor), pode ser necessário ajustar o pino do percutor.

    O trinco da porta deve fazer dois cliques quando a porta for ajustada e fechada corretamente. Mova o pino do percutor para dentro ou para fora até alcançar a estanquidade desejada, juntamente com o clique duplo do trinco da porta.

    A porta fechada não deve fazer barulho quando se puxa o puxador da porta.

    Note: É necessário aplicar alguma força para fechar a porta e obter a estanquidade adequada.

  15. Repita este procedimento para o outro lado da máquina.
