广角镜套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭机器并拔下钥匙。

适用于 GTX 型号（带顶篷） 07921 或 07922

如图 1所示卸掉顶篷支撑托架。

Note: 保留支撑托架和五金件以备随后的安装之用。

适用于 GTX 型号（带顶篷） 07921 或 07922

此程序中需要的物件：

镜子底座	1
广角镜	1
凸缘螺母（¼ 英寸）	2
机器螺栓（¼ x ¾ 英寸）	2
锁紧螺母 （⅜ 英寸）	2
凸缘头螺栓（⅜ x 1 英寸）	2

1. 如图 2中的 A 所示，用 2 个机器螺栓（¼ x ¾ 英寸）和 2 个凸缘螺母（¼ 英寸）将镜子底座固定至顶篷支撑托架。

2. 如图 2中的 B 所示，用 2 个凸缘头螺栓（3/8 x 1 英寸）和 2 个锁紧螺母（3/8 英寸）将广角镜固定至镜子底座。

   Note: 使用任意 3 个孔位置，可以将广角镜安装到所需的高度和角度。



   图 2

   1. 机器前面

3. 使用先前卸下的五金件安装顶篷支撑托架（图 1）。

适用于 GTX 型号，带顶篷（型号 07142）、带 2 人顶篷（型号 07140）或 4 人顶篷（型号 07141）

此程序中需要的物件：

镜子底座	1
广角镜	1
凸缘螺母（⅜ 英寸）	2
凸缘头螺栓（⅜ x 1 英寸）	2
锁紧螺母（¼ 英寸）	2
六角垫圈头螺栓（¼ x ¾ 英寸）	2
凸缘头螺栓（¼ x 1½ 英寸）——仅限 2 人顶篷（型号 07140）或 4 人顶篷（型号 07141）	2

Important: 如果要将套件安装到顶篷（型号 07142），请丢弃 2 个六角垫圈头螺栓（¼ x ¾ 英寸）和 2 个锁紧螺母（¼英寸），并使用现有五金件。

Important: 如果要将套件安装在带方形十字管的顶篷框架上，请用 2 个凸缘头螺栓（¼ x 1½ 英寸）安装镜子底座。

1. 如图 3中的 A 所示，用 2 个六角垫圈头螺栓（¼ x ¾ 英寸）和 2 个锁紧螺母（¼ 英寸）安装镜子底座。

2. 如图 3中的 B 所示，用 2 个凸缘头螺栓（3/8 x 1 英寸）和 2 个凸缘螺母（3/8 英寸）安装广角镜。

   Note: 使用任意 3 个孔位置，可以将广角镜安装到所需的高度和角度。



   图 3

适用于 Vista穿梭车（顶篷已安装）

此程序中需要的物件：

镜子底座	1
广角镜	1
锁紧螺母（⅜ 英寸）	2
凸缘头螺栓（⅜ x 1 英寸）	2
锁紧螺母（¼ 英寸）	2
六角垫圈头螺栓（¼ x ¾ 英寸）	2

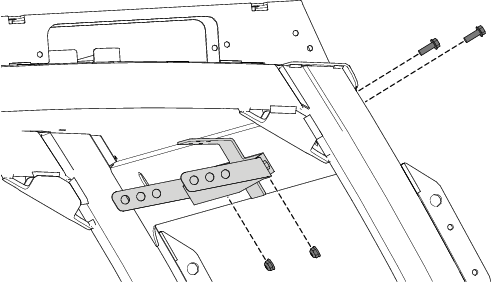

1. 如图 4所示，用 2 个六角垫圈头螺栓（1/4 x 3/4 英寸）和 2 个锁紧螺母（1/4 英寸）将镜子底座固定到前支撑托架上。



   图 4

2. 如图 5所示，用 2 个凸缘头螺栓（3/8 x 1 英寸）和 2 个锁紧螺母（3/8 英寸）将广角镜固定至底座。

   Note: 使用任意 3 个孔位置，可以将广角镜安装到所需的高度和角度。



   图 5

适用于 Outcross 9060 系列主机

此程序中需要的物件：

黑色镜子底座	1
有底漆的镜子底座
广角镜	1
锁紧螺母（⅜ 英寸）	2
凸缘头螺栓（⅜ x 1 英寸）	2
锁紧螺母（¼ 英寸）	4
六角垫圈头螺栓（¼ x ¾ 英寸）	4

1. 如图 6所示，用 2 个六角垫圈头螺栓（1/4 x 3/4 英寸）和 2 个锁紧螺母（1/4 英寸）将有底漆的镜子底座固定到黑色镜子底座。



   图 6

2. 如图 7所示，用 2 个六角垫圈头螺栓（1/4 x 3/4 英寸）和 2 个锁紧螺母（1/4 英寸）将镜子底座总成固定到顶篷。



   图 7

3. 如图 8所示，用 2 个凸缘头螺栓（3/8 x 1 英寸）和 2 个锁紧螺母（3/8 英寸）将广角镜固定至镜子底座总成。

   Note: 使用任意 3 个孔位置，可以将广角镜安装到所需的高度和角度。



   图 8
