Kit specchietto grandangolare

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete la macchina e togliete la chiave.

Per modelli GTX con modello di tettuccio 07921 o 07922

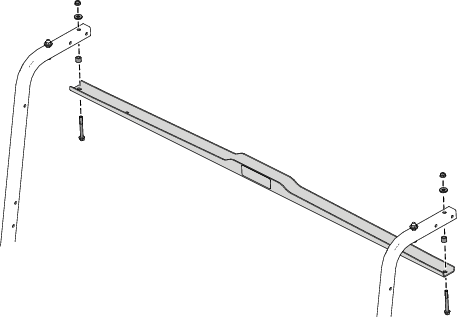

Rimuovete la staffa del supporto del tettuccio come mostrato nella Figura 1

Note: Conservate la staffa del supporto e la bulloneria per la successiva installazione.

Per modelli GTX con modello di tettuccio 07921 o 07922

Parti necessarie per questa operazione:

Attacco dello specchietto	1
Specchietto grandangolare	1
Dado flangiato (¼")	2
Bullone a testa quadra (¼" x ¾")	2
Dado di bloccaggio (⅜")	2
Bullone a testa flangiata (⅜" x 1")	2

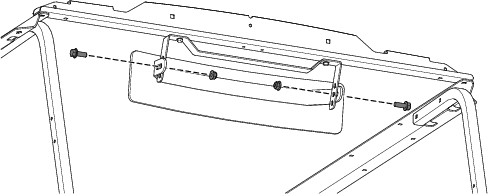

1. Fissate il supporto dello specchietto sulla staffa del supporto del tettuccio usando i 2 bulloni a testa quadra (¼” x ¾”) e i 2 dadi flangiati (¼”) come illustrato nel riquadro A della Figura 2.

2. Fissate lo specchietto grandangolare al supporto dello specchietto servendovi dei 2 bulloni a testa flangiata (⅜” x 1”) e i 2 dadi di bloccaggio (⅜”) come illustrato nel riquadro B della Figura 2.

   Note: Potete montare lo specchietto all’altezza e all’angolazione desiderata usando una delle posizioni dei 3 fori.



   Figura 2

   1. Parte anteriore della macchina

3. Montate la staffa del supporto del tettuccio utilizzando la bulloneria rimossa in precedenza (Figura 1).

Per i modelli GTX con cabina (modello 07142), tettuccio per 2 persone (modello 07140) o tettuccio per 4 persone (modello 07141)

Parti necessarie per questa operazione:

Attacco dello specchietto	1
Specchietto grandangolare	1
Dado flangiato (⅜")	2
Bullone a testa flangiata (⅜" x 1")	2
Dado di bloccaggio (¼")	2
Bullone a testa esagonale flangiata (¼” x ¾”)	2
Bullone a testa flangiata (¼” x 1-½”) — solo tettuccio per 2 persone (modello 07140) o tettuccio per 4 persone (modello 07141)	2

Important: Se state montando il kit su una cabina (modello 07142), scartate i 2 bulloni a testa esagonale flangiata (¼” x ¾”) e i 2 dadi di bloccaggio (¼”) e usate la bulloneria esistente.

Important: Se state montando il kit sul telaio di un tettuccio con un tubo a sezione quadrata, montate il supporto dello specchietto con i 2 bulloni a testa flangiata (¼” x 1-½”).

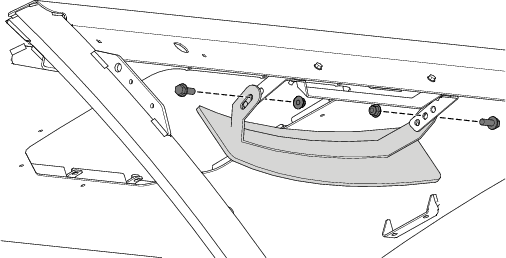

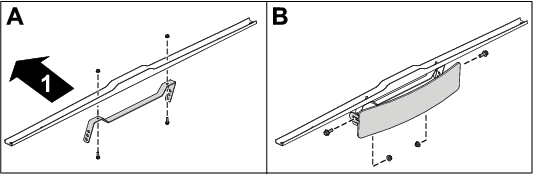

1. Montate il supporto dello specchietto usando i 2 bulloni a testa esagonale flangiata (¼” x ¾”) e i 2 dadi di bloccaggio (¼”) come illustrato nel riquadro A della Figura 3.

2. Montate lo specchietto grandangolare servendovi dei 2 bulloni a testa flangiata (⅜” x 1”) e i 2 dadi di flangiati (⅜”) come mostrato nel riquadro B della Figura 3.

   Note: Potete montare lo specchietto all’altezza e all’angolazione desiderata usando una delle posizioni dei 3 fori.



   Figura 3

Per i veicoli shuttle Vista con tettuccio installato

Parti necessarie per questa operazione:

Attacco dello specchietto	1
Specchietto grandangolare	1
Dado di bloccaggio (⅜")	2
Bullone a testa flangiata (⅜" x 1")	2
Dado di bloccaggio (¼")	2
Bullone a testa esagonale flangiata (¼” x ¾”)	2

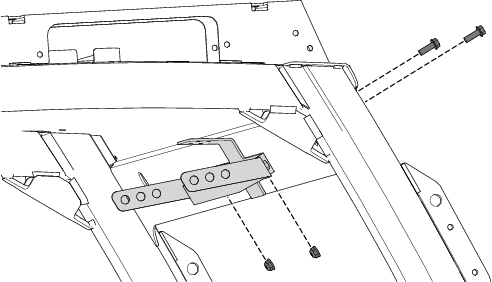

1. Fissate il supporto dello specchietto alla staffa del supporto frontale usando 2 bulloni a testa esagonale flangiata (¼” x ¾”) e 2 dadi di bloccaggio (¼”) come illustrato nella Figura 4.



   Figura 4

2. Fissate lo specchietto grandangolare al supporto usando 2 bulloni a testa esagonale flangiata (⅜" x 1") e 2 dadi di bloccaggio (⅜"), come illustrato nella Figura 5.

   Note: Potete montare lo specchietto all’altezza e all’angolazione desiderata usando una delle posizioni dei 3 fori.



   Figura 5

Per il trattorino serie Outcross 9060

Parti necessarie per questa operazione:

Attacco dello specchietto predisposto	1
Attacco dello specchietto pronto
Specchietto grandangolare	1
Dado di bloccaggio (⅜")	2
Bullone a testa flangiata (⅜" x 1")	2
Dado di bloccaggio (¼")	4
Bullone a testa esagonale flangiata (¼” x ¾”)	4

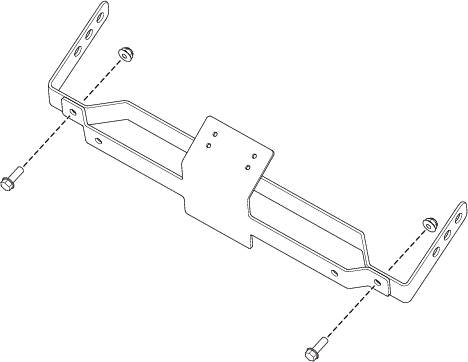

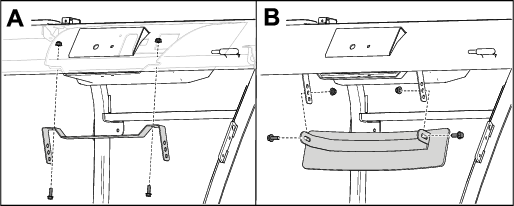

1. Fissate il supporto dello specchietto predisposto al supporto dello specchietto nero usando 2 bulloni a testa esagonale flangiata (¼” x ¾”) e 2 dadi di bloccaggio (¼”) come illustrato nella Figura 6.



   Figura 6

2. Fissate il gruppo supporto dello specchietto al tettuccio usando 2 bulloni a testa esagonale flangiata (¼” x ¾”) e 2 dadi di bloccaggio (¼”) come illustrato nella Figura 7.



   Figura 7

3. Fissate lo specchietto grandangolare al gruppo supporto dello specchietto usando 2 bulloni a testa esagonale flangiata (⅜" x 1") e 2 dadi di bloccaggio (⅜"), come illustrato nella Figura 8.

   Note: Potete montare lo specchietto all’altezza e all’angolazione desiderata usando una delle posizioni dei 3 fori.



   Figura 8
