Sats för spegel med bred vinkel

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av maskinen och ta ut nyckeln.

För GTX-modeller med soltak av modell 07921 eller 07922

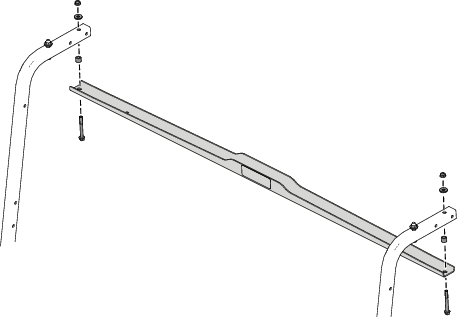

Ta bort soltaksstödet enligt Figur 1.

Note: Spara stödfästet och fästelementen för senare monteringar.

För GTX-modeller med soltak av modell 07921 eller 07922

Delar som behövs till detta steg:

Spegelfäste	1
Spegel med bred vinkel	1
Flänsmutter (¼ tum)	2
Maskinskruv (¼ x ¾ tum)	2
Låsmutter (⅜ tum)	2
Flänsskruv (⅜ x 1 tum)	2

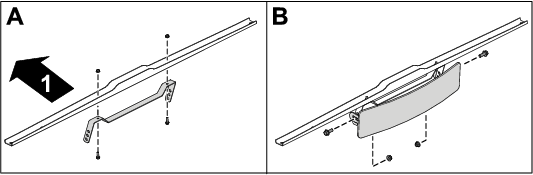

1. Fäst spegelfästet på toppen av soltaksstödet med de 2 maskinskruvarna (¼ x ¾ tum) och de 2 flänsmuttrarna (¼ tum) enligt A i Figur 2.

2. Fäst spegeln med bred vinkel på spegelfästet med de två flänsskruvarna (⅜ x 1 tum) och två låsmuttrar (⅜ tum) enligt B i Figur 2.

   Note: Du kan montera spegeln till önskad höjd och vinkel genom att använda de 3 hållägena.



   Figur 2

   1. Maskinens framsida

3. Montera soltaksstödet med de tidigare borttagna fästelementen (Figur 1).

För GTX-modeller med hytt (modell 07142), 2-sitsig med soltak (modell 07140) eller 4-sitsig med soltak (modell 07141)

Delar som behövs till detta steg:

Spegelfäste	1
Spegel med bred vinkel	1
Flänsmutter (⅜ tum)	2
Flänsskruv (⅜ x 1 tum)	2
Låsmutter (¼ tum)	2
Skruv med sexkantshuvud (¼ x ¾ tum)	2
Flänsskruv (¼ x 1 ½ tum) – endast för 2-sitsig med soltak (modell 07140) eller 4-sitsig med soltak (modell 07141)	2

Important: Om satsen ska monteras på en hytt (modell 07142) ska du kassera de 2 skruvarna med sexkantshuvud (¼ x ¾ tum) och de 2 låsmuttrarna (¼ tum) och använda de befintliga fästelementen.

Important: Om du monterar satsen på soltakets ram med ett fyrkantigt kryssrör ska du montera spegelfästet med de 2 flänsskruvarna (¼ x 1 ½ tum).

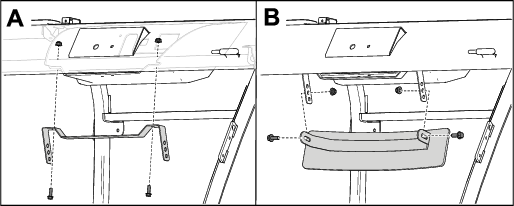

1. Montera spegeln med de 2 skruvarna med sexkanthuvud (¼ x ¾ tum) och de 2 låsmuttrarna (¼ tum) enligt A i Figur 3.

2. Montera spegeln med bred vinkel med hjälp av de två flänsskruvarna (⅜ x 1 tum) och de två flänsmuttrarna (⅜ tum) enligt B i Figur 3.

   Note: Du kan montera spegeln till önskad höjd och vinkel genom att använda de 3 hållägena.



   Figur 3

För Vista-transportfordon med ett soltak installerat

Delar som behövs till detta steg:

Spegelfäste	1
Spegel med bred vinkel	1
Låsmutter (⅜ tum)	2
Flänsskruv (⅜ x 1 tum)	2
Låsmutter (¼ tum)	2
Skruv med sexkantshuvud (¼ x ¾ tum)	2

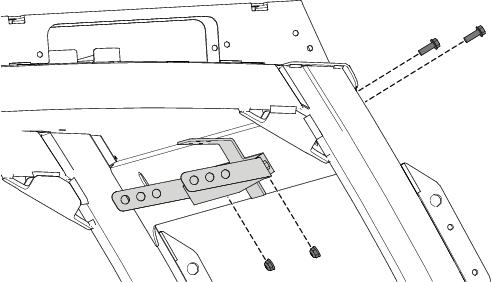

1. Fäst spegelfästet på det främre stödfästet med två sexkantsskruvar (¼ x ¾ tum) och två låsmuttrar (¼ tum) enligt Figur 4.



   Figur 4

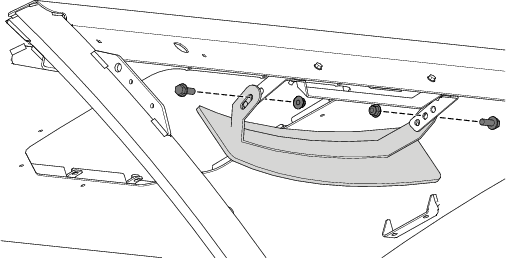

2. Fäst spegeln med bred vinkel på fästet med två flänsskruvar (⅜ x 1 tum) och två låsmuttrar (⅜ tum) enligt Figur 5.

   Note: Du kan montera spegeln till önskad höjd och vinkel genom att använda de 3 hållägena.



   Figur 5

För traktorenheten i Outcross 9060-serien

Delar som behövs till detta steg:

Svart spegelfäste	1
Preparerat spegelfäste
Spegel med bred vinkel	1
Låsmutter (⅜ tum)	2
Flänsskruv (⅜ x 1 tum)	2
Låsmutter (¼ tum)	4
Skruv med sexkantshuvud (¼ x ¾ tum)	4

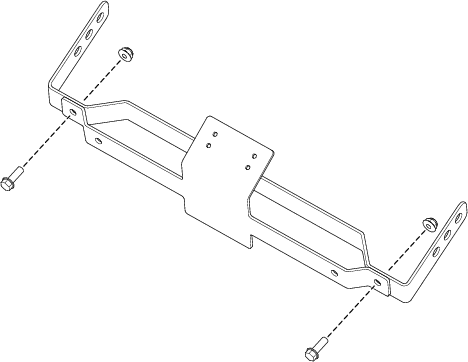

1. Fäst det preparerade spegelfästet på det svarta spegelfästet med hjälp av två skruvar med sexkantshuvud (¼ x ¾ tum) och två låsmuttrar (¼ tum) enligt Figur 6.



   Figur 6

2. Fäst spegelanordningen på suffletten med hjälp av två skruvar med sexkantshuvud (¼ x ¾ tum) och två låsmuttrar (¼ tum) enligt Figur 7.



   Figur 7

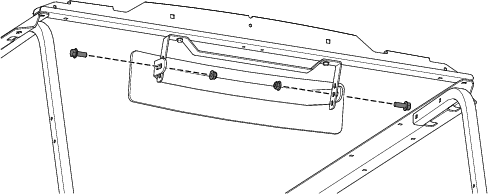

3. Fäst spegeln med bred vinkel på spegelanordningen med hjälp av två flänsskruvar (⅜ x 1 tum) och två låsmuttrar (⅜ tum) enligt Figur 8.

   Note: Du kan montera spegeln till önskad höjd och vinkel genom att använda de 3 hållägena.



   Figur 8
