Laajakulmapeilisarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Katkaise koneesta virta ja irrota virta-avain.

GTX-mallit, joissa on katosmalli 07921 tai 07922

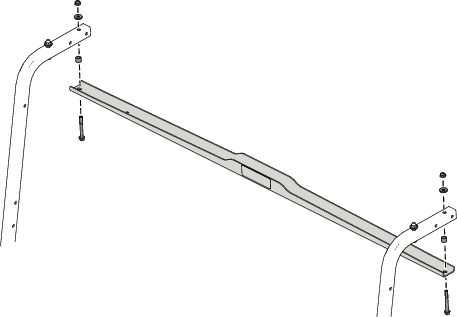

Irrota katoksen tukikannatin kuvan mukaisesti (Kuva 1).

Note: Säilytä tukikannatin ja kiinnitystarvikkeet myöhempää asennusta varten.

GTX-mallit, joissa on katosmalli 07921 tai 07922

Vaiheeseen tarvittavat osat:

Peilin kiinnike	1
Laajakulmapeili	1
Laippamutteri (¼ tuumaa)	2
Konepultti (¼ × ¾ tuumaa)	2
Lukkomutteri (⅜ tuumaa)	2
Laippakantapultti (⅜ × 1 tuumaa)	2

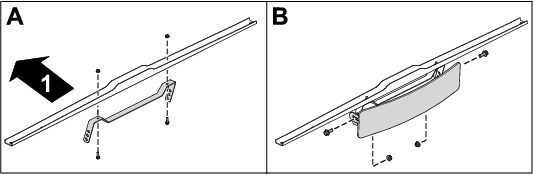

1. Kiinnitä peilin kiinnike katoksen tukikannattimeen kahdella konepultilla (¼ × ¾ tuumaa) ja kahdella laippamutterilla (¼ tuumaa) kuvan mukaisesti (ruutu A, Kuva 2).

2. Asenna laajakulmapeili peilin kiinnikkeeseen kahdella laippakantapultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (ruutu B, Kuva 2).

   Note: Peili voidaan asentaa haluttuun korkeuteen ja kulmaan yhdellä kolmesta reiästä.



   Kuva 2

   1. Koneen etuosa

3. Asenna katoksen tukikannatin aiemmin irrotetuilla kiinnitystarvikkeilla (Kuva 1).

GTX-mallit, joissa on ohjaamo (malli 07142), kahden henkilön katos (malli 07140) tai neljän henkilön katos (malli 07141)

Vaiheeseen tarvittavat osat:

Peilin kiinnike	1
Laajakulmapeili	1
Laippamutteri (⅜ tuumaa)	2
Laippakantapultti (⅜ × 1 tuumaa)	2
Lukkomutteri (¼ tuumaa)	2
Litteäkantainen kuusiopultti (¼ × ¾ tuumaa)	2
Laippakantapultti (¼ × 1-½ tuumaa) – vain kahden henkilön katos (malli 07140) tai neljän henkilön katos (malli 07141)	2

Important: Jos sarja asennetaan ohjaamoon (malli 07142), hävitä kaksi litteäkantaista kuusiopulttia (¼ × ¾ tuumaa) ja kaksi lukkomutteria (¼ tuumaa) ja käytä nykyisiä kiinnitystarvikkeita.

Important: Jos sarja asennetaan katoksen runkoon nelikulmaisella poikkiputkella, asenna peilin kiinnike kahdella laippakantapultilla (¼ × 1-½ tuumaa).

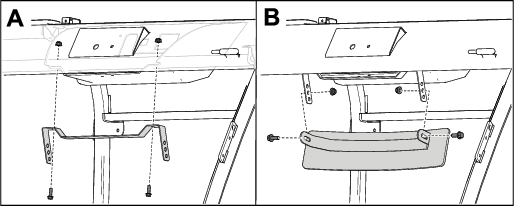

1. Asenna peilin kiinnike kahdella litteäkantaisella kuusiopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (ruutu A, Kuva 3).

2. Asenna laajakulmapeili kahdella laippakantapultilla (⅜ × 1 tuumaa) ja kahdella laippamutterilla (⅜ tuumaa) kuvan mukaisesti (ruutu B, Kuva 3).

   Note: Peili voidaan asentaa haluttuun korkeuteen ja kulmaan yhdellä kolmesta reiästä.



   Kuva 3

Vista Shuttle Vehicle ‑ajoneuvot, joissa on katos asennettuna

Vaiheeseen tarvittavat osat:

Peilin kiinnike	1
Laajakulmapeili	1
Lukkomutteri (⅜ tuumaa)	2
Laippakantapultti (⅜ × 1 tuumaa)	2
Lukkomutteri (¼ tuumaa)	2
Litteäkantainen kuusiopultti (¼ × ¾ tuumaa)	2

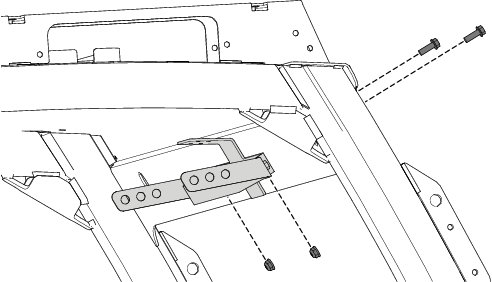

1. Asenna peilin kannatin etuosan tukikannattimeen kahdella litteäkantaisella kuusiopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 4).



   Kuva 4

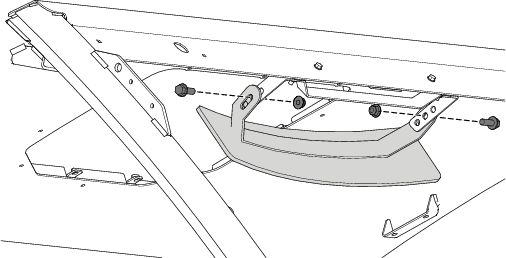

2. Asenna laajakulmapeili kannattimeen kahdella laippakantapultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 5).

   Note: Peili voidaan asentaa haluttuun korkeuteen ja kulmaan yhdellä kolmesta reiästä.



   Kuva 5

Outcross 9060 -sarjan ajoyksikkö

Vaiheeseen tarvittavat osat:

Musta peilin kiinnike	1
Pohjamaalattu peilin kiinnike
Laajakulmapeili	1
Lukkomutteri (⅜ tuumaa)	2
Laippakantapultti (⅜ × 1 tuumaa)	2
Lukkomutteri (¼ tuumaa)	4
Litteäkantainen kuusiopultti (¼ × ¾ tuumaa)	4

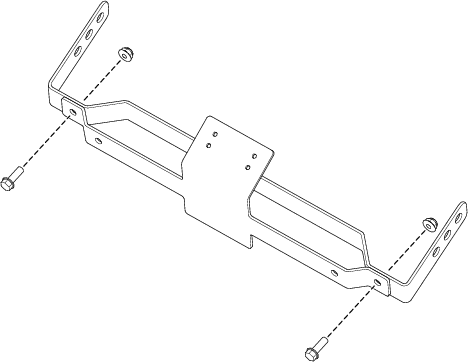

1. Asenna pohjamaalattu peilin kiinnike mustaan peilin kiinnikkeeseen kahdella litteäkantaisella kuusiopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 6).



   Kuva 6

2. Asenna peilin kiinnikekokoonpano katokseen kahdella litteäkantaisella kuusiopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 7).



   Kuva 7

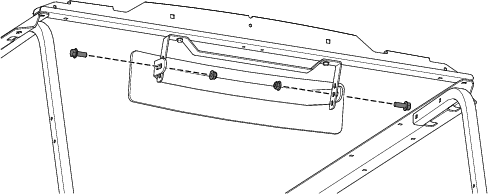

3. Asenna laajakulmapeili peilin kiinnikekokoonpanoon kahdella laippakantapultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 8).

   Note: Peili voidaan asentaa haluttuun korkeuteen ja kulmaan yhdellä kolmesta reiästä.



   Kuva 8
