Комплект широкоугольного зеркала

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Отключите машину и извлеките ключ из замка зажигания.

Для моделей GTX с навесом модели 07921 или 07922

Снимите опорный кронштейн навеса, как показано на Рисунок 1.

Note: Сохраните опорный кронштейн и крепежные детали для установки на более позднем этапе.

Для моделей GTX с навесом модели 07921 или 07922

Детали, требуемые для этой процедуры:

Крепление зеркала	1
Широкоугольное зеркало	1
Фланцевая гайка (¼ дюйма)	2
Машинный болт (¼ x ¾ дюйма)	2
Контргайка (⅜ дюйма)	2
Болт с фланцем (⅜ x 1 дюйм)	2

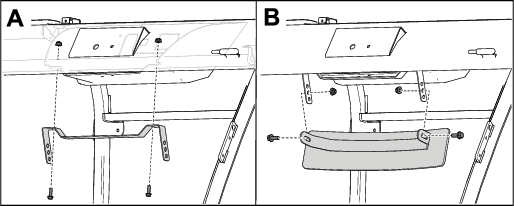

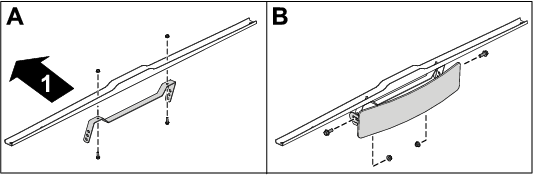

1. Установите крепление зеркала на опорный кронштейн навеса с помощью 2 машинных болтов (¼ x ¾ дюйма) и 2 фланцевых гаек (¼ дюйма), как показано на виде А на Рисунок 2.

2. Прикрепите широкоугольное зеркало к держателю зеркала с помощью 2 болтов с фланцем (⅜ x 1 дюйма) и 2 контргаек (⅜ дюйма), как показано на виде B на Рисунок 2.

   Note: Зеркало можно установить на необходимые вам высоту и угол, используя любое из трех мест расположения отверстий.



   Рисунок 2

   1. Передняя сторона машины

3. Установите опорный кронштейн навеса с помощью ранее снятых крепежных деталей (Рисунок 1).

Для моделей GTX с кабиной (модель 07142), навесом для 2 человек (модель 07140) или навесом для 4 человек (модель 07141)

Детали, требуемые для этой процедуры:

Крепление зеркала	1
Широкоугольное зеркало	1
Фланцевая гайка (⅜ дюйма)	2
Болт с фланцем (⅜ x 1 дюйм)	2
Контргайка (¼ дюйма)	2
Болт с шестигранным буртиком (¼ x ¾ дюйма)	2
Болт с фланцем (¼ x 1½ дюйма) – только для навеса для 2 человек (модель 07140) или навеса для 4 человек (модель 07141)	2

Important: Если вы устанавливаете комплект на кабину (модель 07142), удалите в отходы 2 болта с шестигранным буртиком (¼ x ¾ дюйма) и 2 контргайки (¼ дюйма) и используйте имеющиеся крепежные детали.

Important: Если вы устанавливаете комплект на раму навеса с трубой квадратного сечения, установите крепление зеркала с помощью 2 болтов с фланцем (¼ x 1½ дюйма).

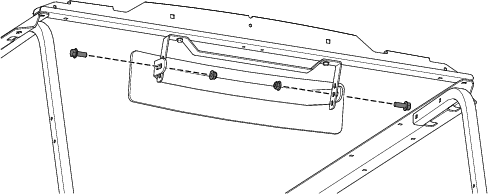

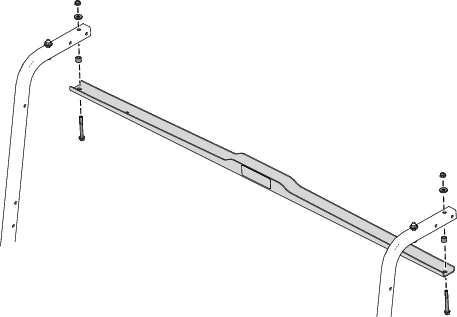

1. Установите крепление зеркала с помощью 2 болтов с шестигранным буртиком (¼ x ¾ дюйма) и 2 контргаек (¼ дюйма), как показано на виде A на Рисунок 3.

2. Установите широкоугольное зеркало с помощью 2 болтов с фланцем (⅜ x 1 дюйма) и 2 фланцевых гаек (⅜ дюйма), как показано на виде B на Рисунок 3.

   Note: Зеркало можно установить на необходимые вам высоту и угол, используя любое из трех мест расположения отверстий.



   Рисунок 3

Для трансферных автомобилей Vista с установленным навесом

Детали, требуемые для этой процедуры:

Крепление зеркала	1
Широкоугольное зеркало	1
Контргайка (⅜ дюйма)	2
Болт с фланцем (⅜ x 1 дюйм)	2
Контргайка (¼ дюйма)	2
Болт с шестигранным буртиком (¼ x ¾ дюйма)	2

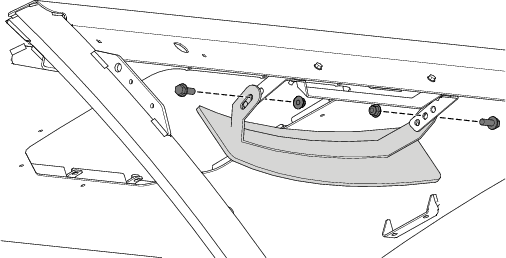

1. Прикрепите держатель зеркала к переднему опорному кронштейну с помощью 2 болтов с шестигранным буртиком (¼ x ¾ дюйма) и 2 контргаек (¼ дюйма), как показано на Рисунок 4.



   Рисунок 4

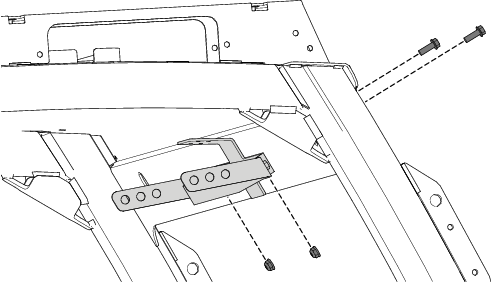

2. Прикрепите широкоугольное зеркало к держателю с помощью 2 болтов с фланцем (⅜ x 1 дюйма) и 2 контргаек (⅜ дюйма), как показано на Рисунок 5.

   Note: Зеркало можно установить на необходимые вам высоту и угол, используя любое из трех мест расположения отверстий.



   Рисунок 5

Для тягового блока Outcross серии 9060

Детали, требуемые для этой процедуры:

Держатель зеркала черного цвета	1
Загрунтованный держатель зеркала
Широкоугольное зеркало	1
Контргайка (⅜ дюйма)	2
Болт с фланцем (⅜ x 1 дюйм)	2
Контргайка (¼ дюйма)	4
Болт с шестигранным буртиком (¼ x ¾ дюйма)	4

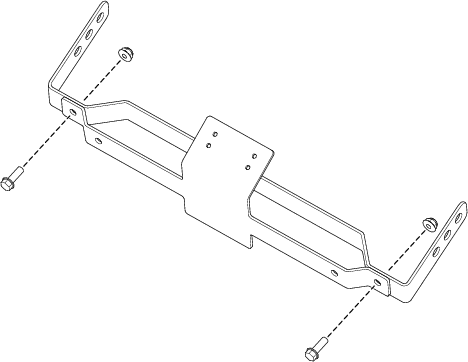

1. Прикрепите загрунтованный держатель зеркала к держателю зеркала черного цвета с помощью 2 болтов с шестигранным буртиком (¼ x ¾ дюйма) и 2 контргаек (¼ дюйма), как показано на Рисунок 6.



   Рисунок 6

2. Прикрепите узел держателя зеркала к навесу с помощью 2 болтов с шестигранным буртиком (¼ x ¾ дюйма) и 2 контргаек (¼ дюйма), как показано на Рисунок 7.



   Рисунок 7

3. Прикрепите широкоугольное зеркало к узлу держателя зеркала с помощью 2 болтов с фланцем (⅜ x 1 дюйма) и 2 контргаек (⅜ дюйма), как показано на Рисунок 8.

   Note: Зеркало можно установить на необходимые вам высоту и угол, используя любое из трех мест расположения отверстий.



   Рисунок 8
