Vidvinkelspejlsæt

1. Parker maskinen på en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk for maskinen, og tag nøglen ud.

For GTX-modeller med kalechemodel 07921 eller 07922

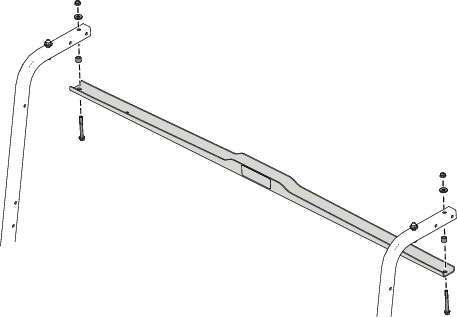

Afmonter kalechens støttebeslag som vist i Figur 1.

Note: Gem støttebeslaget samt skruer og møtrikker til senere montering.

For GTX-modeller med kalechemodel 07921 eller 07922

Dele, der skal bruges til dette trin:

Spejlbeslag	1
Vidvinkelspejl	1
Flangemøtrik (¼")	2
Maskinbolt (¼" x ¾")	2
Låsemøtrik (⅜")	2
Flangehovedbolt (⅜" x 1")	2

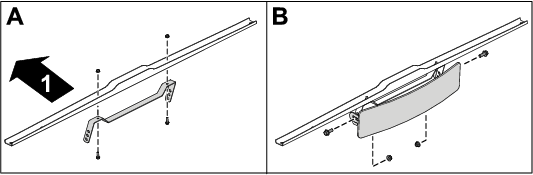

1. Fastgør spejlbeslaget på kalechens støttebeslag med de 2 maskinbolte (¼" x ¾") og 2 flangemøtrikker (¼") som vist i A i Figur 2.

2. Fastgør vidvinkelspejlet til spejlbeslaget ved hjælp af de 2 flangehovedskruer (⅜" x 1") og 2 låsemøtrikker (⅜") som vist i B på Figur 2.

   Note: Du kan montere spejlet i den ønskede højde og vinkel ved hjælp af de 3 huller.



   Figur 2

   1. Maskinens forende

3. Monter kalechens støttebeslag med de tidligere fjernede skruer og møtrikker (Figur 1).

For GTX-modeller med førerhus (model 07142), kaleche til 2 personer (model 07140) eller kaleche til 4 personer (model 07141)

Dele, der skal bruges til dette trin:

Spejlbeslag	1
Vidvinkelspejl	1
Flangemøtrik (⅜")	2
Flangehovedbolt (⅜" x 1")	2
Låsemøtrik (¼")	2
Sekskantet skivehovedbolt (¼" x ¾")	2
Flangehovedbolt (¼" x 1½") – kun kaleche til 2 personer (model 07140) eller kaleche til 4 personer (model 07141)	2

Important: Hvis du monterer sættet på et førerhus (model 07142), kasseres de 2 sekskantede skivehovedbolte (¼" x ¾") og de 2 låsemøtrikker (¼"), og de eksisterende skruer, møtrikker og bolte bruges.

Important: Hvis du monterer sættet på et kalechestel med firkantet krydsrør, monteres spejlbeslaget med de 2 flangehovedbolte (¼" x 1½").

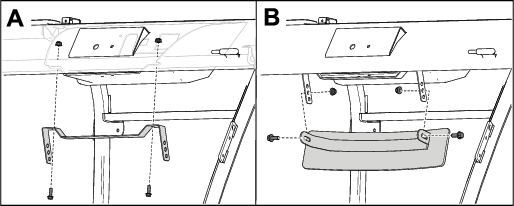

1. Monter spejlbeslaget med de 2 sekskantede skivehovedbolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i A i Figur 3.

2. Monter vidvinkelspejlet med de 2 flangehovedbolte (⅜" x 1") og 2 flangemøtrikker (⅜") som vist i B i Figur 3.

   Note: Du kan montere spejlet i den ønskede højde og vinkel ved hjælp af de 3 huller.



   Figur 3

Til Vista-shuttlebiler med monteret kaleche

Dele, der skal bruges til dette trin:

Spejlbeslag	1
Vidvinkelspejl	1
Låsemøtrik (⅜")	2
Flangehovedbolt (⅜" x 1")	2
Låsemøtrik (¼")	2
Sekskantet skivehovedbolt (¼" x ¾")	2

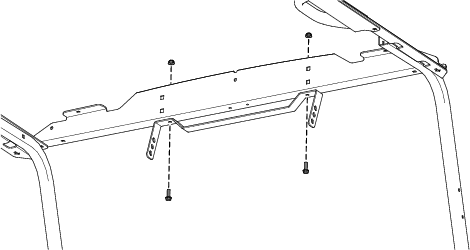

1. Fastgør spejlbeslaget på det forreste støttebeslag med 2 sekskantede skivehovedbolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 4.



   Figur 4

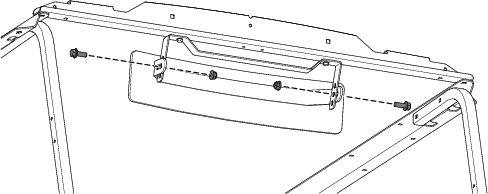

2. Fastgør vidvinkelspejlet til beslaget med 2 flangehovedskruer (⅜" x 1") og 2 låsemøtrikker (⅜") som vist i Figur 5.

   Note: Du kan montere spejlet i den ønskede højde og vinkel ved hjælp af de 3 huller.



   Figur 5

Til traktionsenhed i Outcross 9060-serien

Dele, der skal bruges til dette trin:

Sort spejlbeslag	1
Klargjort spejlbeslag
Vidvinkelspejl	1
Låsemøtrik (⅜")	2
Flangehovedbolt (⅜" x 1")	2
Låsemøtrik (¼")	4
Sekskantet skivehovedbolt (¼" x ¾")	4

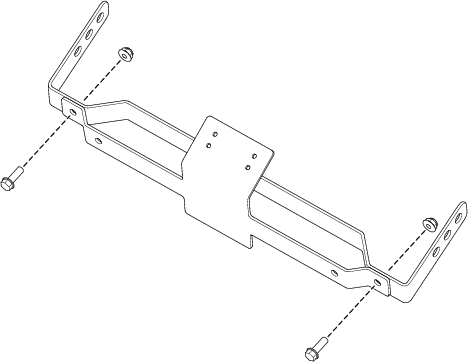

1. Fastgør det klargjorte spejlbeslag til det sorte spejlbeslag med 2 sekskantede skivehovedbolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 6.



   Figur 6

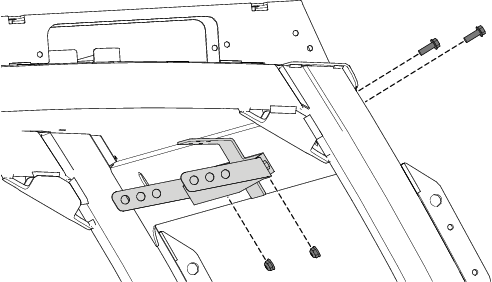

2. Fastgør den samlede spejlmonteringsenhed til kalechen med 2 sekskantede skivehovedbolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 7.



   Figur 7

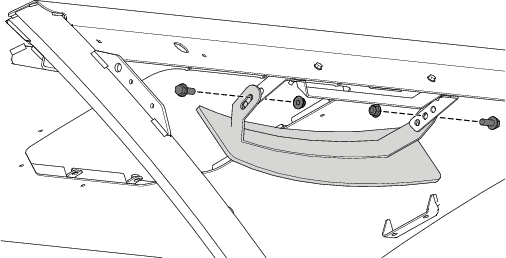

3. Fastgør vidvinkelspejlet til spejlmonteringsenheden med 2 flangehovedbolte (⅜" x 1") og 2 låsemøtrikker (⅜") som vist i Figur 8.

   Note: Du kan montere spejlet i den ønskede højde og vinkel ved hjælp af de 3 huller.



   Figur 8
