Weitwinkel-Spiegel

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

Für GTX-Modelle mit Sonnendach Modell 07921 oder 07922

Entfernen Sie die Sonnendachhalterung, wie in Bild 1 dargestellt.

Note: Bewahren Sie die Halterung und die Beschlagteile für die spätere Montage auf.

Für GTX-Modelle mit Sonnendach Modell 07921 oder 07922

Für diesen Arbeitsschritt erforderliche Teile:

Spiegelbefestigung	1
Weitwinkel-Spiegel	1
Bundmutter (¼")	2
Maschinenschraube (¼" x ¾")	2
Sicherungsmutter (⅜")	2
Bundkopfschraube (⅜" x 1")	2

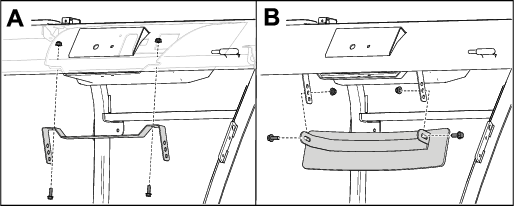

1. Befestigen Sie die Spiegelbefestigung an der Sonnendachhalterung mit zwei Maschinenschrauben (¼" x ¾") und zwei Bundmuttern (¼"), wie in Detail A der Bild 2 dargestellt.

2. Befestigen Sie den Weitwinkel-Spiegel mit den zwei Bundkopfschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜"), wie in B der Bild 2 dargestellt.

   Note: Sie können den Spiegel in der gewünschten Höhe und im gewünschten Winkel an einer der drei Bohrungen anbringen.



   Bild 2

   1. Vorderseite der Maschine

3. Montieren Sie die Sonnendachhalterung mit den zuvor entfernten Beschlagteilen (Bild 1).

Für GTX-Modelle mit Kabine (Modell 07142), Sonnendach für 2-Personen (Modell 07140) oder 4-Personen (Modell 07141)

Für diesen Arbeitsschritt erforderliche Teile:

Spiegelbefestigung	1
Weitwinkel-Spiegel	1
Bundmutter (⅜")	2
Bundkopfschraube (⅜" x 1")	2
Sicherungsmutter (¼")	2
Sechskantschraube (¼" x ¾")	2
Bundkopfschraube (¼" x 1½") – nur für Sonnendach für 2-Personen (Modell 07140) oder 4-Personen (Modell 07141)	2

Important: Wenn Sie das Kit an einer Kabine (Modell 07142) anbringen, entsorgen Sie die beiden Sechskantschrauben (¼" x ¾") und die beiden Sicherungsmuttern (¼") und verwenden Sie die vorhandene Beschlagteile.

Important: Wenn Sie das Kit auf einem Sonnendachrahmen mit quadratischem Querrohr anbringen, befestigen Sie die Spiegelhalterung mit den beiden Bundkopfschrauben (¼" x 1½").

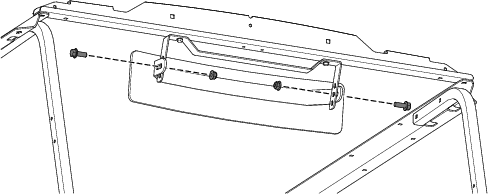

1. Befestigen Sie die Spiegelhalterung mit den beiden Sechskantschrauben (¼" x ¾") und den beiden Sicherungsmuttern (¼"), wie in Detail A der Bild 3 dargestellt.

2. Befestigen Sie den Weitwinkel-Spiegel mit zwei Bundkopfschrauben (⅜" x 1") und zwei Bundmuttern (⅜"), wie in Detail B der Bild 3 dargestellt.

   Note: Sie können den Spiegel in der gewünschten Höhe und im gewünschten Winkel an einer der drei Bohrungen anbringen.



   Bild 3

Für Vista Shuttle-Fahrzeuge mit eingebautem Sonnendach

Für diesen Arbeitsschritt erforderliche Teile:

Spiegelbefestigung	1
Weitwinkel-Spiegel	1
Sicherungsmutter (⅜")	2
Bundkopfschraube (⅜" x 1")	2
Sicherungsmutter (¼")	2
Sechskantschraube (¼" x ¾")	2

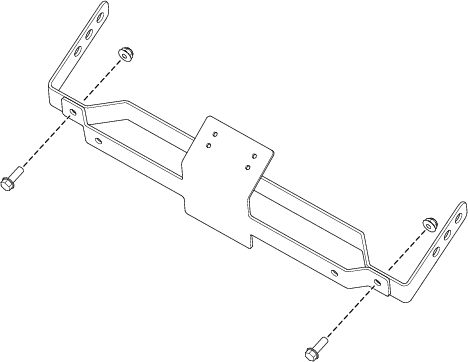

1. Befestigen Sie die Spiegelbefestigung mit zwei Sechskantschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼") an der vorderen Halterung, wie in Bild 4 dargestellt.



   Bild 4

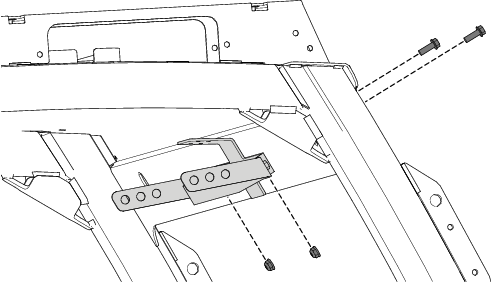

2. Befestigen Sie den Weitwinkel-Spiegel mit zwei Sechskantschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜“) an der Befestigung, wie in Bild 5 dargestellt.

   Note: Sie können den Spiegel in der gewünschten Höhe und im gewünschten Winkel an einer der drei Bohrungen anbringen.



   Bild 5

Für die Zugmaschine der Serie Outcross 9060

Für diesen Arbeitsschritt erforderliche Teile:

Schwarze Spiegelbefestigung	1
Grundierte Spiegelbefestigung
Weitwinkel-Spiegel	1
Sicherungsmutter (⅜")	2
Bundkopfschraube (⅜" x 1")	2
Sicherungsmutter (¼")	4
Sechskant-Scheibenkopfschraube (¼" x ¾")	4

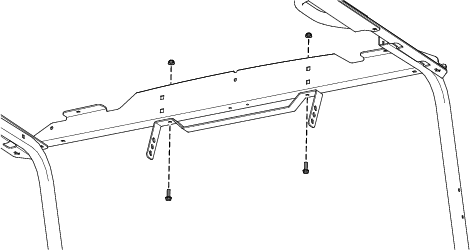

1. Befestigen Sie die grundierte Spiegelbefestigung mit zwei Sechskantschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼") an der schwarzen Spiegelbefestigung, wie in Bild 6 dargestellt.



   Bild 6

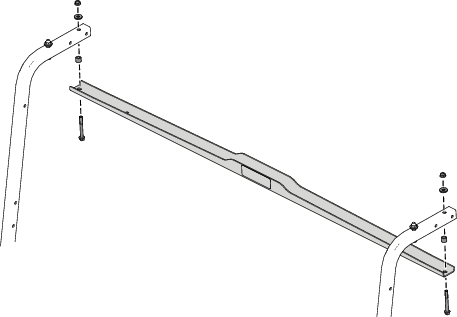

2. Befestigen Sie die Spiegelbefestigungsbaugruppe mit zwei Sechskantschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼") am Sonnendach, wie in Bild 7 dargestellt.



   Bild 7

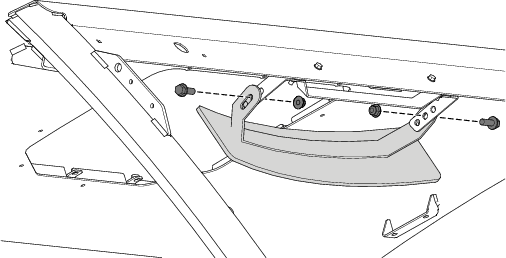

3. Befestigen In Sie den Weitwinkel-Spiegel mit zwei Sechskantschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜“) an der Spiegelbefestigungsbaugruppe, wie in Bild 8 dargestellt.

   Note: Sie können den Spiegel in der gewünschten Höhe und im gewünschten Winkel an einer der drei Bohrungen anbringen.



   Bild 8
