Kit rétroviseur grand angle

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur de la machine et enlevez la clé.

Modèles GTX avec abri modèle 07921 ou 07922

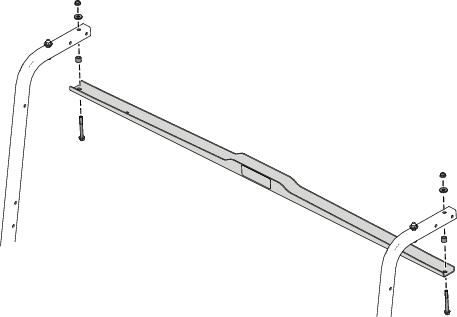

Déposez le support d'abri comme montré à la Figure 1.

Note: Conservez le support et les fixations en vue de la repose.

Modèles GTX avec abri modèle 07921 ou 07922

Pièces nécessaires pour cette opération:

Support de rétroviseur	1
Rétroviseur grand angle	1
Écrou à embase (¼ po)	2
Boulon mécanique (¼ x ¾ po)	2
Contre-écrou (⅜ po)	2
Boulon à embase (⅜ x 1 po)	2

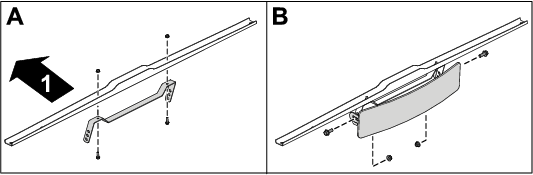

1. Fixez le rétroviseur au support d'abri à l'aide de 2 boulons mécanique (¼ x ¾ po) et de 2 écrous à embase (¼ po), comme montré en A sur la Figure 2.

2. Fixez le rétroviseur grand angle sur son support à l'aide des 2 boulons à embase (⅜ × 1 po) et 2 contre-écrous (⅜ po), comme montré en B sur la Figure 2.

   Note: Vous pouvez installer le rétroviseur à la hauteur et à l'angle qui vous convient en utilisant n'importe lequel des emplacements à 3 trous.



   Figure 2

   1. Avant de la machine

3. Montez le support d'abri à l'aide des fixations retirées précédemment (Figure 1).

Modèles GTX avec cabine (modèle 07142), abri 2 personnes (modèle 07140) ou abri 4 personnes (modèle 07141)

Pièces nécessaires pour cette opération:

Support de rétroviseur	1
Rétroviseur grand angle	1
Écrou à embase (⅜ po)	2
Boulon à embase (⅜ x 1 po)	2
Contre-écrou (¼ po)	2
Boulon à tête hexagonale à embase (¼ x ¾ po)	2
Boulon à embase (¼ x 1½ po) – abri 2-personnes (modèle 07140) ou 4-personnes (modèle 07141) seulement	2

Important: Si vous installez le kit sur une cabine (modèle 07142), mettez au rebut les 2 boulons à embase hexagonale (¼ x ¾ po) et les 2 contre-écrous (¼ po), et utilisez les fixations existantes.

Important: Si vous installez le kit sur un cadre d'abri à tubes carrés, fixez le support du rétroviseur avec les 2 boulons à embase (¼ x 1½ po).

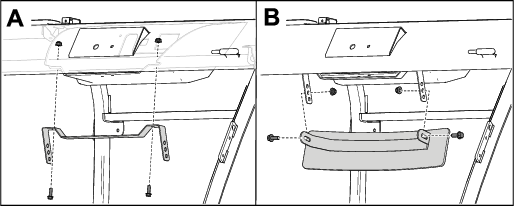

1. Montez le support du rétroviseur à l'aide des 2 boulons à embase hexagonale (¼ x ¾ po) et des 2 contre-écrous ((¼ po), comme montré en A sur la Figure 3.

2. Fixez le rétroviseur grand angle à l'aide des 2 boulons à embase (⅜ x 1 po) et des 2 écrous à embase (⅜ po), comme montré en B sur la Figure 3.

   Note: Vous pouvez installer le rétroviseur à la hauteur et à l'angle qui vous convient en utilisant n'importe lequel des emplacements à 3 trous.



   Figure 3

Pour les navettes Vista équipées d'un abri

Pièces nécessaires pour cette opération:

Support de rétroviseur	1
Rétroviseur grand angle	1
Contre-écrou (⅜ po)	2
Boulon à embase (⅜ x 1 po)	2
Contre-écrou (¼ po)	2
Boulon à tête hexagonale à embase (¼ x ¾ po)	2

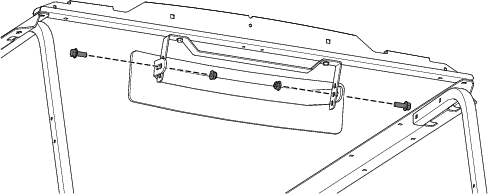

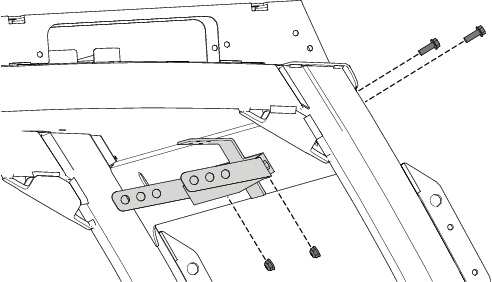

1. Fixez le support du rétroviseur sur le support avant à l'aide de 2 boulons à tête hexagonale à embase (¼ × ¾ po) et 2 contre-écrous (¼ po), comme montré à la Figure 4.



   Figure 4

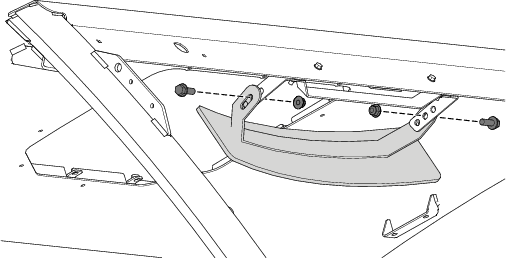

2. Fixez le rétroviseur grand angle sur son support à l'aide de 2 boulons à embase (⅜ × 1 po) et 2 contre-écrous (⅜ po), comme montré à la Figure 5.

   Note: Vous pouvez installer le rétroviseur à la hauteur et à l'angle qui vous convient en utilisant n'importe lequel des emplacements à 3 trous.



   Figure 5

Pour le groupe de déplacement Outcross série 9060

Pièces nécessaires pour cette opération:

Support de rétroviseur noir	1
Support de rétroviseur apprêté
Rétroviseur grand angle	1
Contre-écrou (⅜ po)	2
Boulon à embase (⅜ x 1 po)	2
Contre-écrou (¼ po)	4
Boulon à tête hexagonale à embase (¼ x ¾ po)	4

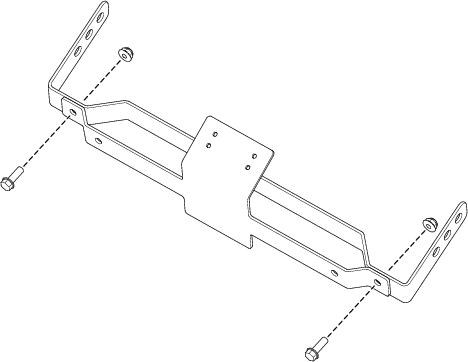

1. Fixez le support du rétroviseur apprêté sur le support de rétroviseur noir à l'aide de 2 boulons à embase à tête hexagonale (¼ x ¾ po) et 2 contre-écrous (¼ po), comme montré à la Figure 6.



   Figure 6

2. Fixez le support du rétroviseur sur l'abri à l'aide de 2 boulons à embase à tête hexagonale (¼ x ¾ po) et 2 contre-écrous (¼ po), comme montré à la Figure 7.



   Figure 7

3. Fixez le rétroviseur grand angle sur son support à l'aide de 2 boulons à embase (⅜ x 1 po) et 2 contre-écrous (⅜ po), comme en montré à la Figure 8.

   Note: Vous pouvez installer le rétroviseur à la hauteur et à l'angle qui vous convient en utilisant n'importe lequel des emplacements à 3 trous.



   Figure 8
