Kit de retrovisor panorámico

1. Estacione la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Pare el motor y retire la llave de contacto.

Modelos GTX con capota Modelo 07921 o 07922

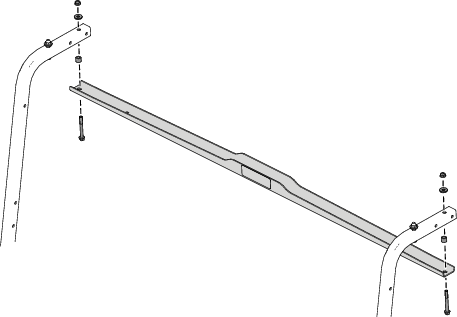

Retire el soporte de la capota como se muestra en la Figura 1.

Note: Guarde el soporte y las fijaciones para su instalación posterior.

Modelos GTX con capota Modelo 07921 o 07922

Piezas necesarias en este paso:

Soporte del retrovisor	1
Retrovisor panorámico	1
Tuerca con arandela prensada (¼")	2
Perno (¼" x ¾")	2
Contratuerca (⅜")	2
Perno con arandela prensada (⅜" x 1")	2

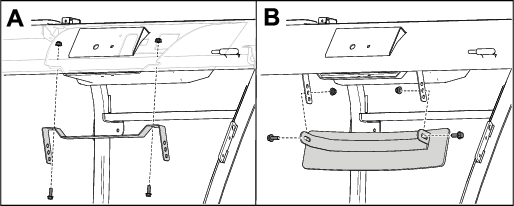

1. Sujete el soporte del retrovisor al soporte de la capota usando los 2 pernos (¼" x ¾") y 2 tuercas con arandela prensada (¼"), como se muestra en la Figura 2, A.

2. Sujete el retrovisor panorámico al soporte del retrovisor con los 2 pernos con arandela prensada (⅜" x 1") y 2 contratuercas (⅜"), como se muestra en la Figura 2, B.

   Note: Puede instalar el retrovisor a la altura y el ángulo deseados usando cualquiera de las 3 posiciones de orificios.



   Figura 2

   1. Parte delantera de la máquina

3. Instale el soporte de la capota usando las fijaciones que retiró anteriormente (Figura 1).

Modelos GTX con cabina (Modelo 07142), capota para 2 personas (Modelo 07140) o capota para 4 personas (Modelo 07141)

Piezas necesarias en este paso:

Soporte del retrovisor	1
Retrovisor panorámico	1
Tuerca con arandela prensada (⅜")	2
Perno con arandela prensada (⅜" x 1")	2
Contratuerca (¼")	2
Perno de cabeza hexagonal con arandela prensada (¼" x ¾")	2
Perno con arandela prensada (¼" x 1½"), capota para 2 personas (Modelo 07140) o capota para 4 personas (Modelo 07141) solamente	2

Important: Para instalar el kit en una cabina (Modelo 07142), deseche los 2 pernos de cabeza hexagonal con arandela prensada (¼" x ¾") y las 2 contratuercas (¼"), y utilice las fijaciones existentes.

Important: Para instalar el kit en un bastidor de capota con tubo transversal cuadrado, instale el soporte del retrovisor usando los 2 pernos con arandela prensada (¼" x 1½").

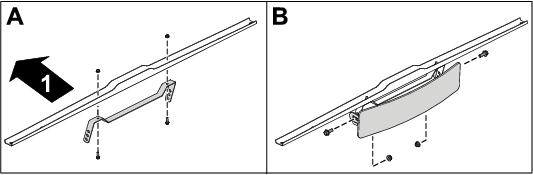

1. Instale el soporte del retrovisor usando los 2 pernos de cabeza hexagonal con arandela prensada (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 3, A.

2. Instale el retrovisor panorámico usando los 2 pernos con arandela prensada (⅜" x 1") y las 2 tuercas con arandela prensada (⅜"), como se muestra en la Figura 3, B.

   Note: Puede instalar el retrovisor a la altura y el ángulo deseados usando cualquiera de las 3 posiciones de orificios.



   Figura 3

Para vehículos de transporte Vista con capota instalada

Piezas necesarias en este paso:

Soporte del retrovisor	1
Retrovisor panorámico	1
Contratuerca (⅜")	2
Perno con arandela prensada (⅜" x 1")	2
Contratuerca (¼")	2
Perno de cabeza hexagonal con arandela prensada (¼" x ¾")	2

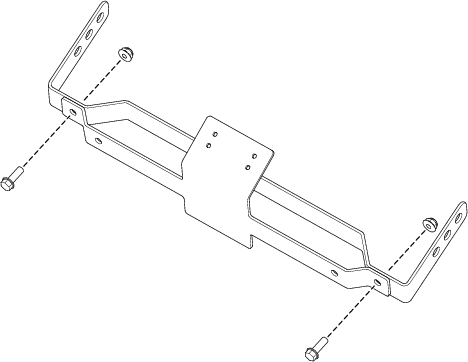

1. Sujete el soporte de retrovisor al soporte delantero usando 2 pernos de cabeza hexagonal con arandela prensada (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 4.



   Figura 4

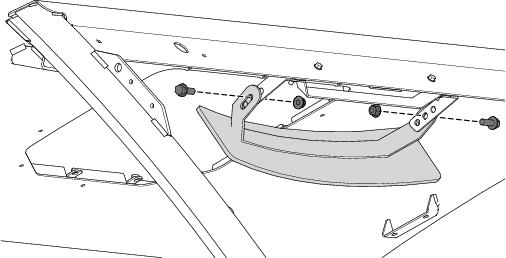

2. Sujete el retrovisor panorámico al soporte usando 2 pernos con arandela prensada (⅜" x 1") y 2 contratuercas (⅜"), como se muestra en la Figura 5.

   Note: Puede instalar el retrovisor a la altura y el ángulo deseados usando cualquiera de las 3 posiciones de orificios.



   Figura 5

Para la unidad de tracción Outcross Serie 9060

Piezas necesarias en este paso:

Soporte de retrovisor negro	1
Soporte de retrovisor con imprimación
Retrovisor panorámico	1
Contratuerca (⅜")	2
Perno con arandela prensada (⅜" x 1")	2
Contratuerca (¼")	4
Perno de cabeza hexagonal con arandela prensada (¼" x ¾")	4

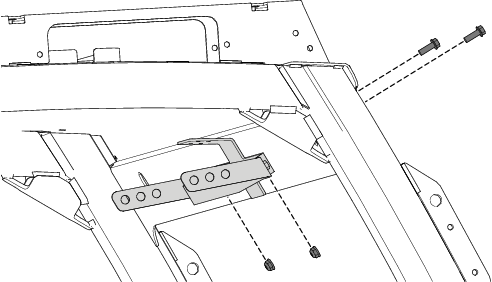

1. Sujete el soporte de retrovisor con imprimación al soporte negro usando 2 pernos de cabeza hexagonal con arandela prensada (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 6.



   Figura 6

2. Sujete el soporte del retrovisor a la capota usando 2 pernos de cabeza hexagonal con arandela prensada (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 7.



   Figura 7

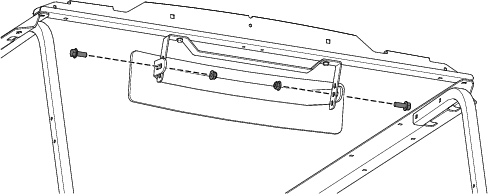

3. Sujete el retrovisor panorámico al conjunto de soporte del retrovisor usando los 2 pernos con arandela prensada (⅜" x 1") y 2 contratuercas (⅜"), como se muestra en la Figura 8.

   Note: Puede instalar el retrovisor a la altura y el ángulo deseados usando cualquiera de las 3 posiciones de orificios.



   Figura 8
