Vidvinkelspeilsett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Slå av maskinen og ta ut nøkkelen.

For GTX-modeller med kalesjemodell 07921 eller 07922

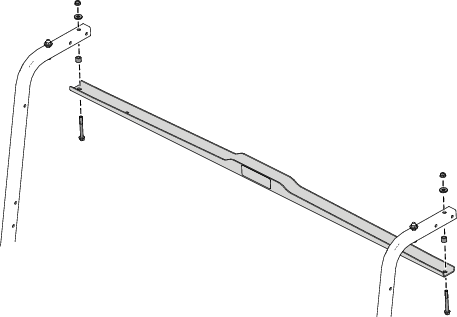

Fjern kalesjestøttebraketten som vist i Figur 1.

Note: Behold støttebraketten og monteringsdelene for senere montering.

For GTX-modeller med kalesjemodell 07921 eller 07922

Deler som er nødvendige for dette trinnet:

Speilfeste	1
Vidvinkelspeil	1
Flensmutter (¼ tomme)	2
Maskinbolt (½ x ¾ tomme)	2
Låsemutter (⅜ tomme)	2
Flenshodebolt (⅜ x 1 tomme)	2

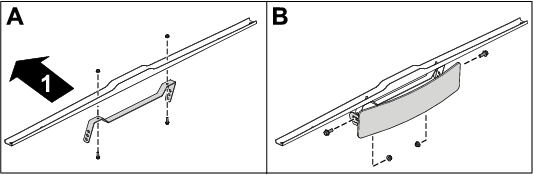

1. Fest speilfestet til kalesjestøttebraketten ved hjelp av to maskinbolter (½ x ¾ tomme) og to flensmuttere (½ tomme) som vist i A i Figur 2.

2. Fest vidvinkelspeilet til speilfestet ved hjelp av de to flenshodeboltene (⅜ x 1 tomme) og to låsemuttere (⅜ tomme) som vist i B i Figur 2.

   Note: Du kan montere speilet til ønsket høyde og vinkel med noen av de tre hullene.



   Figur 2

   1. Foran på maskinen

3. Monter kalesjestøttebraketten ved hjelp av monteringsdelene du fjernet tidligere (Figur 1).

For GTX-modeller med førerhus (modell 07142), kalesje for to personer (modell 07140), eller kalesje for fire personer (modell 07141)

Deler som er nødvendige for dette trinnet:

Speilfeste	1
Vidvinkelspeil	1
Flensmutter (⅜ tomme)	2
Flenshodebolt (⅜ x 1 tomme)	2
Låsemutter (¼ tomme)	2
Hodebolt med sekskantskive (½ x ¾ tomme)	2
Flenshodebolt (½ x 1½ tomme) – kun kalesje for to personer (modell 07140) eller kalesje for fire personer (modell 07141)	2

Important: Hvis du monterer settet på et førerhus (modell 07142), kast de to sekskanthodeboltene med skiver (½ x ¾ tomme) og to låsemuttere (½ tomme) og bruk de eksisterende monteringsdeler.

Important: Hvis du monterer settet på en kalesjerammen med en firkantet tverrhylse, installer speilfestet med de to flenshodeboltene (½ x 1½ tomme).

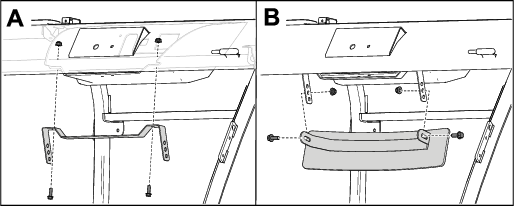

1. Monter speilfestet med de to sekskanthodeboltene med skive (½ x ¾ tomme) og to låsemuttere (½ tomme) som vist i bilde A i Figur 3.

2. Monter vidvinkelspeilet med to flenshodebolter (⅜ x 1 tomme) og to flensmuttere (⅜ tomme) som vist i B i Figur 3.

   Note: Du kan montere speilet til ønsket høyde og vinkel ved å bruke et av de tre hullene.



   Figur 3

For Vista-skyttelkjøretøy med kalesje installert

Deler som er nødvendige for dette trinnet:

Speilfeste	1
Vidvinkelspeil	1
Låsemutter (⅜ tomme)	2
Flenshodebolt (⅜ x 1 tomme)	2
Låsemutter (¼ tomme)	2
Hodebolt med sekskantskive (½ x ¾ tomme)	2

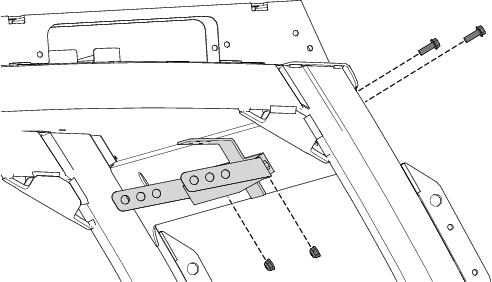

1. Fest speilfestet til den fremre støttebraketten med to sekskantede hodebolter (¼ x ¾ tomme) og to låsemuttere (¼ tomme) som vist i Figur 4.



   Figur 4

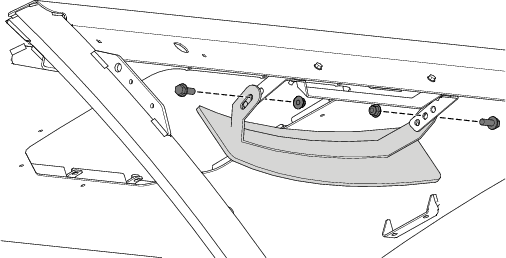

2. Fest vidvinkelspeilet til festet med to flenshodebolter (⅜ x 1 tomme) og to låsemuttere (⅜ tomme) som vist i Figur 5.

   Note: Du kan montere speilet til ønsket høyde og vinkel ved å bruke et av de tre hullene.



   Figur 5

For trekkenheten i Outcross 9060-serien

Deler som er nødvendige for dette trinnet:

Svart speilfeste	1
Grunnet speilfeste
Vidvinkelspeil	1
Låsemutter (⅜ tomme)	2
Flenshodebolt (⅜ x 1 tomme)	2
Låsemutter (¼ tomme)	4
Hodebolt med sekskantskive (¼ x ¾ tomme)	4

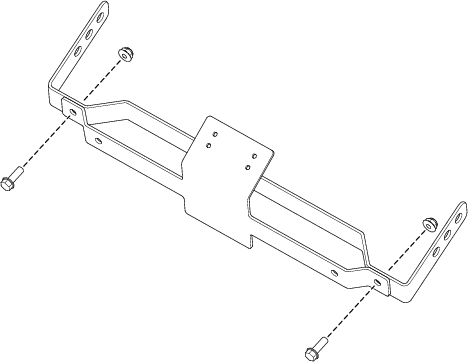

1. Monter det grunnede speilfestet til det svarte speilfestet med to hodebolter med sekskantskive (¼ x ¾ tomme) og to låsemuttere (¼ tomme) som vist i Figur 6.



   Figur 6

2. Monter speilfestet til kalesjen med to hodebolter med sekskantskive (¼ x ¾ tomme) og to låsemuttere (¼ tomme) som vist i Figur 7.



   Figur 7

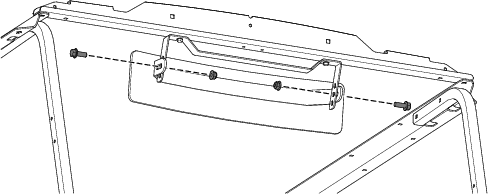

3. Monter vidvinkelspeilet til speilfestet ved hjelp av to flenshodebolter (⅜ x 1 tomme) og to låsemuttere (⅜ tomme) som vist i Figur 8.

   Note: Du kan montere speilet til ønsket høyde og vinkel ved å bruke et av de tre hullene.



   Figur 8
