Vidvinkelspeilsett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Slå av maskinen og ta ut nøkkelen.

For Workman^® GTX-modeller med kalesje – modell 07921 eller 07922

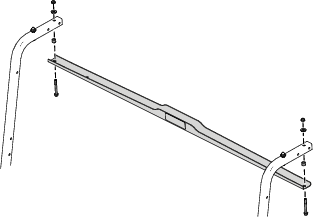

Fjern kalesjestøttebraketten som vist i Figur 2.

Note: Behold støttebraketten og monteringsdelene for senere montering.

For Workman GTX-modeller med kalesje – modell 07921 eller 07922

Deler som er nødvendige for dette trinnet:

Speilbrakett	2
Låsebolt (¼ x ¾ tomme)	2
Låsemutter (¼ tomme)	2

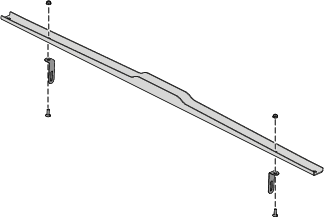

Monter de to speilbrakettene til kalesjestøttebraketten med de to låseboltene (½ x ¾ tomme) og to låsemuttere (½ tomme) som vist i Figur 3.

For Workman GTX-modeller med kalesje; modell 07140 med plass til to personer eller modell 07141 med plass til fire personer

Deler som er nødvendige for dette trinnet:

Speilbrakett	2
Låsebolt (¼ x ¾ tomme)	2
Låsemutter (¼ tomme)	2
Låsebolt (½ x 1½ tomme)	2

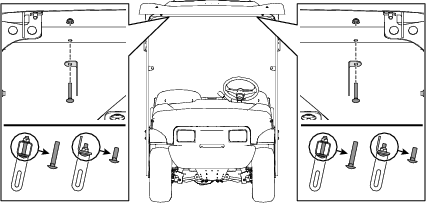

Monter de to speilbrakettene med de to låseboltene (¼ x ¾ tomme eller ¼ x 1½ tomme) og to låsemuttere (¼ tomme) som vist i Figur 4.

For Vista™ skyttelkjøretøy med kalesje

Deler som er nødvendige for dette trinnet:

Speilbrakett	2
Låsebolt (¼ x ¾ tomme)	2
Låsemutter (¼ tomme)	2

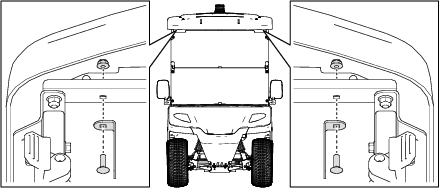

Monter de to speilbrakettene med de to låseboltene (¼ x ¾ tomme) og de to låsemutterne (¼ tomme) som vist i Figur 5.

For GTX- og Vista-modeller med kalesje

Deler som er nødvendige for dette trinnet:

Vidvinkelspeil	1
Håndtaksknott	2
Låsebolt (½ x ¾ tomme)	1

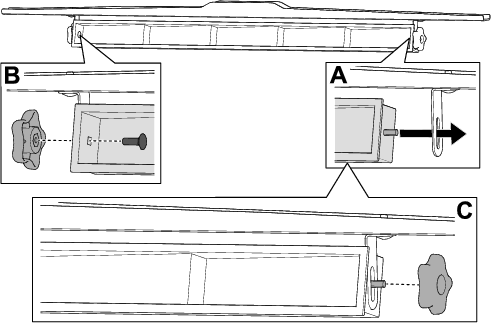

1. Skyv speilet inn på speilbraketten (A i Figur 6).

2. Fest venstre side av vidvinkelspeilet til speilbraketten med en låsebolt (¼ x ¾ tomme) og en håndtaksknott (B i Figur 6).

3. Fest høyre side av vidvinkelspeilet med et håndtaksknott (C i Figur 6).



   Figur 6

4. Juster høyden og vinkelen til speilet. Se Justere høyden og vinkelen til speilet.

5. Monter om nødvendig støttebraketten for kalesjen på maskinen ved hjelp av den tidligere fjernede maskinvaren. Se Figur 2.

Justere høyden og vinkelen til speilet, som vist i Figur 7.
