Комплект широкоугольного зеркала

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Отключите машину и извлеките ключ из замка зажигания.

Для моделей Workman^® GTX с навесом модели 07921 или 07922

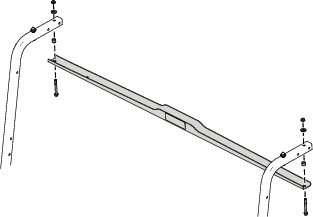

Снимите опорный кронштейн навеса, как показано на Рисунок 2.

Note: Сохраните опорный кронштейн и крепежные детали для установки на более позднем этапе.

Для моделей Workman® GTX с навесом модели 07921 или 07922

Детали, требуемые для этой процедуры:

Кронштейн зеркала	2
Каретный болт (¼ x ¾ дюйма)	2
Контргайка (¼ дюйма)	2

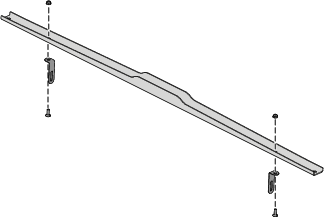

Установите 2 кронштейна зеркала на опорный кронштейн навеса с помощью 2 каретных болтов (¼ x ¾ дюйма) и 2 контргаек (¼ дюйма), как показано на Рисунок 3.

Для моделей Workman GTX c навесом модели 07140 для 2 человек или с навесом модели 07141 для 4 человек

Детали, требуемые для этой процедуры:

Кронштейн зеркала	2
Каретный болт (¼ x ¾ дюйма)	2
Контргайка (¼ дюйма)	2
Каретный болт (¼ x 1½ дюйма)	2

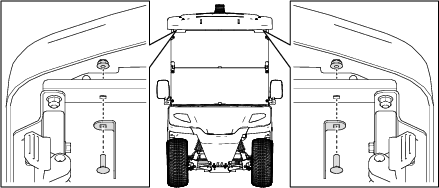

Установите 2 кронштейна зеркала с помощью 2 каретных болтов (¼ x ¾ дюйма или ¼ x 1½ дюйма) и 2 контргаек (¼ дюйма), как показано на Рисунок 4.

Для трансферных автомобилей Vista™ с навесом

Детали, требуемые для этой процедуры:

Кронштейн зеркала	2
Каретный болт (¼ x ¾ дюйма)	2
Контргайка (¼ дюйма)	2

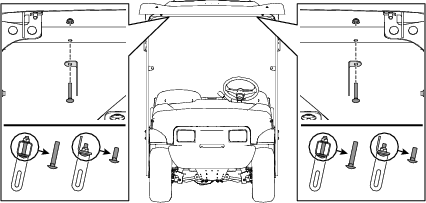

Установите 2 кронштейна зеркала с помощью 2 каретных болтов (¼ x ¾ дюйма) и 2 контргаек (¼ дюйма), как показано на Рисунок 5.

Для моделей GTX и Vista с навесом

Детали, требуемые для этой процедуры:

Широкоугольное зеркало	1
Ручка- гайка	2
Каретный болт (¼ x ¾ дюйма)	1

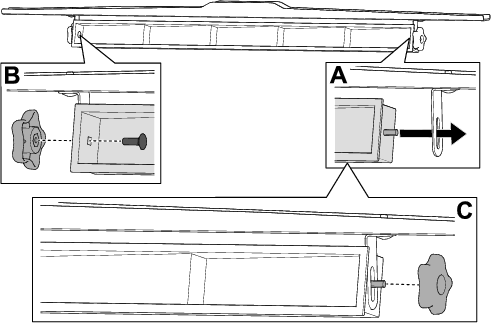

1. Установите зеркало на кронштейн зеркала (вид A на Рисунок 6).

2. Прикрепите левую сторону широкоугольного зеркала к кронштейну зеркала с помощью каретного болта (¼ x ¾ дюйма) и ручки-гайки (вид В на Рисунок 6).

3. Прикрепите правую сторону широкоугольного зеркала с помощью ручки-гайки (вид С на Рисунок 6).



   Рисунок 6

4. Отрегулируйте высоту и угол установки зеркала; см. Регулировка высоты и угла обзора зеркала.

5. Если необходимо, установите опорный кронштейн навеса на машину с помощью ранее снятых крепежных деталей; см Рисунок 2.

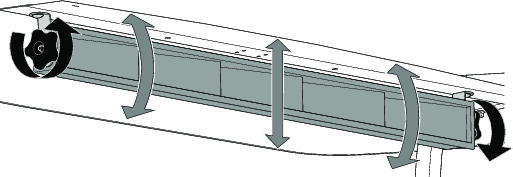

Отрегулируйте высоту и угол установки зеркала, как показано на Рисунок 7.
