Sats för spegel med bred vinkel

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av maskinen och ta ut nyckeln.

För Workman^® GTX-modeller med soltak av modell 07921 eller 07922

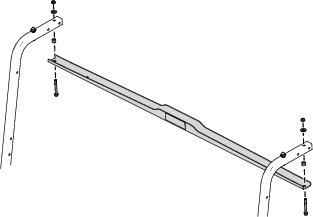

Ta bort soltaksstödet enligt Figur 2.

Note: Spara stödfästet och fästelementen för senare monteringar.

För Workman GTX-modeller med soltak av modell 07921 eller 07922

Delar som behövs till detta steg:

Spegelfäste	2
Vagnsskruv (¼ x ¾ tum)	2
Låsmutter (¼ tum)	2

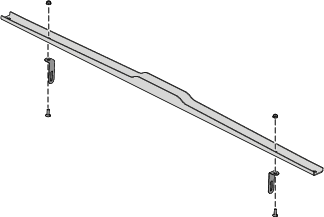

Montera de 2 spegelfästena på soltaksstödet med de 2 vagnsskruvarna (¼ x ¾ tum) och de 2 låsmuttrarna (¼ tum) enligt Figur 3.

För Workman GTX-modeller med soltak av modell 07140 för två personer eller soltak av modell 07141 för fyra personer

Delar som behövs till detta steg:

Spegelfäste	2
Vagnsskruv (¼ x ¾ tum)	2
Låsmutter (¼ tum)	2
Vagnsskruv (¼ x 1 ½ tum)	2

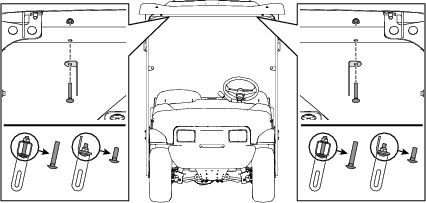

Montera de två spegelfästena med de två vagnsskruvarna (¼ x ¾ tum eller ¼ x 1 ½ tum) och två låsmuttrar (¼ tum) enligt Figur 4.

För Vista™ transportfordon med soltak

Delar som behövs till detta steg:

Spegelfäste	2
Vagnsskruv (¼ x ¾ tum)	2
Låsmutter (¼ tum)	2

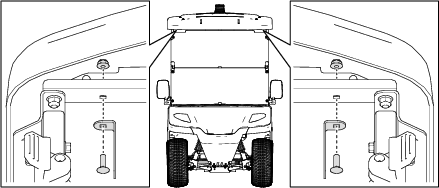

Montera de två spegelfästena med de två vagnsskruvarna (¼ x ¾ tum) och två låsmuttrar (¼ tum) enligt Figur 5.

För GTX- och Vista-modeller med soltak

Delar som behövs till detta steg:

Spegel med bred vinkel	1
Handtagsvred	2
Vagnsskruv (¼ x ¾ tum)	1

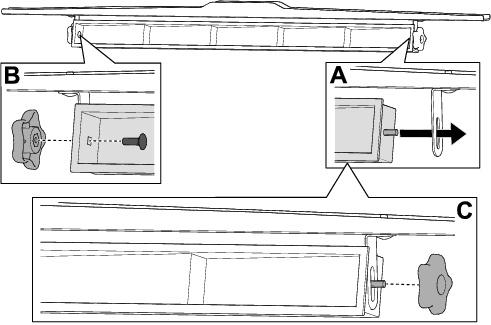

1. Skjut spegeln på spegelfästet (A av Figur 6).

2. Fäst den vänstra sidan av spegeln med bred vinkel på spegelfästet med en vagnsskruv (¼ x ¾ tum) och ett handtagsreglage (B av Figur 6).

3. Fäst den högra sidan av spegeln med bred vinkel med ett handtagsreglage (C av Figur 6).



   Figur 6

4. Justera spegelns höjd och vinkel enligt Justera spegelns höjd och vinkel.

5. Montera vid behov soltaksstödet på maskinen med de fästelement som du tog bort tidigare. Se Figur 2.

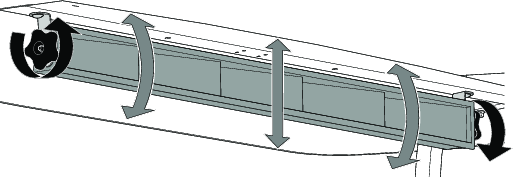

Justera spegelns höjd enligt Figur 7.
