Kit de espelho de grande ângulo

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue a máquina e retire a chave.

Para modelos Workman^® GTX com cobertura — modelo 07921 ou 07922

Remova o suporte de apoio da cobertura como se mostra na Figura 2.

Note: Guarde o suporte de apoio e ferragens para instalação posterior.

Para modelos Workman GTX com cobertura — modelo 07921 ou 07922

Peças necessárias para este passo:

Suporte do espelho	2
Parafuso de carroçaria (¼ pol. x ¾ pol.)	2
Porca de bloqueio (¼ pol.)	2

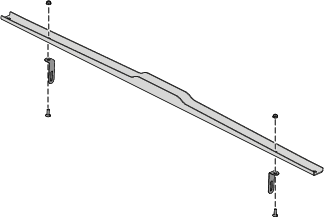

Instale os dois suportes do espelho no suporte de apoio da cobertura utilizando os dois parafusos da carroçaria (¼ x ¾ pol.) e dois parafusos de carroçaria (¼ pol.) como se mostra na Figura 3.

Para modelos Workman GTX com cobertura de duas pessoas (modelo 07140) ou quatro pessoas (modelo 07141)

Peças necessárias para este passo:

Suporte do espelho	2
Parafuso de carroçaria (¼ pol. x ¾ pol.)	2
Porca de bloqueio (¼ pol.)	2
Parafuso de carroçaria (¼ pol. x 1½ pol.)	2

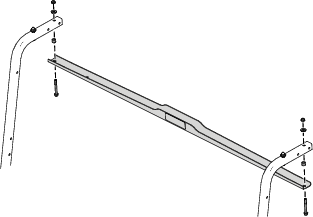

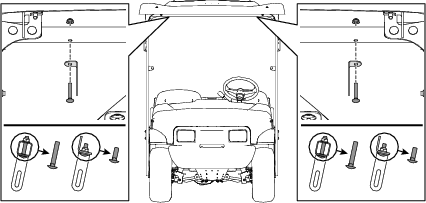

Instale os 2 suportes de espelho utilizando os dois parafusos de carroçaria (¼ x ¾ pol. ou ¼ x 1½ pol.) e duas porcas de bloqueio (¼ pol.) como mostrado na Figura 4.

Para veículos Vista™ Shuttle com cobertura

Peças necessárias para este passo:

Suporte do espelho	2
Parafuso de carroçaria (¼ pol. x ¾ pol.)	2
Porca de bloqueio (¼ pol.)	2

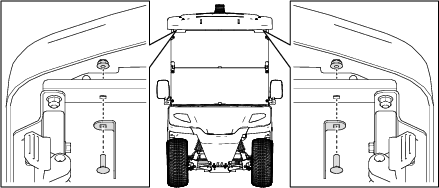

Instale os 2 suportes de espelho utilizando os dois parafusos de carroçaria (¼ x ¾ pol.) e duas porcas de bloqueio (¼ pol.) como mostrado na Figura 5.

Para modelos GTX e Vista com cobertura

Peças necessárias para este passo:

Espelho de grande ângulo	1
manípulomanípulo	2
Parafuso de carroçaria (¼ pol. x ¾ pol.)	1

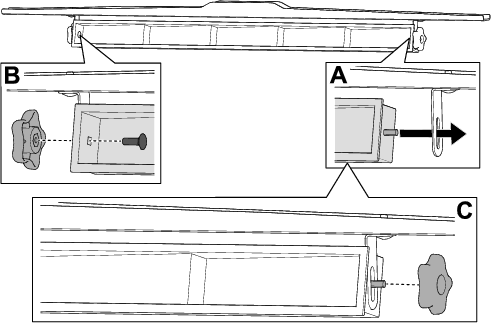

1. Deslize o espelho até ao suporte de espelho (A da Figura 6).

2. Fixe o lado esquerdo do espelho de grande ângulo ao suporte de espelho utilizando um parafuso de carroçaria (¼ x ¾ pol.) e um manípulo da pega (B de Figura 6).

3. Fixe o lado direito do espelho de grande ângulo utilizando um manípulo da pega (C da Figura 6).



   Figura 6

4. Ajuste a altura e ângulo do espelho; consulte a Ajuste da altura e ângulo do espelho.

5. Se necessário, instale o suporte da cobertura na máquina utilizando o equipamento anteriormente removido; consulte a Figura 2.

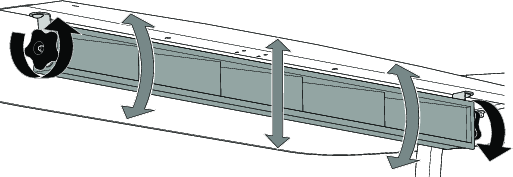

Ajuste a altura e ângulo do espelho como se mostra na Figura 7.
