广角镜套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭机器并拔下钥匙。

适用于 Workman^® GTX 型号（带顶篷） 型号 07921 或 07922

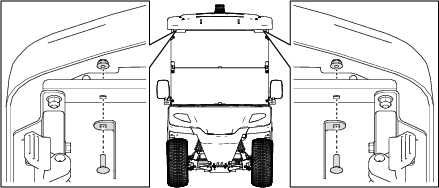

如图 2所示卸掉顶篷支撑托架。

Note: 保留支撑托架和五金件以备随后的安装之用。

适用于 Workman GTX 型号（带顶篷） 型号 07921 或 07922

此程序中需要的物件：

镜子托架	2
托架螺栓（¼ x ¾ 英寸）	2
锁紧螺母（¼ 英寸）	2

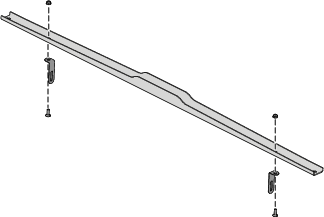

如图 3所示，用 2 个托架螺栓（¼ x ¾ 英寸）和 2 个锁紧螺母（¼ 英寸）将 2 个镜子托架安装到顶篷支撑托架。

适用于 Workman GTX 型号，带 2 人顶篷（型号 07140）或 4 人顶篷（型号 07141）

此程序中需要的物件：

镜子托架	2
托架螺栓（¼ x ¾ 英寸）	2
锁紧螺母（¼ 英寸）	2
车架螺栓 （¼ x 1½ 英寸）	2

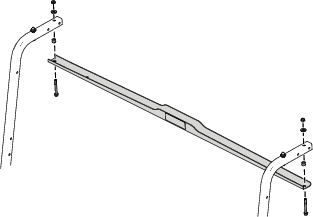

如图 4所示，用 2 个托架螺栓（1/4 x 3/4 英寸或 1/4 x 1-1/2 英寸）和 2 个锁紧螺母（1/4 英寸）安装 2 个镜子托架。

适用于 Vista™ 穿梭车（带顶篷）

此程序中需要的物件：

镜子托架	2
托架螺栓（¼ x ¾ 英寸）	2
锁紧螺母（¼ 英寸）	2

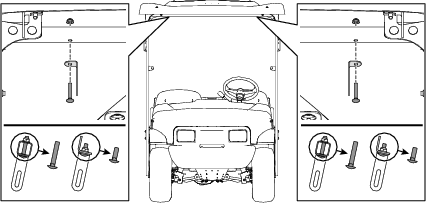

如图 5所示，用 2 个托架螺栓（1/4 x 3/4 英寸）和 2 个锁紧螺母（1/4 英寸）安装 2 个镜子托架。

适用于带顶篷的 GTX 和 Vista 型号

此程序中需要的物件：

广角镜	1
手柄旋钮	2
托架螺栓（¼ x ¾ 英寸）	1

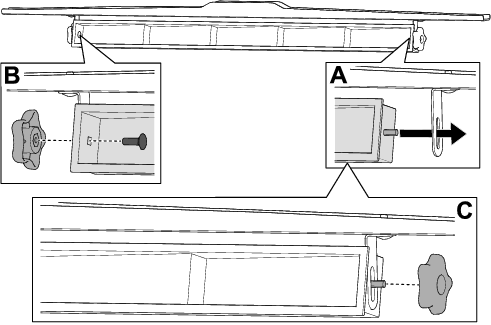

1. 将镜子滑到镜子托架上（图 6中的 A）。

2. 用托架螺栓（1/4 x 3/4 英寸）和手柄旋钮将广角镜的左侧固定到镜子托架上（图 6中的 B）。

3. 用手柄旋钮将广角镜的右侧固定至广角镜上（图 6中的 C）。



   图 6

4. 调节镜子的高度和角度；请参阅调节镜子的高度和角度。

5. 如果需要，用先前卸下的五金件将顶篷支撑托架安装到机器上；请参阅 图 2。

如图 7所示，调节镜子的高度和角度。
