Breedtespiegelset

1. Parkeer de machine op een horizontaal oppervlak.

2. Haal de parkeerrem aan.

3. Zet de machine uit en verwijder het sleuteltje.

Voor Workman^® GTX-modellen met kap, model 07921 of 07922

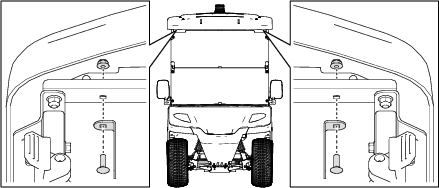

Verwijder de steunbeugel van de kap zoals getoond in Figuur 2.

Note: Bewaar de steunbeugel en het bevestigingsmateriaal voor hermontage.

Voor Workman GTX-modellen met kap, model 07921 of 07922

Benodigde onderdelen voor deze stap:

Spiegelbeugel	2
Slotbout (¼" x ¾")	2
Borgmoer (¼")	2

Monteer de 2 spiegelbeugels aan de steunbeugel van de kap; gebruik hierbij de 2 slotbouten (¼" x ¾") en 2 borgmoeren (¼") zoals getoond in Figuur 3.

Voor Workman GTX-modellen met een kap voor 2 personen (model 07140) of een kap voor 4 personen (model 07141)

Benodigde onderdelen voor deze stap:

Spiegelbeugel	2
Slotbout (¼" x ¾")	2
Borgmoer (¼")	2
Slotbout (¼" x 1½")	2

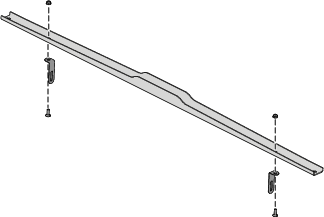

Monteer de 2 spiegelbeugels met de 2 slotbouten (¼" x ¾” of ¼" x 1½") en 2 borgmoeren (¼") zoals getoond in Figuur 4.

Voor Vista™ Shuttles met kap

Benodigde onderdelen voor deze stap:

Spiegelbeugel	2
Slotbout (¼" x ¾")	2
Borgmoer (¼")	2

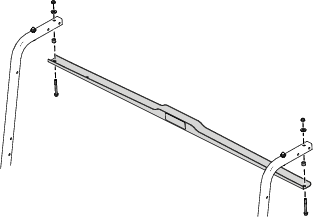

Monteer de 2 spiegelbeugels met de 2 slotbouten (¼" x ¾") en 2 borgmoeren (¼") zoals getoond in Figuur 5.

Voor GTX- en Vista-modellen met kap

Benodigde onderdelen voor deze stap:

Breedtespiegel	1
Handgreepknop	2
Slotbout (¼" x ¾")	1

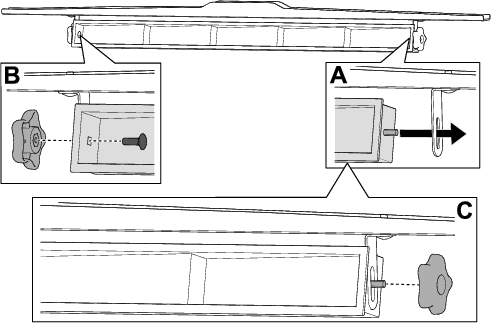

1. Schuif de spiegel op de spiegelbeugel (A op Figuur 6).

2. Bevestig de linkerzijde van de breedtespiegel aan de spiegelbeugel met een slotbout (¼" x ¾") en een handgreepknop (B op Figuur 6).

3. Bevestig de rechterzijde van de breedtespiegel met een handgreepknop (C op Figuur 6).



   Figuur 6

4. Stel de hoogte en de hoek van de spiegel in; zie De hoogte en hoek van de spiegel instellen.

5. Zo nodig monteert u de steunbeugel van de kap op de machine met gebruik van het eerder verwijderde bevestigingsmateriaal, zie Figuur 2.

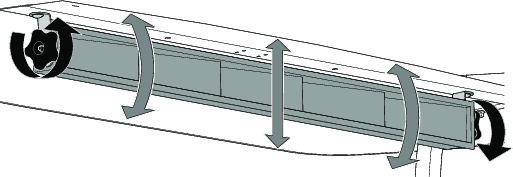

Stel de hoogte en de hoek van de spiegel in zoals getoond in Figuur 7.
