Kit specchietto grandangolare

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete la macchina e togliete la chiave.

Per modelli Workman^® GTX con tettuccio, modello 07921 o 07922

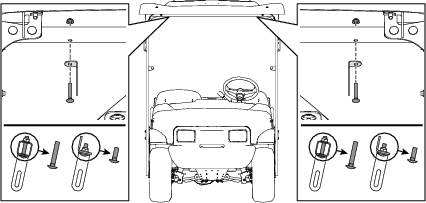

Rimuovete la staffa del supporto del tettuccio come mostrato nella Figura 2

Note: Conservate la staffa del supporto e la bulloneria per la successiva installazione.

Per modelli Workman GTX con tettuccio, modello 07921 o 07922

Parti necessarie per questa operazione:

Staffa dello specchietto	2
Bullone a testa tonda (¼" x ¾")	2
Dado di bloccaggio (¼")	2

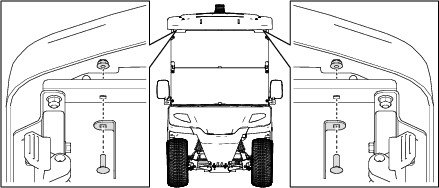

Montate le 2 staffe dello specchietto sulla staffa del supporto del tettuccio usando i 2 bulloni a testa tonda (¼” x ¾”) e i 2 dadi di bloccaggio (¼”) come illustrato nella Figura 3.

Per i modelli Workman GTX con tettuccio per 2 persone (modello 07140) o con tettuccio per 4 persone (modello 07141)

Parti necessarie per questa operazione:

Staffa dello specchietto	2
Bullone a testa tonda (¼" x ¾")	2
Dado di bloccaggio (¼")	2
Bullone a testa tonda (¼” x 1-½”)	2

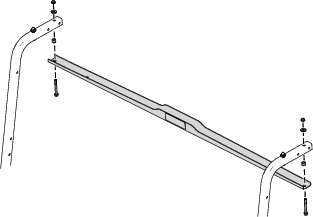

Montate le 2 staffe dello specchietto usando i 2 bulloni a testa tonda (¼” x ¾”, o ¼” x 1½”) e i 2 dadi di bloccaggio (¼”) come illustrato nella Figura 4.

Per i veicoli shuttle Vista™ con tettuccio

Parti necessarie per questa operazione:

Staffa dello specchietto	2
Bullone a testa tonda (¼" x ¾")	2
Dado di bloccaggio (¼")	2

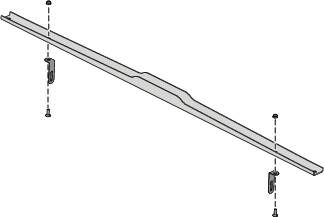

Montate le 2 staffe dello specchietto usando i 2 bulloni a testa tonda (¼” x ¾”) e i 2 dadi di bloccaggio (¼”) come illustrato nella Figura 5.

Per i modelli GTX e Vista con tettuccio

Parti necessarie per questa operazione:

Specchietto grandangolare	1
Manopola	2
Bullone a testa tonda (¼" x ¾")	1

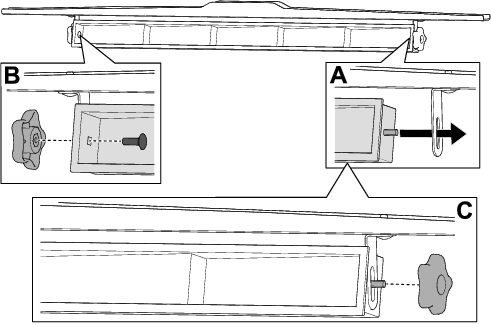

1. Fate scorrere lo specchietto sulla staffa dello specchietto (A di Figura 6).

2. Fissate il lato sinistro dello specchietto grandangolare alla staffa dello specchietto con un bullone a testa tonda (¼” x ¾”) e una manopola (B della Figura 6).

3. Fissate il lato destro dello specchietto grandangolare con una manopola (C della Figura 6).



   Figura 6

4. Regolate l'altezza e l'angolazione dello specchietto; fate riferimento a Regolazione dell'altezza e dell'angolazione dello specchietto.

5. Se necessario, installate la staffa del supporto del tettuccio sulla macchina utilizzando la bulloneria rimossa in precedenza; fate riferimento a Figura 2.

Regolate l'altezza e l'angolazione dello specchietto come mostrato nella Figura 7.
