Kit rétroviseur grand angle

Model No. 133-1009-Serial No. and Up

Montage

Préparation de la machine

  1. Garez la machine sur une surface plane et horizontale.

  2. Serrez le frein de stationnement.

  3. Coupez le moteur de la machine et enlevez la clé.

g038447

Figure 1

Dépose du support d'abri

Pour les modèles Workman® GTX avec abri modèle 07921 ou 07922

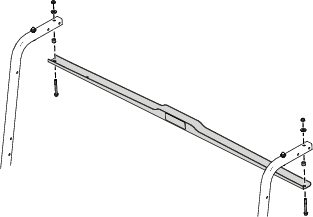

Déposez le support d'abri comme montré à la Figure 2.

Note: Conservez le support et les fixations en vue de la repose.

g428963

Figure 2

Pose des supports de rétroviseur

Pour les modèles Workman GTX avec abri modèle 07921 ou 07922

Pièces nécessaires pour cette opération:

Support de rétroviseur2
Boulon de carrosserie (1/4 x ¾ po)2
Contre-écrou (¼ po)2

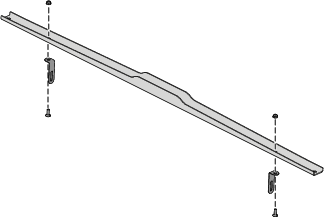

Montez les 2 supports de rétroviseur sur le support de l'abri au moyen des 2 boulons de carrosserie (¼ × ¾ po) et 2 contre-écrous (¼ po), comme illustré à la Figure 3.

g428962

Figure 3

Pose des supports de rétroviseur

Pour les modèles Workman GTX avec abri 2 personnes (modèle 07140) ou abri 4 personnes (modèle 07141)

Pièces nécessaires pour cette opération:

Support de rétroviseur2
Boulon de carrosserie (1/4 x ¾ po)2
Contre-écrou (¼ po)2
Boulon de carrosserie (¼ × 1½ po)2

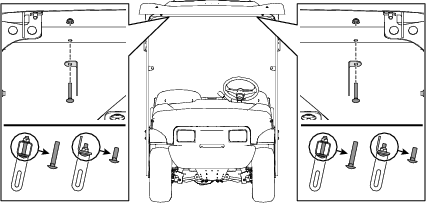

Montez les 2 supports de rétroviseur au moyen des 2 boulons de carrosserie (¼ × ¾ po ou ¼ × 1½ po) et 2 contre-écrous (¼ po), comme montré à la Figure 4.

g429250

Figure 4

Pose des supports de rétroviseur

Pour les navettes Vista™ équipées d'un abri

Pièces nécessaires pour cette opération:

Support de rétroviseur2
Boulon de carrosserie (1/4 x ¾ po)2
Contre-écrou (¼ po)2

Montez les 2 supports de rétroviseur au moyen des 2 boulons de carrosserie (¼ × ¾ po) et 2 contre-écrous (¼ po), comme montré à la Figure 5.

g429217

Figure 5

Pose du rétroviseur

Pour les modèles GTX et Vista avec abri

Pièces nécessaires pour cette opération:

Rétroviseur grand angle1
Bouton du guidon2
Boulon de carrosserie (1/4 x ¾ po)1

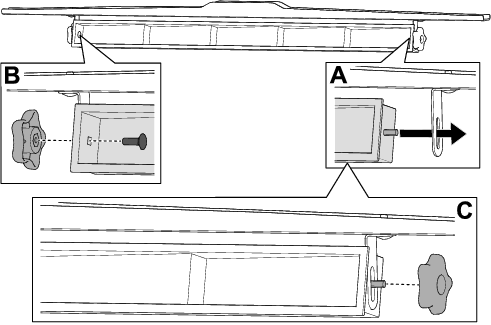

  1. Glissez le rétroviseur sur le support de rétroviseur (A de la Figure 6).

  2. Fixez le côté gauche du rétroviseur grand angle au support de rétroviseur à l’aide d’un boulon de carrosserie (¼ × ¾ po) et d’un bouton de guidon (B de la Figure 6).

  3. Fixez le côté droit du rétroviseur grand angle à l’aide d’un bouton de guidon (C de la Figure 6).

    g429249

    Figure 6

  4. Réglez la hauteur et l’angle du rétroviseur ; voir Réglage de la hauteur et de l’angle du rétroviseur.

  5. Au besoin, installez le support de l'abri sur la machine à l’aide des fixations précédemment retirées ; voir Figure 2.

Utilisation

Réglage de la hauteur et de l’angle du rétroviseur

Réglez la hauteur et l’angle du rétroviseur comme montré à la Figure 7.

g429252

Figure 7
