Vidvinkelspejlsæt

1. Parker maskinen på en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk for maskinen, og tag nøglen ud.

Til Workman^® GTX-modeller med kalechemodel 07921 eller 07922

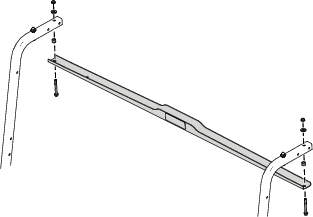

Afmonter kalechens støttebeslag som vist i Figur 2.

Note: Gem støttebeslaget samt skruer og møtrikker til senere montering.

Til Workman GTX-modeller med kalechemodel 07921 eller 07922

Dele, der skal bruges til dette trin:

Spejlbeslag	2
Bræddebolt (¼" x ¾")	2
Låsemøtrik (¼")	2

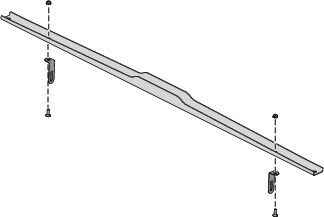

Monter de 2 spejlbeslag på kalechens støttebeslag med de 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 3.

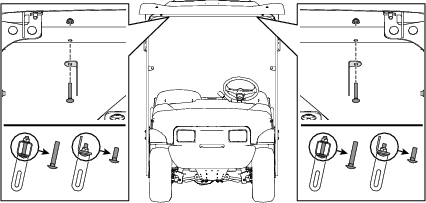

Til Workman GTX-modeller med kalechemodel 07140 til 2 personer eller kalechemodel 07141 til 4 personer

Dele, der skal bruges til dette trin:

Spejlbeslag	2
Bræddebolt (¼" x ¾")	2
Låsemøtrik (¼")	2
Bræddebolt (¼" x 1½")	2

Monter de 2 spejlbeslag med de 2 bræddebolte (¼" x ¾" eller ¼" x 1½") og 2 låsemøtrikker (¼") som vist i Figur 4.

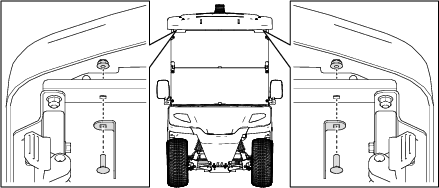

Til Vista™-shuttlebiler med kaleche

Dele, der skal bruges til dette trin:

Spejlbeslag	2
Bræddebolt (¼" x ¾")	2
Låsemøtrik (¼")	2

Monter de 2 spejlbeslag med de 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼") som vist i Figur 5.

Til GTX- og Vista-modeller med kaleche

Dele, der skal bruges til dette trin:

Vidvinkelspejl	1
Håndtagsknap	2
Bræddebolt (¼" x ¾")	1

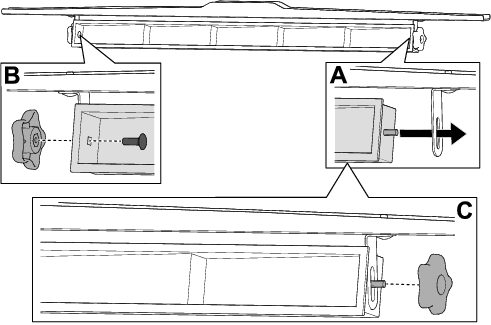

1. Skub spejlet ind på spejlbeslaget (A i Figur 6).

2. Fastgør venstre side af vidvinkelspejlet til spejlbeslaget med en bræddebolt (¼" x ¾") og et håndtagsgreb (B i Figur 6).

3. Fastgør højre side af vidvinkelspejlet ved hjælp af et håndtagsgreb (C i Figur 6).



   Figur 6

4. Juster spejlets højde og vinkel. Se Justering af højden og vinklen på spejlet.

5. Monter om nødvendigt kalechens støttebeslag på maskinen ved hjælp af fastgørelsesanordningerne, der blev fjernet tidligere. Se Figur 2.

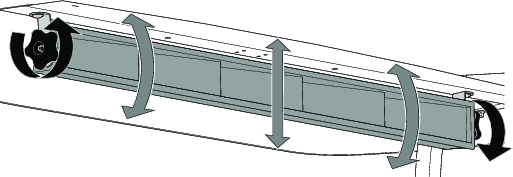

Justering af højden og vinklen på spejlet som vist i Figur 7.
