Laajakulmapeilisarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Katkaise koneesta virta ja irrota virta-avain.

Workman^® GTX -mallit, joissa on katosmalli 07921 tai 07922

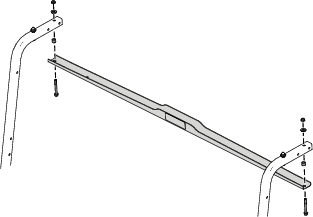

Irrota katoksen tukikannatin kuvan mukaisesti (Kuva 2).

Note: Säilytä tukikannatin ja kiinnitystarvikkeet myöhempää asennusta varten.

Workman GTX -mallit, joissa on katosmalli 07921 tai 07922

Vaiheeseen tarvittavat osat:

Peilin kannatin	2
Lukkopultti (¼ × ¾ tuumaa)	2
Lukkomutteri (¼ tuumaa)	2

Asenna kaksi peilin kannatinta katoksen tukikannattimeen kahdella lukkopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 3).

Workman GTX -mallit, joissa on kahden henkilön katos (malli 07140) tai neljän henkilön katos (malli 07141)

Vaiheeseen tarvittavat osat:

Peilin kannatin	2
Lukkopultti (¼ × ¾ tuumaa)	2
Lukkomutteri (¼ tuumaa)	2
Lukkopultti (¼ × 1-½ tuumaa)	2

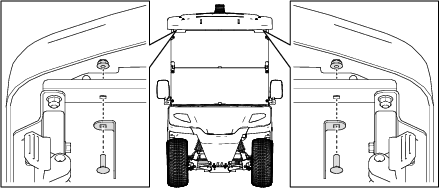

Asenna kaksi peilin kannatinta kahdella lukkopultilla (¼ × ¾ tuumaa tai ¼ × 1‑½ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 4).

Vista™ Shuttle Vehicle ‑ajoneuvot, joissa on katos

Vaiheeseen tarvittavat osat:

Peilin kannatin	2
Lukkopultti (¼ × ¾ tuumaa)	2
Lukkomutteri (¼ tuumaa)	2

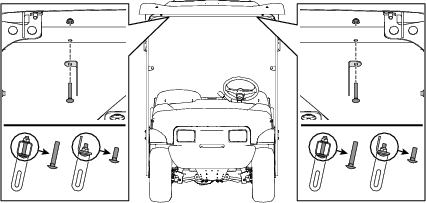

Asenna kaksi peilin kannatinta kahdella lukkopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 5).

GTX- ja Vista-mallit, joissa on katos

Vaiheeseen tarvittavat osat:

Laajakulmapeili	1
Kahvan nuppi	2
Lukkopultti (¼ × ¾ tuumaa)	1

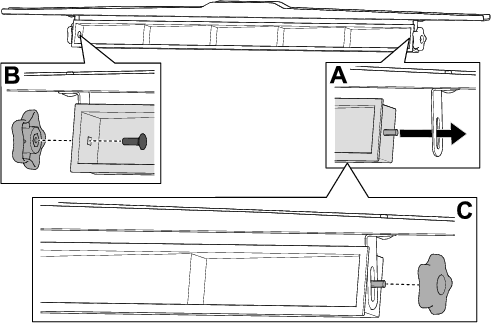

1. Liu’uta peili peilin kannattimeen (Kuva 6, kohta A).

2. Kiinnitä laajakulmapeilin vasen puoli peilin kannattimeen lukkopultilla (¼ × ¾ tuumaa) ja kahvan nupilla (Kuva 6, kohta B).

3. Kiinnitä laajakulmapeilin oikea puoli kahvan nupilla (Kuva 6, kohta C).



   Kuva 6

4. Säädä peilin korkeus ja kulma. Katso kohta Peilin korkeuden ja kulman säätö.

5. Asenna tarvittaessa katoksen tukikannatin koneeseen aiemmin irrotetuilla kiinnitystarvikkeilla kuvan mukaisesti (Kuva 2).

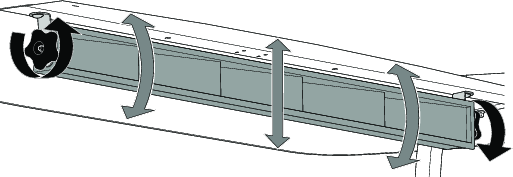

Säädä peilin korkeus ja kulma kuvan mukaisesti (Kuva 7).
