Kit de retrovisor panorámico

Model No. 133-1009-Serial No. and Up

Instalación

Preparación de la máquina

  1. Estacione la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Pare el motor y retire la llave de contacto.

g038447

Figura 1

Retirada del soporte de la capota

Para Modelos Workman® GTX con capota Modelo 07921 o 07922

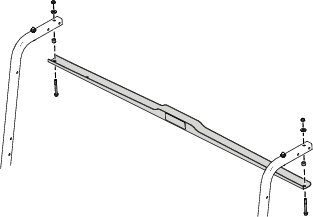

Retire el soporte de la capota como se muestra en la Figura 2.

Note: Guarde el soporte y las fijaciones para su instalación posterior.

g428963

Figura 2

Instalación de los soportes del retrovisor

Modelos Workman GTX con capota Modelo 07921 o 07922

Piezas necesarias en este paso:

Soporte del retrovisor2
Perno de cuello cuadrado (¼" x ¾")2
Contratuerca (¼")2

Instale los 2 soportes del retrovisor en el soporte de la capota usando los 2 pernos de cuello cuadrado (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 3.

g428962

Figura 3

Instalación de los soportes del retrovisor

Para Modelos Workman GTX con capota para 2 personas Modelo 07140 o capota para 4 personas Modelo 07141

Piezas necesarias en este paso:

Soporte del retrovisor2
Perno de cuello cuadrado (¼" x ¾")2
Contratuerca (¼")2
Perno de cuello cuadrado (½" x 1½")2

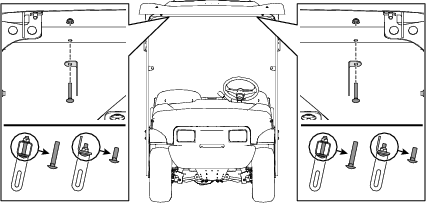

Instale los 2 soportes del retrovisor usando los 2 pernos de cuello cuadrado (¼" x ¾” o ¼" x 1½") y 2 contratuercas (¼"), como se muestra en la Figura 4.

g429250

Figura 4

Instalación de los soportes del retrovisor

Para vehículos de transporte Vista™ con capota

Piezas necesarias en este paso:

Soporte del retrovisor2
Perno de cuello cuadrado (¼" x ¾")2
Contratuerca (¼")2

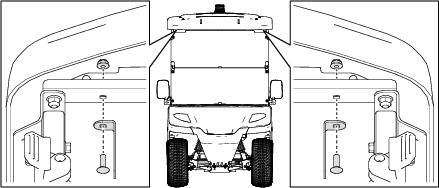

Instale los 2 soportes del retrovisor usando los 2 pernos de cuello cuadrado (¼" x ¾”) y 2 contratuercas (¼"), como se muestra en la Figura 5.

g429217

Figura 5

Instalación del retrovisor

Para modelos GTX y Vista con capota

Piezas necesarias en este paso:

Retrovisor panorámico1
Pomode sujeción2
Perno de cuello cuadrado (¼" x ¾")1

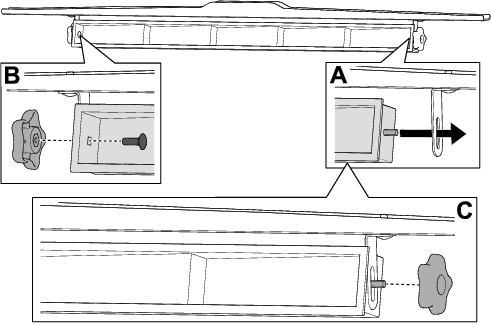

  1. Deslice el retrovisor sobre el soporte (Figura 6, A).

  2. Sujete el lado izquierdo del retrovisor panorámico al soporte del retrovisor usando un perno de cuello cuadrado (¼" x ¾") y un pomo de sujeción (Figura 6, B).

  3. Sujete el lado derecho de retrovisor panorámico usando un pomo de sujeción (Figura 6, C).

    g429249

    Figura 6

  4. Ajuste la altura y el ángulo del retrovisor; consulte la Ajuste de la altura y el ángulo del retrovisor.

  5. Si es necesario, monte el soporte de la capota a la máquina usando las fijaciones que retiró previamente; consulte la Figura 2.

Operación

Ajuste de la altura y el ángulo del retrovisor

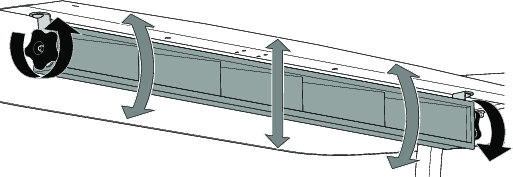

Ajuste la altura y el ángulo del retrovisor como se muestra en la Figura 7.

g429252

Figura 7
