Weitwinkel-Spiegel

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

Für Workman^®-GTX-Modelle mit Sonnendach Modell 07921 oder 07922

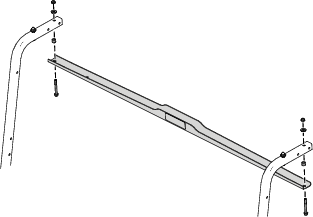

Entfernen Sie die Sonnendachhalterung, wie in Bild 2 dargestellt.

Note: Bewahren Sie die Halterung und die Beschlagteile für die spätere Montage auf.

Für Workman-GTX-Modelle mit Sonnendach Modell 07921 oder 07922

Für diesen Arbeitsschritt erforderliche Teile:

Spiegelhalterung	2
Schlossschraube (¼" x ¾")	2
Sicherungsmutter (¼")	2

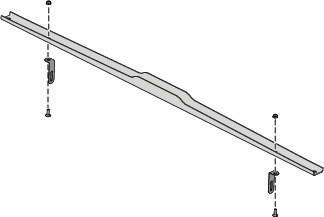

Befestigen Sie die beiden Spiegelhalterungen an der Sonnendachhalterung mit zwei Schlossschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼"), wie in Bild 3 dargestellt.

Für Workman-GTX-Modelle mit Sonnendach für 2-Personen (Modell 07140) oder 4-Personen (Modell 07141)

Für diesen Arbeitsschritt erforderliche Teile:

Spiegelhalterung	2
Schlossschraube (¼" x ¾")	2
Sicherungsmutter (¼")	2
Schlossschraube (¼" x 1½")	2

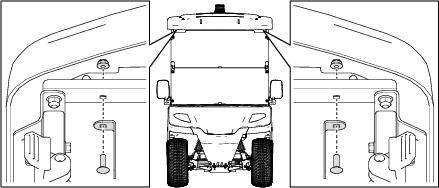

Befestigen Sie die beiden Spiegelhalterungen mit den beiden Schlossschrauben (¼" x ¾" oder ¼" x 1½") und zwei Sicherungsmuttern (¼"), wie in Bild 4 dargestellt.

Für Vista™-Shuttle-Fahrzeuge mit einem Sonnendach

Für diesen Arbeitsschritt erforderliche Teile:

Spiegelhalterung	2
Schlossschraube (¼" x ¾")	2
Sicherungsmutter (¼")	2

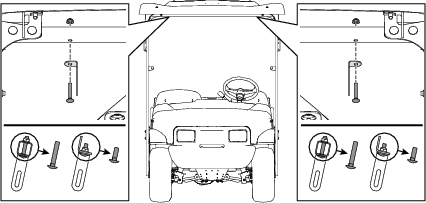

Befestigen Sie die beiden Spiegelhalterungen mit den beiden Schlossschrauben (¼" x ¾") und zwei Sicherungsmuttern (¼"), wie in Bild 5 dargestellt.

Für GTX- und Vista-Modelle mit einem Sonnendach

Für diesen Arbeitsschritt erforderliche Teile:

Weitwinkel-Spiegel	1
Griffschraube	2
Schlossschraube (¼" x ¾")	1

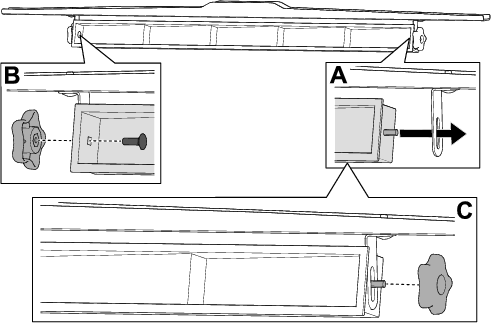

1. Schieben Sie den Spiegel auf die Spiegelhalterung (A in Bild 6).

2. Befestigen Sie die linke Seite des Weitwinkel-Spiegels an der Spiegelhalterung mit einer Schlossschraube (¼" x ¾") und einer Griffschraube (B von Bild 6).

3. Befestigen Sie die rechte Seite des Weitwinkel-Spiegels mit einer Griffschraube (C von Bild 6).



   Bild 6

4. Höhe und Winkel des Spiegels einstellen, siehe Höhe und Winkel des Spiegels einstellen.

5. Befestigen Sie bei Bedarf die Sonnendachhalterung mit den zuvor entfernten Beschlagteilen an der Maschine; sieheBild 2

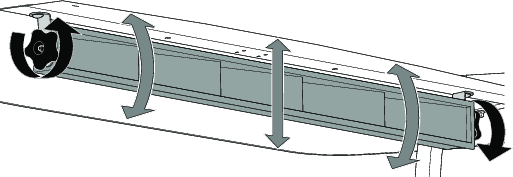

Stellen Sie die Höhe und den Winkel des Spiegels wie in Bild 7 dargestellt ein.
