Homologācijas luktura komplekts

1. Virziet numura zīmes stiprinājumu gar numura zīmes kronšteina augšpusi, turot 2 lielos savienotājus un drošinātāju pa kreisi (Zīmējums 1).

2. Fiksējiet vadu stiprinājumu pie kronšteina, spiežot 4 iespiežamos fiksatorus uz stiprinājuma atbilstošajos kronšteina caurumos (Zīmējums 1).

3. Virziet numura zīmes lampiņas savienotājus cauri lielajiem caurumiem abos kronšteina galos un savienojiet tos ar 2 numura zīmes lampiņām (Zīmējums 1).

4. Uzstādiet lampiņas uz kronšteina, izmantojot 4 sešstūrveida galviņas ligzdveida bultskrūves (#10 × 1") un 4 skavas uzgriežņus, kā parādīts Zīmējums 1.

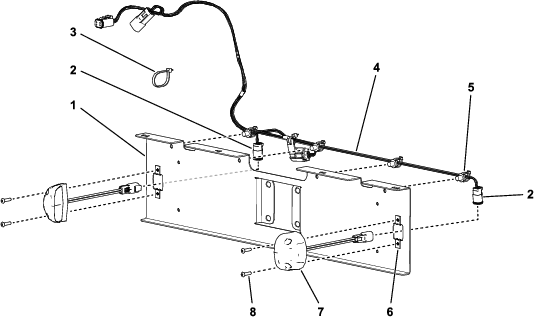

   Zīmējums 1

   1. Numura zīmes kronšteins
   2. Zīmes lampiņas savienotājs
   3. Kabeļa savienojums
   4. Numura zīmes vadu stiprinājums
   5. Iespiežamais fiksators
   6. Skavas uzgrieznis
   7. Numura zīmes lampiņa
   8. Sešstūrveida galviņas ligzdveida bultskrūve

5. Uzstādiet kronšteinu uz sava Workman šādi:

   • Workman GTX: izmantojot 4 sešstūrveida atloka bultskrūves (5/16 × ¾"), uzstādiet kronšteinu pie kravas platformas apakšpuses (A Zīmējums 2).

     Note: Homologācijas luktura komplekts un bremžu signāla komplekts nav saderīgs ar Workman GTX tērauda platformu.

   • Workman MDX: noņemiet 2 esošās atloka galviņas bultskrūves no kravas platformas apakšpuses un izmantojiet tās, lai uzstādītu kronšteinu (B Zīmējums 2).

   • Workman HDX: noņemiet 4 esošās atloka galviņas bultskrūves no sakabes plāksnes un izmantojiet tās, lai uzstādītu kronšteinu (C Zīmējums 2).

     Note: Pārliecinieties, ka virzāt vadu stiprinājumu virs sakabes.

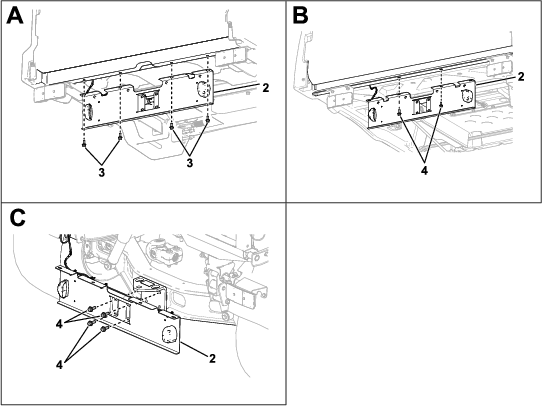

   Zīmējums 2

   Aizmugure

   1. Mašīnas aizmugure
   2. Kronšteins
   3. Sešstūrveida atloka bultskrūve (5/16 × ¾")
   4. Esošā atloka galviņas bultskrūve (MDX un HDX)

6. Atvienojiet bremžu un signāla komplekta vadu stiprinājumu no kreisās puses aizmugures luktura un ievietojiet aizmugures luktura savienotāju no šī komplekta (Zīmējums 3).

7. Izmantojot otru savienotāju uz vadu stiprinājuma šajā komplektā, savienojiet to ar bremžu un signāla komplekta vadu stiprinājumu, ko tikko atvienojāt (Zīmējums 3).



   Zīmējums 3

   Kreisās puses aizmugures luktura skats

   1. Homologācijas komplekta vadu stiprinājums
   2. Kreisās puses aizmugures lukturis
   3. Bremžu un signāla komplekta vadu stiprinājums

8. Izmantojiet kabeļa savienojumu, lai fiksētu lieko vadu stiprinājumu pie mašīnas.

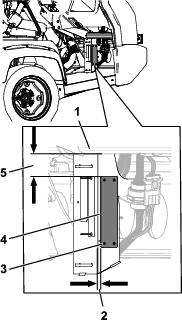

1. Uzstādiet sērijas numura plāksni, izmantojot 4 izvirzītās kniedes (3 × 10 mm) vietā, kas parādīta Zīmējums 4.

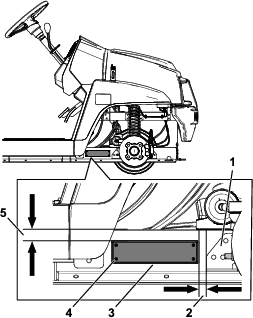

   Zīmējums 4

   Riepa nav parādīta

   1. Kronšteins
   2. 13 mm pa kreisi no kronšteina
   3. Sērijas numura plāksne
   4. Izvirzītā kniede (3 × 10 mm)
   5. 19 mm zem rāmja malas

2. Iespiediet sērijas numuru uz mašīnas vietā, kas parādīta Zīmējums 5.

   Note: Teksta izmēram ir jābūt 7 mm vai lielākam.



   Zīmējums 5

   Riepa nav parādīta

   1. Iespiediet sērijas numuru šeit.

1. Uzstādiet sērijas numura plāksni, izmantojot 4 izvirzītās kniedes (3 × 10 mm) vietā, kas parādīta Zīmējums 6.



   Zīmējums 6

   1. Rāmis
   2. Izvirzītā kniede (3 × 10 mm)
   3. Sērijas numura plāksne
   4. 11 mm
   5. 11 mm
   6. Balsts

2. Iespiediet sērijas numuru uz mašīnas vietā, kas parādīta Zīmējums 7.

   Note: Teksta izmēram ir jābūt 7 mm vai lielākam.



   Zīmējums 7

   1. Iespiediet sērijas numuru šeit.

1. Uzstādiet sērijas numura plāksni, izmantojot 4 izvirzītās kniedes (3 × 10 mm) vietā, kas parādīta Zīmējums 8.



   Zīmējums 8

   1. Balsta caurule
   2. 8 mm
   3. Izvirzītā kniede (3 × 10 mm)
   4. Sērijas numura plāksne
   5. 47 mm

2. Iespiediet sērijas numuru uz mašīnas vietā, kas parādīta Zīmējums 9.

   Note: Teksta izmēram ir jābūt 7 mm vai lielākam.



   Zīmējums 9

   1. Iespiediet sērijas numuru šeit.

1. Mašīnas kreisajā pusē mēriet 51 mm no apakšas, pa kreisi no sēdekļa pamatnes sāniem, un atzīmējiet šo vietu (Zīmējums 10).

2. Mēriet 57 mm tieši virs šīs vietas un atzīmējiet šo vietu (Zīmējums 10).

3. Mēriet 83 mm pa kreisi no 2 solī atzīmētās vietas un atzīmējiet šo vietu (Zīmējums 10).

4. Mēriet 80 mm pa kreisi no 3 solī atzīmētās vietas, pēc tam mēriet 299 mm tieši virs šīs vietas un atzīmējiet šo vietu (Zīmējums 10).

5. Mēriet 83 mm pa labi no 4 solī atzīmētās vietas un atzīmējiet šo vietu (Zīmējums 10).

6. Izurbiet 5 mm caurumu katrā no 4 atzīmētajām vietām (Zīmējums 10).

   Brīdinājums

   Ievērojiet piesardzību, urbjot caurumus sēdekļa pamatnes sānos.

   Workman GTX benzīna daudzfunkcionālajam transportlīdzeklim degvielas tvertne atrodas aiz sēdekļa pamatnes sāniem mašīnas vadītāja pusē, un akumulators atrodas aiz sēdekļa pamatnes sāniem mašīnas pasažiera pusē.

   Workman GTX elektriskajam daudzfunkcionālajam transportlīdzeklim akumulatora lādētājs atrodas aiz sēdekļa pamatnes sāniem mašīnas vadītāja pusē.

   Workman GTX litija daudzfunkcionālajam transportlīdzeklim akumulatora lādētājs atrodas aiz sēdekļa pamatnes sāniem mašīnas pasažiera pusē.

   Ja jūs urbjat pārāk dziļi sēdekļa pamatnes sānos, jūs varat sabojāt šos elementus.

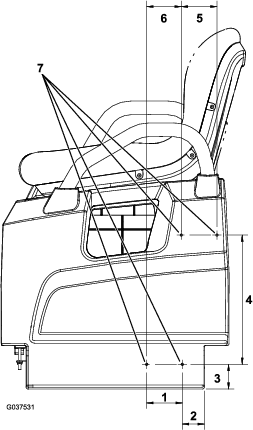

   Zīmējums 10

   Parādīta mašīnas kreisā puse

   1. 83 mm
   2. 51 mm
   3. 57 mm
   4. 299 mm
   5. 83 mm
   6. 80 mm
   7. Urbiet šajās 4 vietās.

7. Uzstādiet plāksnes montāžas kronšteinu pie sēdekļa pamatnes sāniem, izmantojot 4 izvirzītās kniedes (3/16 × 15/16"), kā parādīts Zīmējums 11.



   Zīmējums 11

   Parādīta mašīnas kreisā puse

   1. Sēdekļa pamatnes sāni
   2. Plāksnes montāžas kronšteins
   3. Izvirzītā kniede (3/16 × 15/16")

8. Uzstādiet ātruma plāksni pie plāksnes montāžas kronšteina, izmantojot 3 izvirzītās kniedes (3/16 × 15/16"), kā parādīts Zīmējums 12.



   Zīmējums 12

   Parādīta mašīnas kreisā puse

   1. Plāksnes montāžas kronšteins
   2. Ātruma plāksne
   3. Izvirzītā kniede (3/16 × 15/16")

9. Atkārtojiet procedūru mašīnas labajā pusē.

1. Bagāžas nodalījuma labajā pusē mēriet 95 mm no bagāžas nodalījuma durvju labās malas un 70 mm no bagāžas nodalījuma augšpuses un atzīmējiet šo vietu (Zīmējums 13).

2. Mēriet 128 mm uz leju no cauruma, kas atzīmēts 1 solī, un 74 mm pa labi un pa kreisi, un atzīmējiet šīs 2 vietas (Zīmējums 13).

3. Izurbiet 5 mm caurumu katrā no 3 atzīmētajām vietām (Zīmējums 13).

   Important: Urbiet cauri tikai 1 bagāžas nodalījuma durvju sienai.



   Zīmējums 13

   1. 74 mm
   2. 95 mm
   3. 70 mm
   4. 128 mm
   5. Urbiet šajās 3 vietās.

4. Uzstādiet ātruma plāksni pie bagāžas nodalījuma durvīm, izmantojot 3 izvirzītās kniedes (3/16 × 15/16"), kā parādīts Zīmējums 14.



   Zīmējums 14

   1. Ātruma plāksne
   2. Izvirzītā kniede (3/16 × 15/16")

1. Bagāžas nodalījuma kreisajā pusē mēriet 136 mm no līstes labās malas un 60 mm no bagāžas nodalījuma platformas augšpuses un atzīmējiet šo vietu (Zīmējums 15).

2. Mēriet 128 mm uz leju no cauruma, kas atzīmēts 1 solī, un 74 mm pa labi un pa kreisi, un atzīmējiet šīs 2 vietas (Zīmējums 15).

3. Izurbiet 5 mm caurumu katrā no 3 atzīmētajām vietām (Zīmējums 15).

   Important: Urbiet cauri tikai 1 kravas platformas sienai.



   Zīmējums 15

   Parādīta mašīnas kreisā puse

   1. 136 mm
   2. 74 mm
   3. Urbiet šajās 3 vietās.
   4. 128 mm
   5. 60 mm

4. Uzstādiet ātruma plāksni pie kravas platformas sāniem, izmantojot 3 izvirzītās kniedes (3/16 × 15/16"), kā parādīts Zīmējums 16.



   Zīmējums 16

   Parādīta mašīnas kreisā puse

5. Atkārtojiet procedūru mašīnas labajā pusē.

1. Bagāžas nodalījuma labajā pusē mēriet 130 mm no bagāžas nodalījuma durvju labās malas un 60 mm no bagāžas nodalījuma augšpuses un atzīmējiet šo vietu (Zīmējums 17).



   Zīmējums 17

   1. 74 mm
   2. 130 mm
   3. 60 mm
   4. 128 mm
   5. Urbiet šajās 3 vietās.

2. Mēriet 128 mm uz leju no cauruma, kas atzīmēts 1 solī, un 74 mm pa labi un pa kreisi, un atzīmējiet šīs 2 vietas (Zīmējums 17).

3. Izurbiet 5 mm caurumu katrā no 3 atzīmētajām vietām (Zīmējums 17).

   Important: Urbiet cauri tikai 1 bagāžas nodalījuma durvju sienai.

4. Uzstādiet ātruma plāksni pie bagāžas nodalījuma durvīm, izmantojot 3 izvirzītās kniedes (3/16 × 15/16"), kā parādīts Zīmējums 18.



   Zīmējums 18

   1. Ātruma plāksne
   2. Izvirzītā kniede (3/16 × 15/16")

1. Kravas platformas kreisajā pusē pievienojiet ātruma uzlīmi pie zonas starp otro un trešo kanālu, kā parādīts Zīmējums 19.



   Zīmējums 19

   1. Ātruma uzlīme (32 km/h)

2. Atkārtojiet procedūru mašīnas labajā pusē.

Uz bagāžas nodalījuma durvīm pievienojiet ātruma uzlīmi pie zonas starp aizmugures logotipu un labās puses kanālu, kā parādīts Zīmējums 20.

Zīmējums 20

1. Ātruma uzlīme (32 km/h)
