Lederullsett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Senk klippeenheten

4. Slå av motoren og ta ut nøkkelen.

Deler som er nødvendige for dette trinnet:

1. Åpne panseret.

2. Avlast spenningen på remmen, og flytt remmen vekk fra monteringsområdet.

3. Fjern valsetappen, bolten og den eksisterende lederullen, som vist i Figur 1.

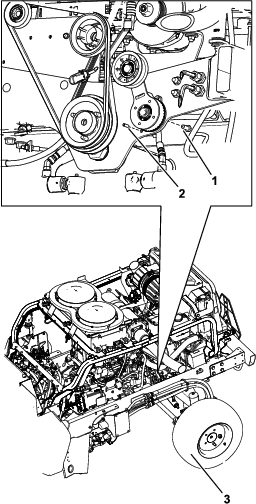

   Figur 1

   1. Bolt
   2. Valsetapp
   3. Venstre dekk bak

4. Juster malen til rammen ved hjelp av hullene som er merket med 1 i Figur 2.

5. Marker plasseringen av hullene som er merket med 3 i Figur 2.

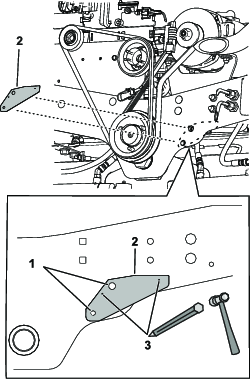

   Figur 2

   1. Juster hullene til rammen
   2. Mal
   3. Marker hullene her.

6. Fjern malen.

7. Bor to hull (13/32 tomme) ved de markerte punktene (Figur 3).

   Advarsel

   Bruk av drill uten egnede vernebriller kan føre til at det kommer rusk inn i øynene og forårsake skade.

   Bruk alltid vernebriller når du borer.

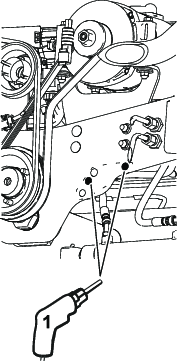

   Figur 3

   1. Bor hull (13/32 tomme)

Deler som er nødvendige for dette trinnet:

1. Monter lederullen til lederullarmen med en bolt (½ x 1¾ tommer), et avstandsstykke og én låsemutter (½ tomme). Se Figur 4.



   Figur 4

   1. Låsemutter (½ tomme)
   2. Lederull
   3. Avstandsstykke
   4. Lederullarm
   5. Bolt (½ x 1¾ tomme)

2. Monter smøreniplene som passer inn i lederullsstøtten, som vist i Figur 5.

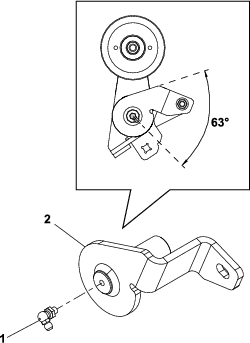

   Figur 5

   1. Smørenippel
   2. Lederullstøtte

3. Installer lederullstøtten og lederullarmen til rammen på maskinen med to bolter (⅜ x 1¼ tomme), to hylser, en fjær og en nylonlåsemutter (⅜ tomme). Se Figur 6.

4. Installer fjærendene som vist i Figur 7.



   Figur 6

   1. Lederullstøtte
   2. Fjær
   3. Lederullarm
   4. Bolt (⅜ x 1¼ tomme)
   5. Hylse
   6. Mutter (⅜ tomme)

5. Ved hjelp av en skralle (⅜ tomme) i det firkantede hullet til lederullarmen, roter lederullarmen og monter beltet rundt lederullen (Figur 7).



   Figur 7

   1. Fjærende
   2. Gjør lederullarmen vinkelrett

6. Lukk panseret, og fest det med de to panserlåsene.
