Kit de rolete

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desça a unidade de corte.

4. Desligue o motor e retire a chave.

Peças necessárias para este passo:

1. Abra o capot.

2. Elimine a tensão da correia e afaste a correia da área de instalação.

3. Retire o pino de segurança e a polia intermédia existente que se mostra na Figura 1.

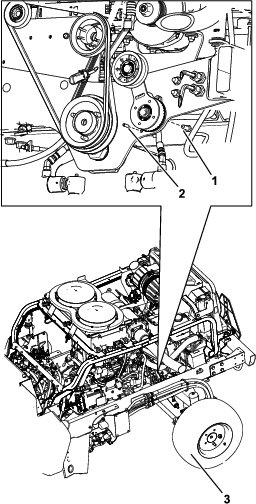

   Figura 1

   1. Parafuso
   2. Pino de segurança
   3. Pneu traseiro esquerdo

4. Alinhe o modelo na estrutura utilizando os furos rotulados 1 na Figura Figura 2.

5. Marque com punção o local dos furos rotulados 3 na Figura 2.

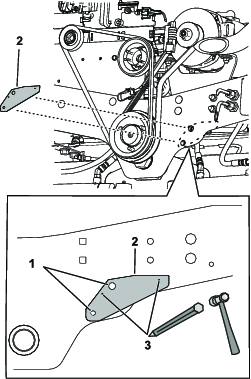

   Figura 2

   1. Alinhar os furos com a estrutura
   2. Modelo
   3. Marcar com punção os furos aqui.

6. Remova o modelo.

7. Faça dois furos (13/32 pol.) nos locais marcados com punção (Figura 3).

   Aviso

   Utilizar um furador sem a proteção ocular adequada pode permitir que entrem detritos nos olhos, causando ferimentos.

   Ao perfurar, utilize sempre proteção ocular.

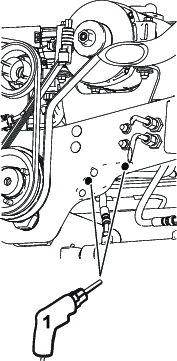

   Figura 3

   1. Faça estes furos (13/32 pol.)

Peças necessárias para este passo:

1. Instale a polia intermédia no braço intermédio com um parafuso (½ x 1-¾ pol.), espaçador e uma porca de bloqueio (½ pol.); consulte a Figura 4.



   Figura 4

   1. Porca de bloqueio (½ pol.)
   2. Polia intermédia
   3. Espaçador
   4. Braço intermédio
   5. Parafuso (½ pol. x 1¾ pol.)

2. Instale o bocal de lubrificação no suporte do rolete como se mostra na Figura 5.



   Figura 5

   1. Bocal de lubrificação
   2. Suporte do rolete

3. Instale o suporte do rolete e braço intermédio na estrutura da máquina com dois parafusos (3/8 pol. x 1-¼ pol.), dois casquilhos, uma mola e uma porcas de bloqueio de nylon (⅜ pol.); consulte a Figura 6.

4. Instale as extremidades da mola como se mostra na Figura 7.



   Figura 6

   1. Suporte do rolete
   2. Mola
   3. Braço intermédio
   4. Parafuso (⅜ pol. x 1¼ pol.)
   5. Casquilho
   6. Porca (⅜ pol.)

5. Utilizando uma chave de 3/8 pol. no quadrado no braço intermédio, rode o braço intermédio e instale a correia em redor da polia intermédia (Figura 7).



   Figura 7

   1. Extremidade da mola tensora
   2. Quadrado no braço intermédio

6. Feche o capot e fixe-o com os dois trincos.
