Set met spanpoelie

1. Parkeer de machine op een horizontaal oppervlak.

2. Haal de parkeerrem aan.

3. Breng de maai-eenheid omlaag.

4. Zet de motor af en haal het sleuteltje uit het contact.

Benodigde onderdelen voor deze stap:

1. Open de motorkap.

2. Haal de spanning van de riem en trek de riem weg van het montagegedeelte.

3. Verwijder de rolpen, bout en de bestaande spanpoelie; zie Figuur 1.

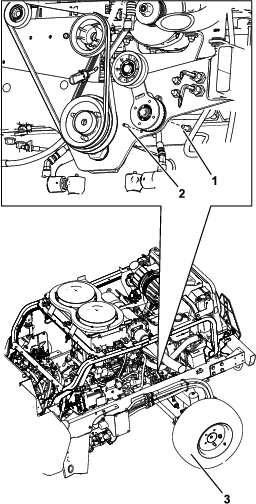

   Figuur 1

   1. Bout
   2. Rolpen
   3. Linkerachterband

4. Lijn het sjabloon uit met het frame; maak hierbij gebruik van de openingen met de aanduiding 1 in afbeelding Figuur 2.

5. Pons de locatie van de openingen met de aanduiding 3 in Figuur 2.

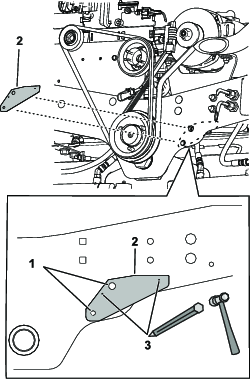

   Figuur 2

   1. Lijn de openingen uit met het frame
   2. Sjabloon
   3. Pons hier de openingen.

6. Verwijder het sjabloon.

7. Boor 2 openingen (13/32") in de geponste locaties (Figuur 3).

   Waarschuwing

   Een boor gebruiken zonder geschikte oogbescherming kan ertoe leiden dat vuil in het oog belandt en letsel veroorzaakt.

   Draag altijd oogbescherming wanneer u boort.



   Figuur 3

   1. Boorgaten (13/32")

Benodigde onderdelen voor deze stap:

1. Monteer de spanpoelie aan de arm van de spanpoelie met een bout (½" x 1¾"), afstandsstuk en 1 borgmoer (½"); zie Figuur 4.



   Figuur 4

   1. Borgmoer (½")
   2. Spanpoelie
   3. Afstandsstuk
   4. Arm van spanpoelie
   5. Bout (½" x 1¾")

2. Monteer de smeernippel in de steun van de spanpoelie zoals getoond in Figuur 5.

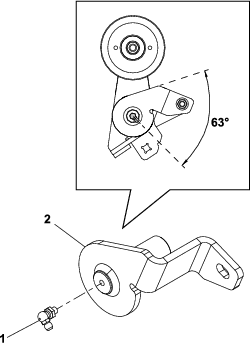

   Figuur 5

   1. Smeernippel
   2. Steun van spanpoelie

3. Monteer de steun van de spanpoelie en de arm van de spanpoelie aan het frame van de machine met 2 bouten (⅜" x 1¼"), 2 lagerbussen, een veer en een nylon borgmoer (⅜"); zie Figuur 6.

4. Monteer de uiteinden van de veer zoals getoond in Figuur 7.



   Figuur 6

   1. Steun van spanpoelie
   2. Veer
   3. Arm van spanpoelie
   4. Bout (⅜" x 1¼")
   5. Lagerbus
   6. Moer (⅜")

5. Steek een momentsleutel (⅜") in de vierkante opening in de arm van de spanpoelie, draai de arm van de spanpoelie en monteer de riem rond de spanpoelie (Figuur 7).



   Figuur 7

   1. Uiteinde van veer
   2. Vierkante opening in arm van spanpoelie

6. Sluit de motorkap en zet deze vast met de 2 vergrendelingen.
