Löprullesats

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk ned klippenheten.

4. Stäng av motorn och ta ut nyckeln.

Delar som behövs till detta steg:

1. Öppna motorhuven.

2. Lossa spänningen från remmen och flytta den från monteringsområdet.

3. Ta bort rulltappen, skruven och den befintliga mellanremskivan enligtFigur 1.

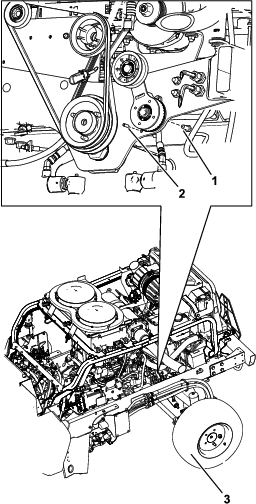

   Figur 1

   1. Bult
   2. Rulltapp
   3. Vänster bakdäck

4. Rikta in mallen mot ramen med hjälp av hålen som är markerade med 1 i Figur 2.

5. Stansa markeringarna för hålen som är markerade med 3 i Figur 2.

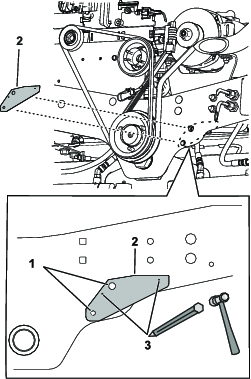

   Figur 2

   1. Rikta in hålen mot ramen
   2. Mall
   3. Stansa hålen här .

6. Ta bort mallen.

7. Borra två hål (13/32 tum) i de stansade markeringarna (Figur 3).

   Varning

   Borrning utan skyddsglasögon kan resultera i att partiklar hamnar i ögonen och skadar ögonen.

   Använd alltid ögonskydd när du borrar.

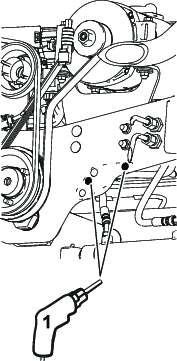

   Figur 3

   1. Borra hål (13/32 tum)

Delar som behövs till detta steg:

1. Montera mellanremskivan på mellandrevsarm med en skruv (½ x 1 ¾ tum), en distans och en låsmutter (½ tum). Se Figur 4.



   Figur 4

   1. Låsmutter (½ tum)
   2. Mellanremskiva
   3. Distansbricka
   4. Mellandrevsarm
   5. Skruv (½ x 1 ¾ tum)

2. Montera smörjnippeln i mellandrevsstödet enligt Figur 5.

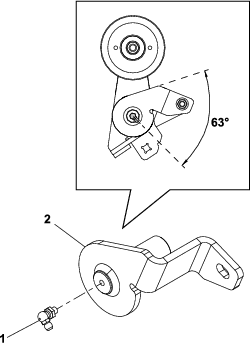

   Figur 5

   1. Smörjnippel
   2. Mellandrevsstöd

3. Montera mellandrevsstödet och mellandrevsarmen på maskinens ram med två skruvar (⅜ x 1 ¼ tum), två bussningar, en fjäder och en nylonlåsmuttern (⅜ tum). Se Figur 6.

4. Montera fjäderändarna enligt Figur 7.



   Figur 6

   1. Mellandrevsstöd
   2. Fjäder
   3. Mellandrevsarm
   4. Skruv (⅜ x 1 ¼ tum)
   5. Bussning
   6. Mutter (⅜ tum)

5. Använd en ⅜ tum spärrnyckel i det fyrkantiga hålet i mellanremskivan för att vrida på mellandrevsarmen och montera remmen runt mellanremskiva (Figur 7).



   Figur 7

   1. Fjäderände
   2. Fyrkantigt hål i mellandrevsarmen

6. Stäng huven och lås den med de två motorhuvsspärrarna.
