Kit tensor

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Baje la unidad de corte.

4. Apague el motor y retire la llave.

Piezas necesarias en este paso:

1. Abra el capó.

2. Elimine la tensión en la correa y retire la correa del área de instalación.

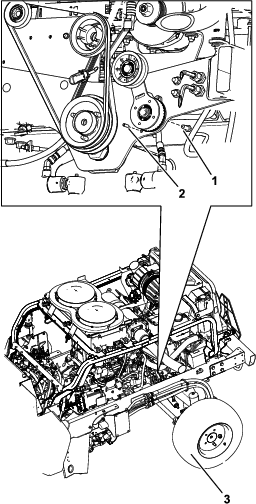

3. Retire el pasador cilíndrico, el perno y la polea tensora existente que se muestra en la Figura 1.



   Figura 1

   1. Perno
   2. Pasador cilíndrico
   3. Neumático trasero izquierdo

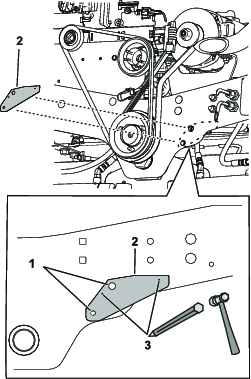

4. Alinee la plantilla en el bastidor con los taladros con la etiqueta 1 en la Figura Figura 2.

5. Perfore la ubicación de los taladros con la etiqueta 3 en la Figura 2.



   Figura 2

   1. Alinee los taladros con el bastidor
   2. Plantilla
   3. Perfore los taladros aquí.

6. Retire la plantilla.

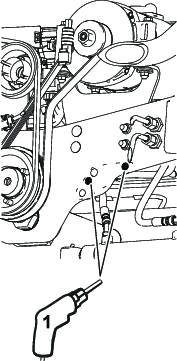

7. Realice 2 taladros (13/32") en los lugares perforados (Figura 3).

   Advertencia

   Si utiliza un taladro sin la protección ocular adecuada, puede que salten residuos al ojo y le causen lesiones.

   Al taladrar, lleve siempre protección ocular.



   Figura 3

   1. Realizar taladros (13/32")

Piezas necesarias en este paso:

1. Instale la polea tensora en el brazo tensor con un perno (½" x 1¾"), 1 espaciador y 1 contratuerca (½"); consulte la Figura 4.



   Figura 4

   1. Contratuerca (½")
   2. Polea tensora
   3. Espaciador
   4. Brazo tensor
   5. Perno (½" x 1¾")

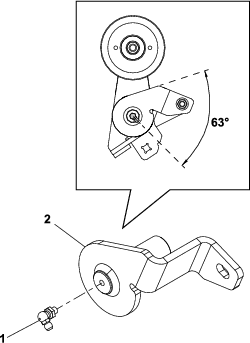

2. Instale el engrasador en el soporte tensor, tal y como se muestra en la Figura 5.



   Figura 5

   1. Engrasador
   2. Soporte tensor

3. Instale el soporte tensor y el brazo tensor al bastidor de la máquina con 2 pernos (⅜" x 1¼"), 2 casquillos, 1 muelle y una contratuerca de nailon (⅜"); consulte la Figura 6.

4. Instale los extremos del muelle tal y como se muestra en la Figura 7.



   Figura 6

   1. Soporte tensor
   2. Muelle
   3. Brazo tensor
   4. Perno (⅜" x 1¼")
   5. Casquillo
   6. Tuerca (⅜")

5. Con una llave de carraca de ⅜" en el cuadrado del brazo tensor, gire el brazo tensor e instale la correa alrededor de la polea tensora (Figura 7).



   Figura 7

   1. Extremo del muelle
   2. Cuadrado en el brazo tensor

6. Cierre el capó y sujételo con los 2 cierres.
