Kit poulie de tension

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Abaissez l'unité de coupe.

4. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

1. Ouvrez le capot.

2. Détendez la courroie et écartez-la de la surface d'installation.

3. Déposez la goupille cylindrique, le boulon et la poulie de tension existante montrés à la Figure 1.

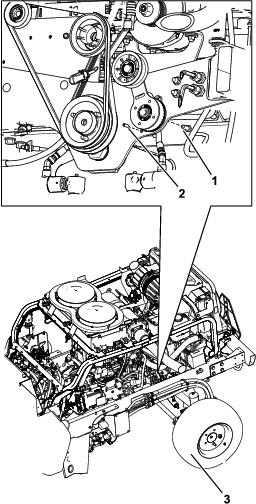

   Figure 1

   1. Boulon
   2. Goupille cylindrique
   3. Pneu arrière gauche

4. Placez le gabarit sur le cadre en utilisant les trous identifiés par 1 sur la Figure Figure 2.

5. Avec un pointeau, marquez l'emplacement des trous identifiés par 3 sur la Figure 2.

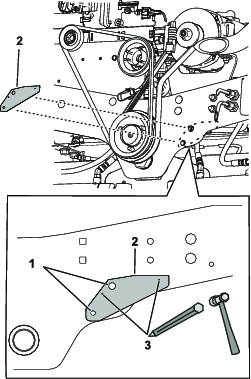

   Figure 2

   1. Alignez les trous sur le cadre
   2. Gabarit
   3. Marquer l'emplacement des trous au pointeau ici.

6. Retirez le gabarit.

7. Percez 2 trous (13/32") aux emplacements marqués au pointeau (Figure 3).

   Attention

   Des débris peuvent être projetés dans les yeux et causer des blessures en cas d'utilisation d'une perceuse sans protection oculaire adaptée.

   Portez toujours une protection oculaire pour les opérations de perçage.



   Figure 3

   1. Percer un trou (13/32")

Pièces nécessaires pour cette opération:

1. Fixez la poulie de tension sur le bras de tension à l'aide d'un boulon (½" x 1¾"), d'une rondelle et d'un contre-écrou (½") ; voir Figure 4.



   Figure 4

   1. Contre-écrou (½")
   2. Poulie de tension
   3. Entretoise
   4. Bras de poulie de tension
   5. Boulon (½" x 1¾")

2. Installez le graisseur dans le support de la poulie de tension, comme montré à la Figure 5.

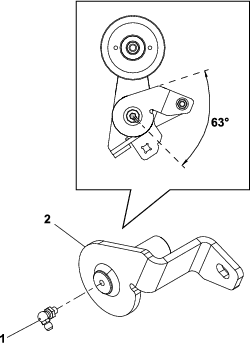

   Figure 5

   1. Graisseur
   2. Support de la poulie de tension

3. Fixez le support et le bras de la poulie de tension sur le cadre de la machine à l'aide de 2 boulons (⅜" x 1¼"), 2 bagues, un ressort et un contre-écrou en nylon (⅜") ; voir Figure 6.

4. Installez les extrémités du ressort comme montré à la Figure 7.



   Figure 6

   1. Support de la poulie de tension
   2. Ressort
   3. Bras de poulie de tension
   4. Boulon (⅜" x 1¼")
   5. Douille
   6. Écrou (⅜")

5. Introduisez un rochet de ⅜" dans le carré du bras de la poulie de tension, tournez le bras et chaussez la courroie sur la poulie de tension (Figure 7).



   Figure 7

   1. Extrémité du ressort
   2. Carré dans bras de poulie de tension

6. Refermez et sécurisez le capot avec les 2 loquets.
