Styreremskivesæt

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sænk klippeenheden.

4. Sluk for motoren, og tag nøglen ud.

Dele, der skal bruges til dette trin:

1. Åbn motorhjelmen.

2. Fjern spændingen på remmen, og flyt remmen væk fra monteringsområdet.

3. Fjern valsetappen, bolten og den eksisterende styreremskive som vist i Figur 1.

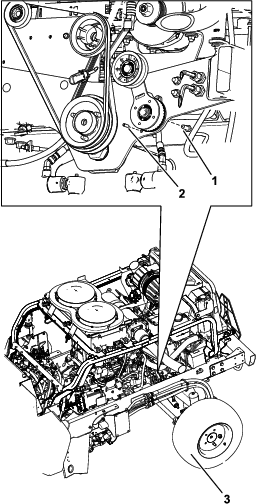

   Figur 1

   1. Bolt
   2. Valsetap
   3. Bageste, venstre dæk

4. Ret skabelonen ind efter stellet ved hjælp af hullerne, der er markeret med 1 i Figur 2.

5. Udstans placeringen af hullerne, der er markeret med 3 i Figur 2.

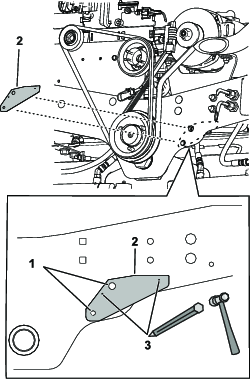

   Figur 2

   1. Ret hullerne ind efter stellet
   2. Skabelon
   3. Udstans hullerne her.

6. Fjern skabelonen.

7. Bor 2 huller (13/32") på de udstansede placeringer (Figur 3).

   Advarsel

   Hvis der bores uden at bruge beskyttelsesbriller, kan materiale trænge ind i øjnene og forårsage øjenskade.

   Bær altid beskyttelsesbriller, når der bores.

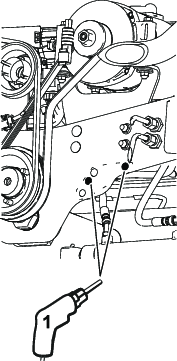

   Figur 3

   1. Bor huller (13/32")

Dele, der skal bruges til dette trin:

1. Monter styreremskiven på styrearmen med en bolt (½" x 1¾"), en afstandsbøsning og 1 låsemøtrik (½"). Se Figur 4.



   Figur 4

   1. Låsemøtrik (½")
   2. Styreremskive
   3. Afstandsbøsning
   4. Styrearm
   5. Bolt (½" x 1¾")

2. Monter smøreniplen på styreremskivens støtte som vist i Figur 5.

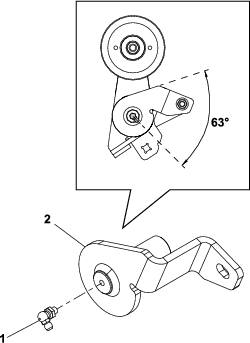

   Figur 5

   1. Smørenippel
   2. Styreremskivens støtte

3. Monter styreremskivens støtte og styrearmen på maskinens stel med 2 bolte (⅜" x 1¼"), 2 bøsninger, en fjeder og en nylonlåsemøtrik (⅜"). Se Figur 6.

4. Monter fjederenderne som vist i Figur 7.



   Figur 6

   1. Styreremskivens støtte
   2. Fjeder
   3. Styrearm
   4. Bolt (⅜" x 1¼")
   5. Bøsning
   6. Møtrik (⅜")

5. Brug en skralde på ⅜" i den firkantede åbning i styrearmen til at dreje styrearmen, og monter remmen rundt om styreremskiven (Figur 7).



   Figur 7

   1. Fjederende
   2. Firkantet åbning i styrearmen

6. Luk motorhjelmen, og fastgør den med de 2 motorhjelmslåse.
