Комплект натяжного шкива

Ротационная газонокосилка Groundsmaster® 5900 или 5910

Model No. 145-8399-Serial No. and Up

Note: Определите левую и правую стороны машины относительно места оператора.

Монтаж

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Включите стояночный тормоз.

  3. Опустите режущий блок.

  4. Выключите двигатель и извлеките ключ из замка зажигания.

Сверление отверстий для узла натяжного шкива

Детали, требуемые для этой процедуры:

Шаблон

  1. Откройте капот.

  2. Ослабьте натяжение ремня и отведите ремень в сторону от места установки.

  3. Снимите цилиндрический штифт, болт и имеющийся натяжной шкив, показанные на Рисунок 1.

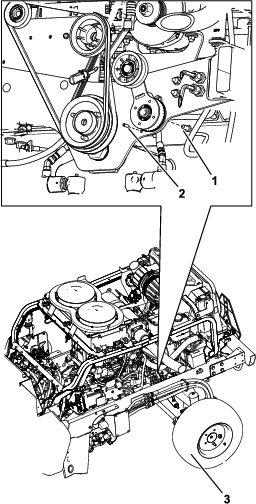

    g345925

    Рисунок 1

    1. Болт
    2. Цилиндрический штифт
    3. Левое заднее колесо

  4. Совместите шаблон с рамой, используя отверстия, обозначенные 1 на рис. Рисунок 2.

  5. Разметьте керном расположение отверстий, обозначенных 3 на Рисунок 2.

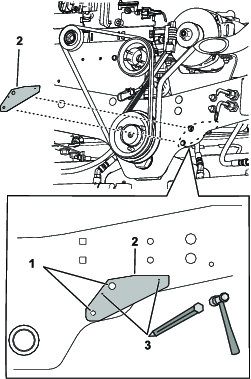

    g345928

    Рисунок 2

    1. Выровняйте отверстия относительно рамы
    2. Шаблон
    3. Накерните отверстия здесь.

  6. Снимите шаблон.

  7. Просверлите 2 отверстия (13/32 дюйма) в накерненных отметках (Рисунок 3).

    Предупреждение

    Использование дрели без надлежащей защиты глаз может привести к попаданию мусора в глаза и причинить травму.

    При сверлении всегда используйте средства защиты глаз.

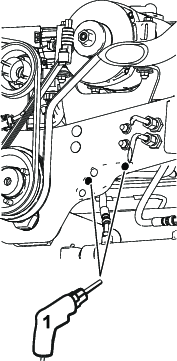

    g345927

    Рисунок 3

    1. Просверлите отверстия (13/32 дюйма)

Установка натяжного шкива

Детали, требуемые для этой процедуры:

Натяжной шкив1
Рычаг натяжного шкива1
Опора натяжного шкива1
Пружина1
Фланцевая контргайка (⅜ дюйма)1
Болт (½ x 1¾ дюйма)1
Контргайка (½ дюйма)1
Проставка1
Масленка1
Втулка2
Болт с шестигранной фланцевой головкой (⅜ x 1¼ дюйма)2

  1. Установите натяжной шкив на рычаг натяжного шкива с помощью болта (½ x 1¾ дюйма), проставки и 1 контргайки (½ дюйма); см. Рисунок 4.

    g345929

    Рисунок 4

    1. Контргайка (½ дюйма)
    2. Натяжной шкив
    3. Проставка
    4. Рычаг натяжного шкива
    5. Болт (½ x 1¾ дюйма)

  2. Установите масленку в опору натяжного шкива, как показано на Рисунок 5.

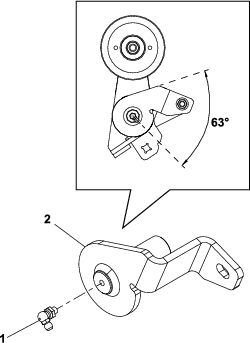

    g345858

    Рисунок 5

    1. Масленка
    2. Опора натяжного шкива

  3. Установите опору натяжного шкива и рычаг натяжного шкива на раму машины с помощью 2 болтов (⅜ x 1¼ дюйма), 2 втулок, пружины и нейлоновой контргайки (⅜ дюйма); см. Рисунок 6.

  4. Установите концы пружины, как показано на Рисунок 7.

    g345860

    Рисунок 6

    1. Опора натяжного шкива
    2. Пружина
    3. Рычаг натяжного шкива
    4. Болт (⅜ x 1¼ дюйма)
    5. Втулка
    6. Гайка (⅜ дюйма)

  5. Вставив ключ на ⅜ дюйма с храповым механизмом в квадратное отверстие в рычаге натяжного шкива, поверните рычаг натяжного шкива и установите ремень, проложив его вокруг натяжного шкива (Рисунок 7).

    g345930

    Рисунок 7

    1. Конец пружины
    2. Квадратное отверстие в рычаге натяжного шкива

  6. Закройте капот и закрепите его 2 защелками.
