Kit tendicinghia

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Abbassate l'apparato di taglio.

4. Spegnete il motore e togliete la chiave.

Parti necessarie per questa operazione:

1. Aprite il cofano.

2. Rimuovete la tensione sulla cinghia e spostatela dall’area di installazione.

3. Rimuovete il perno a rullo, il bullone e la puleggia tendicinghia esistente illustrati nella Figura 1.

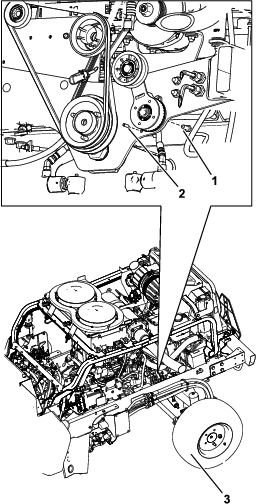

   Figura 1

   1. Bullone
   2. Perno a rullo
   3. Pneumatico posteriore sinistro

4. Allineate il modello al telaio utilizzando i fori indicati con il numero 1 nella Figura Figura 2.

5. Punzonate il punto dei fori indicato con il numero 3 nella Figura 2.

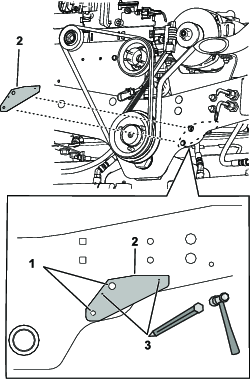

   Figura 2

   1. Allineate i fori al telaio
   2. Modello
   3. Punzonate i fori qui.

6. Rimuovete il modello.

7. Eseguite 2 fori (13/32") nei punti punzonati (Figura 3).

   Avvertenza

   L'utilizzo di un trapano senza un'adeguata protezione per gli occhi può permettere la penetrazione di detriti negli occhi, causando lesioni.

   Quando praticate fori, indossate sempre una protezione per gli occhi.

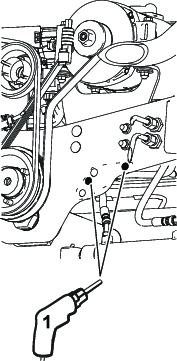

   Figura 3

   1. Eseguite i fori (13/32")

Parti necessarie per questa operazione:

1. Montate la puleggia tendicinghia sul braccio di rinvio con un bullone (½" x 1¾"), un distanziale e 1 dado di bloccaggio (½"); fate riferimento a Figura 4.



   Figura 4

   1. Dado di bloccaggio (½")
   2. Puleggia tendicinghia
   3. Distanziale
   4. Braccio di rinvio
   5. Bullone (½" x 1¾")

2. Montate il raccordo d’ingrassaggio nel supporto tendicinghia come illustrato nella Figura 5.

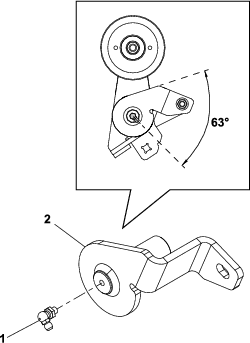

   Figura 5

   1. Raccordo d'ingrassaggio
   2. Supporto tendicinghia

3. Montate il supporto tendicinghia e il braccio di rinvio sul telaio della macchina con 2 bulloni (⅜" x 1¼"), 2 boccole, una molla e un dado di bloccaggio di nylon (⅜"); fate riferimento a Figura 6.

4. Montate le estremità della molla come illustrato nella Figura 7.



   Figura 6

   1. Supporto tendicinghia
   2. Molla
   3. Braccio di rinvio
   4. Bullone (⅜" x 1¼")
   5. Boccola
   6. Dado (⅜")

5. Utilizzando una chiave a cricchetto da ⅜" e inserendola nel foro quadrato del braccio di rinvio, ruotate il braccio di rinvio e montate la cinghia attorno alla puleggia tendicinghia (Figura 7).



   Figura 7

   1. Estremità della molla
   2. Foro quadrato nel braccio di rinvio

6. Chiudete il cofano e fissatelo con 2 fermi.
