アイドラキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. カッティングユニットを下降させる。

4. エンジンを止め、キーを抜き取る。

この作業に必要なパーツ

1. フードを開ける。

2. ベルトの張りをなくし、取り付けエリア周辺部のベルトを外す。

3. 図 1に示すロールピン、ボルト、既存のアイドラプーリを外す。

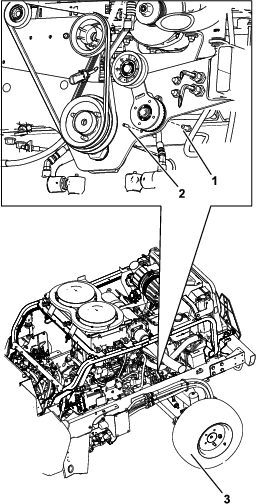

   図 1

   1. ボルト
   2. ロールピン
   3. 左後タイヤ

4. テンプレートをフレームに合わせる；1というラベルのついた穴（図 2）を使って合わせる。

5. 3 というラベルの付いた穴（図 2）にポンチを打つ。



   図 2

   1. 穴をフレームに合わせる。
   2. テンプレート
   3. ここにポンチを打つ.

6. テンプレートを外す。

7. ポンチを打った場所にドリルで穴（13/32"）を 2 つ開ける（図 3）。

   警告

   ドリルを使うときに保護めがねなどを使用しないと金属粉が目に入る恐れがある。

   ドリル使用時は必ず保護めがねを着用すること。

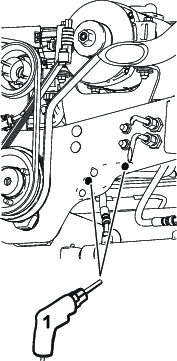

   図 3

   1. 穴（13/32"）

この作業に必要なパーツ

1. アイドラアームにアイドラプーリを取り付ける；ボルト（½ x 1¾"）、スペーサ、ロックナット（½"）各1 個を使用する；図 4を参照。



   図 4

   1. ロックナット（½"）
   2. アイドラプーリ
   3. スペーサ
   4. アイドラアーム
   5. ボルト（½" x 1¾"）

2. アイドラサポートに、図 5のようにグリスフィッティングを取り付ける。

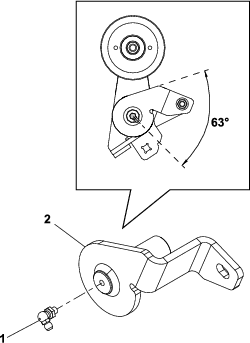

   図 5

   1. グリスフィッティング
   2. アイドラサポート

3. アイドラサポートとアイドラアームをマシンのフレームに取り付ける；ボルト（⅜ x 1¼"）2 本、ブッシュ 2 個、ナイロンロックナット（⅜"）1個を使用する；図 6を参照。

4. スプリングを図 7 のように取り付ける。



   図 6

   1. アイドラサポート
   2. スプリング
   3. アイドラアーム
   4. ボルト（⅜ x 1¼"）
   5. ブッシュ
   6. ナット（⅜"）

5. アイドラアームの四角部分に 3/8" のラチェットを当ててアイドラアームを押しながらアイドラプーリにベルトを掛ける（図 7）。



   図 7

   1. スプリングの端部
   2. アイドラアームの四角部分

6. フードを降ろし、ラッチを掛けて固定する。
