Deze machine is een zitmaaier met draaiende messen bedoeld voor gebruik door professionele bestuurders in commerciële toepassingen. De machine is voornamelijk ontworpen voor het maaien van gras van goed onderhouden gazons in parken, sportvelden en golfbanen. Dit product gebruiken voor andere doeleinden dan het bedoelde gebruik kan gevaarlijk zijn voor u of voor omstanders.
Lees deze informatie zorgvuldig door, zodat u weet hoe u de machine op de juiste wijze moet gebruiken en onderhouden en om schade aan de machine en letsel te voorkomen. U bent verantwoordelijk voor het juiste en veilige gebruik van de machine.
Ga naar www.Toro.com voor documentatie over productveiligheid en bedieningsinstructies, informatie over accessoires, hulp bij het vinden van een dealer of om uw product te registreren.
Als u service, originele Toro- onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van het product te vermelden. Het plaatje met het modelnummer en het serienummer van het product bevindt zich rechtsvoor op het frame. De locatie van het plaatje is aangegeven op Figuur 1. U kunt de nummers noteren in de ruimte hieronder.
Important: U kunt met uw mobiel apparaat de QR-code op het plaatje met het serienummer (indien aanwezig) scannen om toegang te krijgen tot de garantie, onderdelen en andere productinformatie.
Deze handleiding wijst u op mogelijke gevaren en bevat veiligheidswaarschuwingen die u kunt herkennen aan het waarschuwingspictogram (Figuur 2), dat wijst op een gevaar dat ernstig letsel of de dood kan veroorzaken indien u nalaat de voorgeschreven maatregelen te treffen.
Er worden in deze handleiding twee woorden gebruikt om uw aandacht op bijzondere informatie te vestigen. Belangrijk attendeert u op bijzondere technische informatie en Opmerking duidt algemene informatie aan die bijzondere aandacht verdient.
Dit product voldoet aan alle relevante Europese richtlijnen; zie voor details de aparte productspecifieke conformiteitsverklaring.
Raadpleeg de meegeleverde documentatie van de motorfabrikant.
Dit product kan handen of voeten afsnijden en voorwerpen uitwerpen. Volg altijd alle veiligheidsinstructies op om ernstig letsel te voorkomen.
Lees deze Gebruikershandleiding en zorg ervoor dat u deze begrijpt voordat u de motor start.
Geef uw volledige aandacht als u de machine gebruikt. Zorg ervoor dat u met niets anders bezig bent waardoor u kunt worden afgeleid, anders kunt u verwondingen oplopen of kan eigendom worden beschadigd.
Gebruik de machine niet als er schermen of andere beveiligingsmiddelen ontbreken of als deze niet naar behoren werken.
Houd uw handen en voeten uit de buurt van draaiende onderdelen. Blijf uit de buurt van de afvoeropening.
Houd omstanders en kinderen uit de buurt van het werkgebied. Hou omstanders en kinderen uit de buurt van het werkgebied. Laat kinderen nooit de machine bedienen.
Zet de motor af, verwijder het sleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. Laat de machine afkoelen voordat u deze afstelt, schoonmaakt, stalt of er onderhoudswerkzaamheden aan verricht.
Onjuist gebruik of onderhoud van deze machine kan letsel tot gevolg hebben. Om het risico op letsel te verkleinen, dient u zich aan de volgende veiligheidsinstructies te houden en altijd op het veiligheidssymbool te letten, dat betekent Voorzichtig, Waarschuwing of Gevaar – instructie voor persoonlijke veiligheid. Niet-naleving van deze instructies kan leiden tot lichamelijk of dodelijk letsel.
De motor van deze machine voldoet aan de EU-normen van Stage 3a.
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen stickers. |
Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.
Benodigde onderdelen voor deze stap:
Waarschuwingssticker | 1 |
CE-sticker | 1 |
Productiejaar sticker | 1 |
Op machines die moeten voldoen aan CE-normen dient u de waarschuwingssticker, de CE-sticker en de sticker met het productiejaar vervangen (Figuur 3).
Benodigde onderdelen voor deze stap:
Beugel van motorkapvergrendeling | 1 |
Popnagel | 2 |
Ring | 1 |
Schroef (¼" x 2") | 1 |
Borgmoer (¼") | 1 |
Haak de motorkapvergrendeling los van de beugel van de motorkapvergrendeling.
Verwijder de 2 popnagels waarmee de motorkapvergrendeling aan de motorkap is bevestigd (Figuur 4).
Verwijder de beugel van de motorkapvergrendeling van de motorkap.
Plaats de beugel van de CE-vergrendeling en de beugel van de motorkapvergrendeling op de motorkap en lijn de montageopeningen uit (Figuur 5).
Note: De beugel van de vergrendeling moet zich tegen de motorkap aan bevinden. Verwijder de bout en moer niet van de arm van de vergrendelbeugel.
Lijn de ringen uit met de openingen aan de binnenzijde van de motorkap.
Bevestig de beugels en de ringen met de popnagels aan de motorkap (Figuur 5).
Haak de sluiting op de vergrendelbeugel van de motorkap (Figuur 6).
Monteer de bout in de andere arm van de motorkapvergrendeling om de sluiting te vergrendelen (Figuur 7). Draai de bout vast, maar de moer niet.
De optionele achterrolschraper werkt het beste bij een gelijkmatige opening van 0,5 tot 1 mm tussen de schraper en de rol.
Draai de smeernippel en de montageschroef los (Figuur 8).
Schuif de schraper omhoog of omlaag tot er een opening van 0,5 tot 1 mm is tussen de stang en de rol.
Bevestig de smeernippel en schroef deze vast met 41 N·m. Schroef beide onderdelen om de beurt steeds een klein stukje verder vast.
Neem contact op met uw erkende Toro verdeler voor de juiste mulchplaat.
Zorg dat er zich geen vuil bevindt in de montageopeningen van de achterwand en linkerwand van de kamer.
Plaats de mulchplaat in de achterste opening en bevestig deze met 5 flenskopbouten (Figuur 9).
Controleer of de mulchplaat de punt van de messen niet raakt en niet in het oppervlak van de achterwand van de kamer steekt.
Gebruik van het mes met High Lift-vleugel in combinatie met de mulchplaat kan het mes doen breken, wat lichamelijk of dodelijk letsel kan veroorzaken.
Gebruik geen messen met een High Lift-vleugel in combinatie met de mulchplaat.
Parkeer de machine op een horizontaal oppervlak.
Breng de maai-eenheden omlaag.
Haal de parkeerrem aan.
Zet de motor af en verwijder het sleuteltje.
Controleer vóór gebruik de bandenspanning; zie De bandenspanning controleren.
Important: Zorg ervoor dat alle banden steeds de juiste bandenspanning hebben; hierdoor kan de machine optimale maaiprestaties leveren en goed functioneren. Pomp de banden niet te zacht op.
Controleer het smeeroliepeil van de achteras voordat u de motor voor de eerste keer start; zie Het smeeroliepeil van de achteras controleren.
Controleer het peil van de motorolie voordat u de motor start; zie Het motoroliepeil controleren.
Controleer het peil van de hydraulische olie voordat u de motor start; zie Het peil van de hydraulische vloeistof controleren.
Controleer het koelsysteem voordat u de motor start; zie Het koelsysteem controleren.
Smeer de machine voor gebruik; zie Lagers en lagerbussen smeren. Als de machine niet goed is gesmeerd, kunnen belangrijke onderdelen hierdoor voortijdig slijten of defect raken.
Het tractiepedaal (Figuur 10) regelt de beweging vooruit en achteruit. Om vooruit te rijden, moet u de bovenkant van het pedaal intrappen en om achteruit te rijden de onderkant van het pedaal.
Om de machine te stoppen, volgt u 1 van de volgende procedures:
Laat het tractiepedaal opkomen en weer terugkeren in de middelste stand. De machine remt dynamisch en komt vloeiend tot stilstand.
Het achteruitrijpedaal aantikken of kortstondig intrappen. Hierdoor stopt de machine sneller dan bij dynamisch remmen.
Note: In noodgevallen duwt u naast het achteruitrijpedaal (zoals boven omschreven) ook de serviceremmen in. Dit is de snelste manier om de machine te stoppen.
Twee pedalen bedienen de afzonderlijke remmen op de wielen ter ondersteuning van het draaien, voor het parkeren en ten behoeve van een betere tractie bij het rijden op hellingen. Een vergrendeling koppelt de pedalen als parkeerrem en voor transport (Figuur 10).
Om de pedaalvergrendeling in werking te stellen, koppelt u de pedalen met de pedaalvergrendeling (Figuur 10).
Om de parkeerrem in te schakelen, (Figuur 10) sluit u de pedalen op elkaar aan met de borgpen en drukt u het rechter rempedaal in terwijl u het andere pedaal inschakelt. Om de parkeerrem uit te schakelen, trapt u 1 van de rempedalen in totdat de vergrendeling van de parkeerrem wordt ingetrokken.
Om het stuur in uw richting te kantelen, moet u het pedaal intrappen, de stuurkolom naar u toe trekken in een positie die voor u het meest comfortabel is, en uw voet van het pedaal halen (Figuur 10). Om het stuur van u weg te kantelen, moet u het pedaal intrappen en loslaten wanneer het stuur de gewenste stand bereikt.
Met de toerentalschakelaar (Figuur 11) kunt u het toerental op 2 manieren veranderen. Tik op de schakelaar om het toerental in stappen van 100 tpm te verhogen of verlagen. Hou een zijde van de schakelaar ingedrukt om de motor automatisch in hoog of laag stationair te schakelen.
De aftakasschakelaar heeft 2 standen: UIT (START) en IN (STOP). Trek de knop van de aftakasschakelaar uit om de messen van de maai-eenheid te activeren. Druk de knop in om de messen van de maai-eenheid te stoppen (Figuur 11).
Met deze schakelaar (Figuur 11) kunt u het toerentalbereik vergroten voor het transport van de machine. Om tussen het hoge en het lage bereik te schakelen, moeten de maai-eenheden omhooggebracht zijn, de aftakas en de cruisecontrol uitgeschakeld zijn en het tractiepedaal in NEUTRAAL staan. De machine moet met lage snelheid rijden.
Note: De maai-eenheden werken niet en/of kunnen niet omlaag worden gebracht vanuit de transportstand als de schakelaar is ingesteld op het hoge toerentalbereik.
Met de schakelaar van de cruisecontrol vergrendelt u het pedaal zodat de gewenste grondsnelheid behouden wordt (Figuur 11). Druk op de achterzijde van de schakelaar om de cruisecontrol uit te schakelen. Met de middelste stand van de schakelaar wordt de cruisecontrol ingeschakeld en met de voorzijde van de schakelaar kan de gewenste rijsnelheid worden ingesteld.
Note: Ook door een rempedaal in te drukken of het tractiepedaal in achteruit te zetten gedurende 1 seconde kunt u de pedaalstand vrijstellen.
Met de hefschakelaars kunt u de maai-eenheden omhoog en omlaag brengen (Figuur 11). Druk de schakelaars naar voren om de maai-eenheden omlaag te brengen en naar achteren om de maai-eenheden omhoog te brengen. Druk bij het starten van de machine en terwijl de maai-eenheden zich in de stand omlaag bevinden op de hefschakelaar om de maai-eenheden te laten zweven en te maaien.
Note: De maai-eenheden kunnen niet omlaag worden gebracht in het hoge toerentalbereik en kunnen ook niet omhoog of omlaag worden gebracht als u niet in de stoel zit terwijl de motor loopt. Bovendien kunnen de maai-eenheden omlaag worden gebracht met het contactsleuteltje in de stand AAN en u op de stoel.
Zet de lichtschakelaar naar boven om de lichten AAN te zetten (Figuur 11).
Zet de lichtschakelaar naar beneden om de lichten UIT te schakelen.
Het aansluitpunt Figuur 13 dient voor de aansluiting van optionele elektrische accessoires van 12 V.
Gebruik de zakhouder voor opslagdoeleinden (Figuur 13).
Beweeg de instelhendel aan de zijkant van de bestuurdersstoel naar buiten, beweeg de stoel naar de gewenste stand en laat de hendel los om de stoel in deze stand te vergrendelen (Figuur 14).
Draai aan de knop om de hoek van de armsteun te verstellen (Figuur 14).
Verplaats de hendel om de hoek van de rugleuning van de stoel in te stellen (Figuur 14).
De meter voor de instelling van het gewicht geeft aan wanneer de stoel is ingesteld naar het gewicht van de bestuurder (Figuur 14). Stel de hoogte in door de ophanging binnen de groene zone in te stellen.
Deze hendel dient om de stoel in te stellen volgens uw gewicht (Figuur 14). Trek de hendel omhoog om de luchtdruk te verhogen en druk de hendel omlaag om de luchtdruk te verlagen. De instelling is juist als de gewichtsmeter in het groene gedeelte staat.
Het InfoCenter lcd-scherm toont informatie zoals de bedrijfsmodus, diverse diagnostieken en andere informatie over de machine (Figuur 15). Het InfoCenter heeft een startscherm en een hoofdscherm. U kunt te allen tijde heen en weer gaan tussen de welkompagina en het hoofdscherm door om het even welke knop in het InfoCenter te bedienen en dan op de overeenkomstige pijl te drukken.
Linkerknop, knop toegang tot menu/terug – Druk op deze knop om naar de menu's van het InfoCenter te gaan. U kunt hem gebruiken om het huidige menu te verlaten.
Middelste knop – Gebruik deze knop om naar beneden door menu's te bewegen.
Rechterknop – Gebruik deze knop als een pijl naar rechts aangeeft dat er nog andere opties in het menu zijn.
Pieper – Klinkt als u de maai-eenheden omlaag brengt of als er berichten of fouten zijn.
Note: De knoppen kunnen verschillende functies vervullen afhankelijk van wat op dat moment nodig is. Voor elke knop is er een pictogram dat de huidige functie weergeeft.
SERVICE DUE | Geeft aan wanneer gepland onderhoud moet worden uitgevoerd |
Uren resterend tot onderhoud | |
Bedrijfsuren op nul zetten | |
De status van het motortoerental | |
Informatiepictogram | |
Instelling maximale tractiesnelheid | |
Snel | |
Langzaam | |
De ventilator draait in omgekeerde richting | |
De luchtinlaatverwarming is actief | |
Breng de linker maai-eenheid omhoog. | |
Breng de middelste maai-eenheid omhoog | |
Breng de rechter maai-eenheid omhoog | |
De bestuurder moet op de stoel zitten | |
De parkeerrem in werking is gesteld | |
Het bereik is hoog | |
Vrijstand | |
Geeft het lage bereik aan | |
Koelvloeistoftemperatuur (°C of °F) | |
Temperatuur (heet) | |
Tractie of tractiepedaal | |
Niet toegestaan | |
Start de motor. | |
De aftakas is ingeschakeld. | |
De cruisecontrol is ingeschakeld. | |
Zet de motor af | |
Motor | |
Contactschakelaar | |
De maai-eenheden worden omlaag gebracht | |
De maai-eenheden worden omhoog gebracht | |
PIN-code | |
Temperatuur van de hydraulische vloeistof | |
CAN-bus | |
InfoCenter | |
Slecht of mislukt | |
Midden | |
Rechts | |
Links | |
Gloeilamp | |
Uitvoer van TEC-controller of bedieningskabel in kabelboom | |
Boven het toegestane bereik | |
Onder het toegestane bereik | |
/ | Buiten bereik |
Schakelaar | |
De bestuurder moet de schakelaar vrijgeven | |
De bestuurder moet de status wijzigen in wat aangegeven wordt | |
Symbolen worden vaak gecombineerd in zinnen. Hier volgen enkele voorbeelden | |
De bestuurder moet de machine in neutraal zetten | |
Motor weigert te starten | |
Motor uitgeschakeld | |
Motorkoelvloeistof is te heet | |
De hydraulische vloeistof is te heet | |
Ga zitten of schakel de parkeerrem in werking |
Enkel toegankelijk met de pincode
Druk in het hoofdscherm op de menuknop om naar het InfoCenter menusysteem te gaan. U gaat naar het hoofdmenu. Raadpleeg de volgende tabellen voor een overzicht van de opties die u hebt in de menu's:
Hoofdmenu | |
Menu-optie | Beschrijving |
Fouten | Bevat een lijst van de recente machinefouten; raadpleeg de Onderhoudshandleiding voor meer informatie. |
Onderhoud | Bevat informatie over de machine, zoals bedrijfsuren en andere cijfergegevens van die aard |
Diagnostisch systeem | Geeft een overzicht van de verschillende huidige statussen van de machine; u kunt dit menu gebruiken om sommige problemen op te lossen. In het menu ziet u namelijk welke onderdelen in- en uitgeschakeld zijn. |
Instellingen | Hier kunt u het InfoCenter-scherm configureren en aan uw voorkeuren aanpassen |
Machine | Hier ziet u het modelnummer, het serienummer en de versie van de software op uw machine |
Onderhoud | |
Menu-optie | Beschrijving |
Uren | Het totale aantal bedrijfsuren van de machine, motor en ventilator, alsook het aantal uren dat de machine getransporteerd en oververhit is geweest |
Counts | Het aantal starts, omwentelingen van de maai-eenheid/aftakas en ventilatoromkeringen dat de machine al heeft uitgevoerd |
Diagnostiek | |
Menu-optie | Beschrijving |
Left Cutting Unit | Raadpleeg de Gebruikershandleiding of vraag een erkende Toro distributeur voor meer informatie over het menu Engine Run en de informatie die het bevat. |
Center Cutting Unit | |
Right Cutting Unit | |
Traction | |
HI/LO Range | |
PTO | |
Engine | |
Cruise |
Instellingen | |
Menu-optie | Beschrijving |
Eenheden | Bepaalt de eenheden die gebruikt worden in het InfoCenter (Amerikaans of metrisch) |
Taal | Bepaalt de taal die gebruikt wordt in het InfoCenter* |
Schermverlichting lcd | De helderheid van het lcd-scherm |
Contrast lcd | Het contrast van het lcd-scherm |
Beveiligde menu's | Geeft een door uw bedrijf geautoriseerde persoon toegang tot de beveiligde menu's met een pincode. |
Beveiligde Instellingen | Hiermee kunt u de beveiligde instellingen aanpassen |
Auto stationair | Bepaalt hoe lang het duurt voordat de motor stationair gaat lopen als hij niet wordt gebruikt |
Maaisnelheid | Regelt de maximumsnelheid in maaimodus (laag bereik) |
Transportsnelheid | Regelt de maximumsnelheid in transportmodus (hoog bereik) |
Smart Power | Smart Power in- en uitschakelen |
Tegengewicht | Bepaalt hoeveel tegengewicht de maai-eenheden uitoefenen |
Omkeerfunctie | Omkeerfunctie in- en uitschakelen |
*Alleen gebruikerstekst wordt vertaald. De schermen fouten, onderhoud en diagnostiek hebben betrekking op onderhoud. De titels zijn in de ingestelde taal, maar de menu-items zijn in het Engels.
Beveiligd menu – Enkel toegankelijk met de pincode
Betreffende | |
Menu-optie | Beschrijving |
Model | Het modelnummer van de machine |
Serienummer | Het serienummer van de machine |
Software revisie | De softwareversie van de hoofdbedieningseenheid |
In het instellingenmenu van het InfoCenter kunt u 5 configuratie-instellingen voor de bediening veranderen: automatisch stationair, maximale maaisnelheid, maximale transportsnelheid, Smart Power, tegengewicht maai-eenheid en omkeerfunctie. Deze instellingen bevinden zich in het beveiligde menu.
Scroll in het hoofdmenu naar beneden tot het instellingenmenu en druk op de rechterknop.
Scroll in het instellingenmenu naar beneden tot het beveiligde menu en druk op de rechterknop.
Om de pincode in te voeren, drukt u op de middelste knop om het eerste cijfer in te stellen en drukt u vervolgens op de rechterknop om naar het volgende cijfer te gaan.
Gebruik de middelste knop om het tweede cijfer in te stellen en druk dan op de rechterknop om naar het volgende cijfer te gaan.
Gebruik de middelste knop om het derde cijfer in te stellen en druk dan op de rechterknop om naar het volgende cijfer te gaan.
Druk de middelste knop in om het vierde cijfer in te stellen en druk vervolgens op de rechterknop.
Druk op de middelste knop om de code in te voeren.
U kunt kiezen of de instellingen in het beveiligde menu worden weergegeven en kunnen worden gewijzigd. Ga naar het beveiligde menu en scroll naar beneden tot u 'Beveiligde Instellingen' ziet. Druk op de rechterknop om de optie Beveiligde Instellingen UIT te schakelen. U kunt de instellingen in het beveiligde menu nu bekijken en wijzigen zonder de pincode in te voeren. Zet de optie Beveiligde Instellingen AAN om de beveiligde opties te verbergen; u hebt nu een pincode nodig om de instelling in het beveiligde menu te wijzigen. Als u de pincode hebt ingesteld, moet u de sleutel naar UIT en vervolgens naar AAN draaien om deze instelling toe te passen en te bewaren.
Scroll in het beveiligde menu naar beneden tot u Instellingen beveiligen ziet.
Om de instellingen te bekijken en veranderen zonder een PIN-code in te voeren, zet u met de rechterknop Instellingen beveiligen op UIT.
Om de instellingen te bekijken en te veranderen met een PIN-code, selecteert u met de linkerknop AAN. Stel vervolgens het PIN-code in, en draai het sleuteltje UIT en daarna weer AAN.
Scroll in het instellingenmenu naar beneden tot u de functie Auto Stationair ziet.
Druk op de rechterknop om de instelling voor automatisch stationair draaien te wijzigen; de mogelijke opties zijn 8, 10, 15, 20, 30 seconden of UIT.
Scroll in het instellingenmenu naar beneden tot u de functie maaisnelheid ziet en druk op de rechterknop.
Druk op de rechterknop om de maximale maaisnelheid in stappen van 5% te verhogen tussen 50% en 100%.
Druk op de middelste knop om de maximale transportsnelheid in stappen van 5% te verlagen tussen 50% en 100%.
Druk op de linkerknop om het menu te verlaten.
Scroll in het instellingenmenu naar beneden tot u de functie transportsnelheid ziet en druk op de rechterknop.
Druk op de rechterknop om de maximale transportsnelheid in stappen van 5% te verhogen tussen 50% en 100%.
Druk op de rechterknop om de maximale transportsnelheid in stappen van 5% te verminderen tussen 50% en 100%.
Druk op de linkerknop om het menu te verlaten.
Ga in het instellingenmenu naar Smart Power.
Druk op de rechterknop om tussen AAN en UIT te schakelen.
Druk op de linkerknop om het menu te verlaten.
Scroll in het instellingenmenu naar beneden tot u de functie tegengewicht ziet en druk op de rechterknop.
Druk op de rechterknop om tussen laag, medium en hoog te schakelen.
Als u klaar bent in het beveiligde menu, druk dan op de linkerknop om naar het hoofdmenu te gaan en druk nogmaals op de linkerknop om naar het menu lopen te gaan.
Scroll in het instellingenmenu naar beneden tot u de Omkeerfunctie ziet.
Druk op de rechterknop om tussen AAN en UIT te schakelen.
Druk op de linkerknop om het menu te verlaten.
In het onderhoudsmenu kunt u nagaan hoeveel brandstof de machine gedurende zijn levensduur verbruikt heeft.

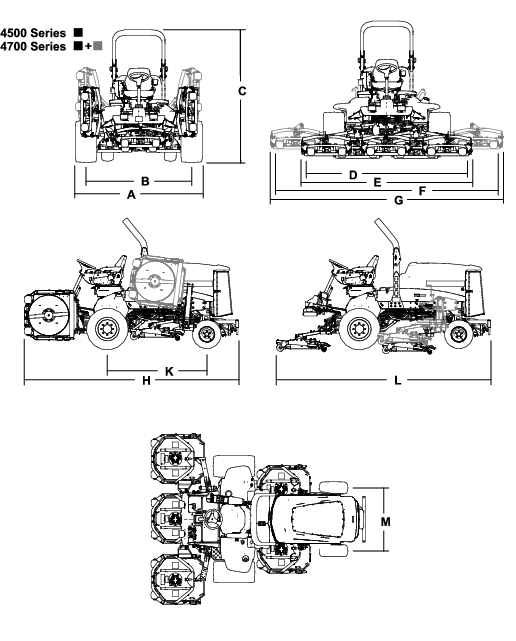

Beschrijving | 4500-D | Figuur 16 referentie | 4700-D | Figuur 16 referentie | |
---|---|---|---|---|---|
Maaibreedte | 280 cm | D | 380 cm | F | |
Totale breedte | |||||
Maai-eenheden neergelaten | 286 cm | E | 391 cm | G | |
Maai-eenheden opgeheven (transport) | 224 cm | A | 224 cm | A | |
Spoorbreedte | |||||
Vóór | 224 cm | B | 224 cm | B | |
Achter | 141 cm | M | 141 cm | M | |
Hoogte met rolbeugel | 226 cm | C | 226 cm | C | |
Totale lengte | |||||
Maai-eenheden neergelaten | 370 cm | H | 370 cm | H | |
Maai-eenheden opgeheven (transport) | 370 cm | L | 370 cm | L | |
Afstand tot de grond | 15 cm | 15 cm | |||
Wielbasis | 171 cm | K | 171 cm | K | |
Nettogewicht | 1937 kg | 2277 kg | |||
(met maai-eenheden en zonder brandstof) |
Note: Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Lengte | 86,4 cm |
Breedte | 86,4 cm |
Hoogte | 24,4 cm tot draagbevestiging |
26,7 cm bij een maaihoogte van 19 mm | |
34,9 cm bij een maaihoogte van 10 cm | |
Gewicht | 88 kg |
Een selectie van door Toro goedgekeurde werktuigen en accessoires is verkrijgbaar voor gebruik met de machine om de mogelijkheden daarvan te verbeteren en uit te breiden. Neem contact op met een erkende servicedealer of een erkende Toro- distributeur, of bezoek www.Toro.com voor een lijst van alle goedgekeurde werktuigen en accessoires.
Om de beste prestaties te verkrijgen en er zeker van te zijn dat de machine altijd veilig kan worden gebruikt, moet u ter vervanging uitsluitend originele Toro- onderdelen en accessoires gebruiken. Gebruik ter vervanging nooit onderdelen en accessoires van andere fabrikanten, omdat dit gevaarlijk kan zijn. Dit kan ertoe leiden dat de garantie op het product komt te vervallen.
Note: Bepaal de linker- en rechterzijde van de machine vanuit de normale bedieningspositie.
Laat kinderen of personen die geen instructie hebben ontvangen, de machine nooit gebruiken of onderhoudswerkzaamheden daaraan verrichten. Plaatselijke voorschriften kunnen nadere eisen stellen aan de leeftijd van degene die met de machine werkt. Plaatselijke voorschriften kunnen nadere eisen stellen aan de leeftijd van degene die met de machine werkt. De eigenaar is verantwoordelijk voor de instructie van alle bestuurders en technici.
Zorg ervoor dat u vertrouwd raakt met de bedieningsorganen en de veiligheidssymbolen, en weet hoe u de machine veilig kunt gebruiken.
Zet de motor af, verwijder het sleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. Laat de machine afkoelen voordat u deze afstelt, schoonmaakt, stalt of er onderhoudswerkzaamheden aan verricht.
Zorg ervoor dat u weet hoe u de machine en de motor snel kunt stoppen.
Controleer de aanwezigheid en goede werking van de dodemansinrichtingen, veiligheidsschakelaars en afschermingen. Gebruik de machine uitsluitend als deze naar behoren werkt.
Controleer voordat u begint te maaien altijd de machine om zeker te zijn dat de messen, de mesbouten en het maaimechanisme in goede staat zijn. Vervang versleten of beschadigde messen en bouten altijd als complete set om een goede balans te behouden.
Inspecteer het terrein waarop u de machine gaat gebruiken en verwijder voorwerpen die de machine kan uitwerpen.
Wees uiterst voorzichtig bij het omgaan met brandstof. Brandstof is ontvlambaar en de dampen kunnen tot ontploffing komen.
Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Gebruik uitsluitend een goedgekeurd vat of blik voor de brandstof.
Wanneer de motor loopt of heet is, mag u de brandstofdop niet verwijderen of geen brandstof toevoegen.
Geen brandstof bijvullen of aftappen in een afgesloten ruimte.
Bewaar de machine en het brandstofvat niet op plaatsen waar open vlammen, vonken of waakvlammen (bv. van een boiler of een ander toestel) aanwezig kunnen zijn.
Probeer de motor niet te starten als u brandstof hebt gemorst; voorkom elke vorm van open vuur of vonken totdat de brandstofdampen volledig zijn verdwenen.
Voordat u de motor start en de machine in gebruik neemt, moet u het oliepeil in het carter van de motor controleren; zie Het motoroliepeil controleren.
Voordat u de motor start en de machine gaat gebruiken, moet u het koelsysteem controleren; zie Het koelsysteem controleren.
Voordat u de motor start en de machine gaat gebruiken, moet u het hydraulische systeem controleren; zie Het peil van de hydraulische vloeistof controleren.
Verwijder dagelijks water of ander vuil uit de waterafscheider; zie Water verwijderen uit de brandstof/waterafscheider.
Achteras en tandwielkast van de achteras controleren op lekkage; zie Achteras en tandwielkast controleren op lekkage.
Inhoud brandstoftank: 83 liter.
Important: Gebruik uitsluitend diesel met een extreem laag zwavelgehalte. Brandstof met een hoger gehalte zwavel beschadigt de dieseloxidatiekatalysator (DOC). Dit zal leiden tot operationele problemen en verkort de levensduur van de motoronderdelen.Als de onderstaande waarschuwingen niet worden opgevolgd kan dit leiden tot schade aan de motor.
Gebruik geen kerosine of benzine in plaats van dieselbrandstof.
Meng nooit kerosine of motorolie met de dieselbrandstof.
Bewaar de brandstof nooit in vaten die van binnen verzinkt zijn.
Voeg geen additieven toe aan de brandstof.
Cetaangetal: 45 of hoger
Zwavelgehalte: ultralaag (<15 ppm)
Diesel specificatie | Locatie |
ASTM D975 | VS |
Nr. 1-D S15 | |
No. 2-D S15 | |
EN 590 | EU |
ISO 8217 DMX | Internationaal |
JIS K2204 Grade No. 2 | Japan |
KSM-2610 | Korea |
Gebruik uitsluitend schone, verse diesel of biodiesel.
Koop brandstof in hoeveelheden die binnen 180 dagen kunnen worden gebruikt zodat u altijd verse brandstof heeft.
Gebruik zomerdieselbrandstof (nr. 2-D) bij temperaturen boven -7 °C en winterdieselbrandstof (nr. 1-D of nr. 1-D/2-D-mengsel) bij temperaturen beneden -7 °C.
Note: Gebruik van winterdieselbrandstof bij lage temperaturen biedt een lager vlampunt en een lager stolpunt. Dit vergemakkelijkt het starten en vermindert de kans dat de filters verstopt raken.Gebruik bij temperaturen boven -7 °C zomer- in plaats van winterdieselbrandstof om de brandstofpomp langer te laten meegaan en meer vermogen te ontwikkelen.
Deze machine kan ook gebruikmaken van een dieselmengsel tot maximaal B20 (20% biodiesel, 80% petrodiesel).
Zwavelgehalte: ultralaag (<15 ppm)
Biodiesel specificatie: ASTM D6751 of EN 14214
Gemengde brandstof specificatie: ASTM D975, EN 590, of JIS K2204
Important: Het aandeel diesel moet een ultralaag zwavelgehalte hebben.
Neem de volgende voorzorgsmaatregelen in acht:
Biodieselmengsels kunnen gelakte oppervlakken beschadigen.
Gebruik B5 (biodieselinhoud 5%) of mengsels met een lager percentage in koud weer.
Controleer afdichtingen, slangen en pakkingen, die in contact met brandstof komen, omdat zij in de loop der tijd hierdoor kunnen worden aangetast.
Nadat u bent overgestapt op een biodieselmengsel kan een brandstoffilter een tijdlang verstopt raken.
Neem voor meer informatie contact op met uw erkende Toro distributeur.

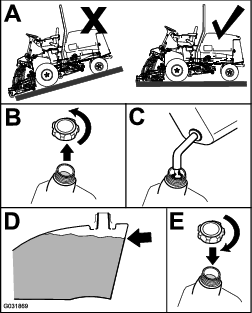

Vul de tank bij tot ongeveer 6 tot 13 mm onder de bovenkant van de tank (niet de vulbuis) met nr. 2-D dieselbrandstof.
Note: Vul indien mogelijk de brandstoftank telkens na gebruik; zo beperkt u de mogelijkheid op opstapeling van condensatie in de brandstoftank tot een minimum.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
De luchtdruk in de achterbanden moet 1,38 bar zijn.
Important: Zorg ervoor dat alle banden steeds de aanbevolen bandenspanning hebben, hierdoor kan de machine optimale maaiprestaties leveren en goed functioneren. Pomp de banden niet te zacht op.Controleer de luchtdruk in alle banden voordat u de machine gebruikt.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Na het eerste bedrijfsuur |
|
Na de eerste 10 bedrijfsuren |
|
Om de 200 bedrijfsuren |
|
Draai de wielmoeren vast met een torsie van 115 tot 136 N·m; hou daarbij de volgorde aan die u ziet in Figuur 19 en Figuur 20.
Als de wielmoeren niet steeds de juiste torsie hebben, kan dit leiden tot lichamelijk letsel.
Draai de wielmoeren vast met de juiste torsie.
Important: De maai-eenheden maaien vaak ongeveer 6 mm lager dan een messenkooimaaier met dezelfde instelling. Mogelijk moet u op hetzelfde terrein de maai-eenheid met draaiende messen 6 mm hoger instellen dan een messenkooimaaier.
Important: U kunt veel beter bij de achterste maai-eenheden door de maai-eenheid van de machine te verwijderen.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheid neer op de grond, zet de motor uit en verwijder het sleuteltje uit het contact.
Draai de bout los waarmee de maaihoogtebeugel aan de maaihoogteplaat is bevestigd (aan de voorzijde en de zijkanten); zie Figuur 21.
Begin aan de voorzijde en verwijder de bout.
Verwijder het afstandsstuk terwijl u de maaikamer ondersteunt (Figuur 21).
Verplaats de kamer naar de gewenste maaihoogte en plaats een afstandsstuk in de bijbehorende maaihoogte-opening en de sleuf (Figuur 22).
Plaats de getapte plaat op één lijn met het afstandsstuk.
Draai de bout met de hand vast.
Herhaal stap 4 tot 7 voor elke aanpassing.
Draai alle 3 de bouten vast met een torsie van 41 N·m. Draai altijd eerst de voorste bout vast.
Note: Voor aanpassingen van meer dan 3,8 cm moet u de maaihoogte mogelijk eerst op een hoogte ertussenin instellen om klemmen te voorkomen (bijvoorbeeld bij het veranderen van de maaihoogte van 3,1 cm naar 7 cm).
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Niet-aangesloten of beschadigde interlockschakelaars kunnen onverwachte gevolgen hebben op de werking van de machine. Dit kan lichamelijk letsel veroorzaken.
Laat de interlockschakelaars ongemoeid.
Controleer elke dag de werking van de interlockschakelaars en vervang beschadigde schakelaars voordat u de machine weer in gebruik neemt.
De interlockschakelaars zijn bedoeld om de machine uit te schakelen als u de stoel verlaat terwijl het tractiepedaal is ingetrapt. U kunt echter de stoel verlaten terwijl de motor loopt en het tractiepedaal in NEUTRAAL staat. Hoewel de motor blijft draaien als u de aftakasschakelaar uitschakelt en het tractiepedaal loslaat, moet u de motor uitschakelen voordat u de stoel verlaat.
Plaats de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken en draai het sleuteltje naar de UIT-stand.
Druk het tractiepedaal in en draai de sleutel naar AAN.
Note: Als de motor aanslaat, is er een defect in het veiligheidssysteem. Verhelp dit defect voordat u de machine gebruikt.
Draai het sleuteltje op AAN, sta recht uit de stoel en zet de schakelaar van de aftakas naar AAN
Note: De aftakas mag niet in werking komen. Als de aftakas geactiveerd wordt, is er een defect in het veiligheidssysteem. Verhelp dit defect voordat u de machine gebruikt.
Stel de parkeerrem in werking, draai het sleuteltje op AAN en zet het tractiepedaal uit de NEUTRAALSTAND.
Note: Het InfoCenter geeft 'tractie geweigerd' weer en de machine mag niet bewegen. Als de machine toch beweegt, is er een defect in het veiligheidssysteem. Verhelp dit defect voordat u de machine gebruikt.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Note: Laat de maai-eenheden neer op een schoon gedeelte van het gazon of op een hard oppervlak om te voorkomen dat er stof en vuil opwaait.
Om deze stoptijd te controleren moet u iemand vragen om op minimaal 6 m afstand van de maai-eenheden te gaan staan en de messen op een van de maai-eenheden te bekijken. Schakel de aftakas uit en noteer de tijd die er nodig is totdat de messen volledig tot stilstand zijn gekomen. Als dit langer dan 7 seconden duurt, moet u de remklep afstellen. Neem contact op met uw erkende Toro distributeur als u hulp nodig heeft bij deze afstelling.
Dit mes is ontworpen om het gras goed rechtop te zetten en te verspreiden in bijna alle omstandigheden. Als u minder hef- en verspreidcapaciteit nodig hebt, kunt u een ander mes overwegen.
Eigenschappen: uitstekende hef- en verspreidingscapaciteiten voor de meeste omstandigheden
Dit mes levert doorgaans de beste prestaties bij een lage maaihoogte-instelling tussen 1,9 en 6,4 cm.
Eigenschappen:
De verspreiding blijft gelijkmatiger bij lagere maaistanden.
Voert minder afval naar links waardoor het terrein rond bunkers en fairways er beter verzorgd uitziet.
Minder vermogen nodig bij lagere maaistanden en dicht gras.
Dit mes is zeer geschikt voor de hogere maaihoogte-instellingen van 7 tot 10 cm.
Eigenschappen:
Zet gras beter rechtop en heeft hogere afvoersnelheid
Dun of slap gras wordt aanzienlijk beter opgenomen bij hogere maaistanden
Vochtig of aangekoekt maaisel wordt op effectieve wijze afgevoerd waardoor de maai-eenheid minder snel verstopt raakt.
Vereist meer pk om te maaien
Voert het maaisel verder naar links af en kan bij lagere maaistanden pluggen vormen
Gebruik van een mes met High Lift-vleugel in combinatie met de mulchplaat kan het mes doen breken, wat lichamelijk of dodelijk letsel kan veroorzaken.
Gebruik geen messen met een High Lift-vleugel in combinatie met de mulchplaat.
Dit mes is ontworpen voor uitstekende bladmulch-resultaten.
Eigenschap: uitstekende bladmulch-resultaten
Mes met gehoekte wiek | Mes met parallelle High Lift-vleugel(Niet gebruiken in combinatie met de mulchplaat) | Mulchplaat | Rolschraper | |
Gras maaien: maaihoogte van 1,9 tot 4,4 cm | Aanbevolen voor de meeste toepassingen | Kan goede resultaten opleveren bij schraal of dun gras. | Heeft bewezen de verspreiding en het uiterlijk van gemaaide noordelijke grassoorten te verbeteren, die minstens 3 keer per week worden gemaaid en waar minder dan ⅓ van de grassprieten wordt verwijderd. Niet gebruiken met het parallelle High-Lift mes | Gebruik deze wanneer er aangekoekt gras op de rollen blijft zitten of zich grote platte kluiten gras vormen. De rollen kunnen bij bepaalde toepassingen kluitvorming bevorderen. |
Gras maaien: maaihoogte van 5 tot 6,4 cm | Aanbevolen voor dik of sappig gras | Aanbevolen voor schraal of dun gras | ||
Gras maaien: maaihoogte van 7 tot 10 cm | Kan goede resultaten opleveren bij dik gras. | Aanbevolen voor de meeste toepassingen | ||
Bladmulch | Aanbevolen voor gebruik met de mulchplaat | Niet toegestaan | Alleen gebruiken met de combinatievleugel of de gehoekte vleugel | |
Voordelen | Gelijkmatige afvoer bij lagere maaihoogte; terrein rond bunkers en fairways ziet er beter verzorgd uit; minder vermogen nodig. | Zet het gras beter rechtop en heeft een hogere afvoersnelheid; dun of slap gras wordt opgenomen bij hoge maaistand; vochtig of aankoekend maaisel wordt op effectieve wijze afgevoerd. | Kan de verspreiding van maaisel en het uiterlijk van het gazon verbeteren bij bepaalde maaiwerkzaamheden; uitstekend voor bladmulchen. | Vermindert opeenhoping van maaisel op de rol bij bepaalde toepassingen. |
Nadelen | Zet het gras niet goed rechtop in toepassingen met een hoge maaihoogte; vochtig of aankoekend maaisel heeft de neiging zich op te hopen in de maaikamer, wat leidt tot een slechte maaikwaliteit en meer benodigd vermogen | Vereist meer vermogen bij sommige toepassingen. Heeft de neiging bij lagere maaistanden pluggen te vormen in dik gras. Niet gebruiken in combinatie met de mulchplaat | Indien u een te grote hoeveelheid gras probeert te vermijden als de mulchplaat is gemonteerd, zal het gras zich ophopen in de maaikamer. |
De eigenaar/gebruiker is verantwoordelijk voor ongelukken die persoonlijk letsel of materiële schade kunnen veroorzaken, en hij dient zulke ongelukken te voorkomen.
Draag geschikte kleding en uitrusting, zoals oogbescherming, een lange broek, stevige schoenen met een gripvaste zool en gehoorbescherming. Draag lang haar niet los en draag geen losse kleding of juwelen.
Gebruik de machine niet als u ziek, moe of onder de invloed van alcohol of drugs bent.
Geef uw volledige aandacht als u de machine gebruikt. Zorg ervoor dat u met niets anders bezig bent waardoor u kunt worden afgeleid, anders kunt u verwondingen oplopen of kan eigendom worden beschadigd.
Voordat u de motor start: zorg dat alle aandrijvingen in de neutraalstand staan, de parkeerrem in werking is gesteld en u zich in de bestuurderspositie bevindt.
Vervoer geen passagiers op de machine en houd omstanders en kinderen weg uit het werkgebied.
Gebruik de machine uitsluitend bij een goede zichtbaarheid zodat u kuilen en verborgen gevaren kunt vermijden.
Gebruik de machine niet op nat gras. Als de wielen hun grip verliezen, kan de machine gaan glijden.
Houd uw handen en voeten uit de buurt van draaiende onderdelen. Blijf uit de buurt van de afvoeropening.
Kijk achterom en omlaag voordat u achteruitrijdt om er zeker van te zijn dat de weg vrij is.
Wees voorzichtig bij het naderen van blinde hoeken, struiken, bomen, en andere objecten die uw zicht kunnen belemmeren.
Stop de maaimessen als u niet daadwerkelijk maait.
Stop de machine, verwijder het sleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u het werktuig controleert nadat u een voorwerp heeft geraakt of de machine abnormaal begint te trillen. Voer alle noodzakelijke reparaties uit voordat u de machine weer in gebruik neemt.
Verminder uw snelheid en wees voorzichtig als u een bocht maakt of wegen en voetpaden oversteekt met de machine. Verleen altijd voorrang.
Schakel de aandrijving van de maai-eenheid uit, schakel de motor uit, verwijder het sleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de maaihoogte wijzigt (tenzij u deze kunt aanpassen vanuit de bestuurderspositie).
Laat de motor enkel draaien in goed verluchte omgevingen. Uitlaatgassen bevatten koolstofmonoxide, dat dodelijk is bij inademing.
Als u de machine verlaat, laat deze dan niet draaien.
Doe het volgende voordat u de bestuurdersstoel verlaat:
Parkeer de machine op een horizontaal oppervlak.
Schakel de aftakas uit en laat de werktuigen zakken.
Haal de parkeerrem aan.
Zet de motor af en verwijder het sleuteltje.
Wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen.
Gebruik de machine uitsluitend als het zicht goed is en bij geschikte weersomstandigheden. Gebruik de machine niet als er kans op bliksem is.
De machine niet gebruiken als sleepvoertuig.
Gebruik alleen door Toro goedgekeurde accessoires, werktuigen en reserveonderdelen.
Verwijder geen onderdelen van de rolbeugel van de machine.
Zorg dat u de veiligheidsgordel draagt en deze in een noodgeval snel kunt losmaken.
Controleer aandachtig of er obstakels zijn waar u onderdoor moet rijden, en zorg dat u ze niet raakt.
Houd de rolbeugel in deugdelijke staat door deze regelmatig grondig te controleren op beschadiging, en zorg dat alle bevestigingsmateriaal stevig is vastgedraaid.
Vervang beschadigde onderdelen van de rolbeugel. U mag deze niet repareren of aanpassen.
Doe altijd de veiligheidsgordel om als de rolbeugel omhoog is geklapt.
De rolbeugel is een integrale veiligheidsvoorziening. Houd een inklapbare rolbeugel in de opgeheven en vergrendelde positie en doe de veiligheidsgordel om als u de machine gebruikt met de rolbeugel omhoog.
Klap een inklapbare rolbeugel slechts tijdelijk omlaag en alleen als dit noodzakelijk is. Doe de veiligheidsgordel niet om als de rolbeugel omlaag is geklapt.
Let op: er is geen omkantelbeveiliging als een inklapbare rolbeugel omlaag is geklapt.
Controleer het gebied dat u gaat maaien en klap de rolbeugel nooit omlaag op golvend terrein of gebieden met steile hellingen of waterkanten.
De rolbeugel is een integrale veiligheidsvoorziening.
Doe altijd de veiligheidsgordel om.
Het maaien op hellingen is een belangrijke factor bij ongelukken waarbij de controle over de machine wordt verloren of deze omkantelt. Dit kan ernstig of dodelijk letsel veroorzaken. U bent verantwoordelijk voor een veilig gebruik van de machine op hellingen. Gebruik van de machine op hellingen vereist altijd extra voorzichtigheid.
Onderzoek de toestand van het werkgebied om te bepalen of de machine veilig kan worden gebruikt op de helling. Gebruik altijd uw gezond verstand en uw beoordelingsvermogen wanneer u dit onderzoek uitvoert.
Neem de hieronder genoemde instructies voor gebruik van de machine op hellingen door en ga na of u de machine in de specifieke situatie op het betreffende terrein kunt gebruiken. Veranderingen in het terrein kunnen tot gevolg hebben dat de machine anders reageert op hellingen.
Vermijd starten, stoppen of bochten maken op hellingen. Vermijd plotse veranderingen van snelheid of richting. Draai langzaam en geleidelijk.
Gebruik een machine nooit in omstandigheden waarbij u twijfelt over tractie, sturen of stabiliteit.
Verwijder of markeer obstakels zoals greppels, putten, geulen, hobbels, stenen en andere verborgen gevaren. In hoog gras zijn obstakels niet altijd zichtbaar. De machine kan omslaan op oneffenheden in het terrein.
Denk eraan dat de machine tractie kan verliezen doordat u bergafwaarts, op nat gras of dwars op een helling maait. Als de aandrijfwielen tractie verliezen, kunnen ze gaan slippen en kunt u niet meer remmen of sturen.
Rij zeer voorzichtig als u de machine gebruikt in de buurt van steile hellingen, greppels, dijken, waterpartijen en andere gevaarlijke punten. De machine kan plotseling omslaan als een wiel over de rand komt, of als de rand instort. Zorg voor een veilige afstand tussen de machine en een gevarenzone.
Spoor gevaren onderaan de helling op. Indien er gevaren zijn, maait u de helling met een loopmaaimachine.
Laat de maai-eenheden indien mogelijk neer op de grond wanneer u de machine op een helling gebruikt. Als u de maai-eenheden omhoog brengt op hellingen, kan de machine onstabiel worden.
Wees uiterst voorzichtig met grasopvangsystemen of andere werktuigen. Deze kunnen de machine minder stabiel maken, waardoor u de controle over de machine kunt verliezen.
Important: Ontlucht het brandstofsysteem in de volgende gevallen:
De motor is gestopt omdat de brandstof op was.
Er is onderhoud uitgevoerd aan componenten van het brandstofsysteem.
Haal uw voet van het tractiepedaal en let erop dat het pedaal in de NEUTRAALSTAND staat. Zorg dat de parkeerrem in werking is gesteld.
Hou de toerentalschakelaar ingedrukt om de motor in te stellen op laag stationair.
Draai het sleuteltje naar de stand LOPEN. Het indicatielampje van de gloeibougie moet gaan branden.
Als het indicatielampje van de gloeibougie dooft, draait u het sleuteltje op START.
Important: Laat de startmotor niet langer dan 15 seconden achter elkaar draaien omdat de startmotor hierdoor vroegtijdig defect kan raken. Als de motor na 15 seconden nog niet wil starten, moet u het sleuteltje op UIT draaien, de bedieningsorganen en procedures controleren, nog eens 15 seconden wachten en de startprocedure herhalen.
Laat het sleuteltje direct los als de motor start en laat het weer terugkeren naar DRAAIEN.
Druk de toerentalschakelaar in om het gewenste toerental in te stellen.
Als de temperatuur beneden -7 °C is, kunt u de startmotor 30 seconden laten draaien. Daarna moet u de startmotor 60 seconden afzetten voordat u een tweede startpoging onderneemt.
Important: Zet de motor af en laat hem afkoelen voordat u controleert op olielekken, losse onderdelen of andere waarneembare defecten.
Important: Laat de motor 5 minuten stationair lopen voordat u deze afzet of nadat de machine volledig belast is gebruikt. Hierdoor kan de turbocompressor afkoelen voordat u de motor afzet. Indien u dit nalaat, kunnen er problemen met de turbocompressor ontstaan.
Note: Laat de maai-eenheden altijd neer op de grond als u de machine parkeert. Dit vermindert de hydraulische belasting van het systeem, beperkt slijtage van onderdelen van het systeem en voorkomt dat de maai-eenheden per ongeluk worden neergelaten.
Hou de toerentalschakelaar ingedrukt om de motor in te stellen op laag stationair.
Zet de aftakasschakelaar in de stand UIT.
Stel de parkeerrem in werking.
Draai het contactsleuteltje op UIT.
Verwijder het sleuteltje om te voorkomen dat de motor per ongeluk start.
U moet zich oefenen in het rijden met de machine omdat ze een hydrostatische transmissie heeft en anders kan reageren dan andere gazonmachines. Bij het gebruik van de tractie-eenheid, de maai-eenheid of andere werktuigen moet u er rekening mee houden dat de transmissie, het toerental en de belasting van de maaimessen of andere werktuigen van invloed zijn op de prestaties van de machine.
Dankzij Toro Smart Power™ hoeft de bestuurder het toerental niet in de gaten te houden bij zware belasting. Smart Power voorkomt dat de motor te zwaar belast wordt in zware maaiomstandigheden door de machinesnelheid automatisch te regelen en de maaiprestaties te optimaliseren.
U kunt de remmen gebruiken ter ondersteuning bij het draaien van de machine. Ga echter voorzichtig te werk indien u ze gebruikt, in het bijzonder op zacht of nat gras, omdat het gazon per ongeluk kan scheuren. De remmen kunnen ook worden gebruikt om de machine grip te laten houden. In sommige heuvelachtige omstandigheden kan het hoogste wiel slippen en grip verliezen. Als deze situatie zich voordoet, trapt u het stuurpedaal voor het hoogste wiel geleidelijk en met tussenpozen in totdat dit wiel niet meer slipt. Hierbij wordt de tractie op het laagste wiel vergroot.
Important: Laat de motor 2 minuten stationair lopen voordat u deze afzet of nadat de machine volledig belast is gebruikt. Hierdoor kan de turbocompressor afkoelen voordat u de motor afzet. Indien u dit nalaat, kunnen er problemen met de turbocompressor ontstaan.
Voordat u de motor afzet, moet u alle bedieningsorganen uitschakelen en het motortoerental op Langzaam zetten. Als u de gashendel op Langzaam zet, vermindert u een hoog motortoerental, het lawaai en de trillingen. Draai het sleuteltje op UIT om de motor af te zetten.
De koelventilator van de motor wordt normaal geregeld door de machine. De machine kan de ventilator omkeren zodat vuil van het achterscherm wordt geblazen. In normale werkomstandigheden regelt de machine het ventilatortoerental en de draairichting op basis van de temperatuur van de koelvloeistof en de hydraulische vloeistof, en gaat de ventilator automatisch omgekeerd draaien om vuil van het achterscherm te blazen.
U kunt de ventilator handmatig omkeren door de 2 buitenste knoppen van het InfoCenter 2 seconden ingedrukt te houden – de ventilator zal een handmatig gestarte omgekeerde cyclus maken. Keer de ventilator om als het achterscherm vuil is of voordat u met de machine de werkplaats of opslagplaats binnenrijdt.
Met de schakelaar van de cruisecontrol vergrendelt u het pedaal zodat de gewenste rijsnelheid behouden wordt. Druk op de achterzijde van de schakelaar om de cruisecontrol uit te schakelen. Met de middelste stand van de schakelaar wordt de cruisecontrol ingeschakeld en met de voorzijde van de schakelaar kan de gewenste rijsnelheid worden ingesteld.
Note: Ook door een rempedaal in te drukken of het tractiepedaal in ACHTERUIT te zetten gedurende 1 seconde kunt u de pedaalstand vrijstellen.
Gebruik de 2 achterste transportgrendels voor maai-eenheden nr. 6 en 7 als u de machine over een lange afstand of oneffen terrein vervoert of als u de machine transporteert of stalt.
Start de motor. Als de functie AUTO STATIONAIR uitgeschakeld is, laat de motor dan warmdraaien op HALFGAS. Laat de motor lopen in HOOG STATIONAIR, breng de maai-eenheden omhoog, zet de parkeerrem vrij, druk het tractiepedaal in om vooruit te rijden in en rij voorzichtig naar een open terrein.
Oefen u in het vooruit- en achteruitrijden en in starten en stoppen van de machine. Om de machine te stoppen, neemt u uw voet van het tractiepedaal en laat u het terugkeren in de NEUTRAALSTAND of trapt u het achteruit-pedaal in.
Note: Als u met de machine een helling afdaalt, zult u soms het achteruitpedaal moeten gebruiken om te stoppen.
Oefen met het ontwijken van obstakels met de maai-eenheden omhoog en omlaag. Wees voorzichtig als u tussen smalle objecten rijdt zodat u de machine of de maai-eenheden niet beschadigt.
Rijd altijd langzaam op oneffen terrein.
Als u een obstakel tegenkomt, moet u de maai-eenheden tillen zodat u er omheen kunt maaien.
Als u de machine van het ene maaigebied naar het andere rijdt, moet u de maai-eenheden volledig omhoog brengen, de aftakas uitschakelen, de schakelaar voor maaien/transport op TRANSPORT zetten en de toerentalschakelaar van de motor omhoog drukken om de motor in hoog stationair toerental te schakelen.
Verander vaak het maaipatroon om te vermijden dat het maairesultaat onvolmaaktheden vertoont die te wijten zijn aan herhaald maaien in één richting.
Het tegengewichtsysteem oefent hydraulische tegendruk uit op de hefcilinders van de maai-eenheden. Deze tegendruk verplaatst het gewicht van de maai-eenheden naar de aandrijfwielen van de machine om de tractie te verbeteren. De druk van het tegengewicht is standaard ingesteld voor een optimale balans tussen maairesultaat en tractie in de meeste omstandigheden. De instelling van het tegengewicht verlagen kan de maai-eenheid stabieler maken, maar de tractie verminderen. De instelling van het tegengewicht verhogen kan zorgen voor meer tractie, maar resulteren in een slecht maairesultaat; zie Het tegengewicht instellen.
Raadpleeg de After-cut Appearance Troubleshooting Guide (gids voor het oplossen van problemen met het maairesultaat) op www.Toro.com.
Om te beginnen met maaien, schakelt u de maai-eenheden in en rijdt u langzaam naar het maaigebied. Breng de maai-eenheden omlaag zodra de voorste maai-eenheden zich boven het maaigebied bevinden.
Om in een professioneel recht patroon en in banen te kunnen maaien zoals voor sommige werkzaamheden is vereist, moet u een boom of een ander object in de verte uitkiezen en recht daarop af rijden.
Zodra de voorste maai-eenheden de rand van het maaigebied bereiken, brengt u de maai-eenheden omhoog en maakt u een druppelvormige bocht om snel in de juiste positie te komen voor de volgende baan.
Er zijn met bouten monteerbare mulchplaten verkrijgbaar voor de maai-eenheden. De mulchplaten leveren uitstekende prestaties als u het gazon volgens een vast schema onderhoudt. Dit voorkomt dat per maaibeurt meer dan 25 mm gras wordt afgemaaid. Als er te hoog gras wordt gemaaid wanneer de mulchplaten zijn gemonteerd, kan het gazon er na het maaien minder fraai uitzien en moet er meer kracht worden gebruikt om het gras te maaien. De mulchplaten zijn ook uitstekend geschikt om in de herfst bladeren fijn te maken.
Verwijder bij het maaien niet meer dan ongeveer 25 mm of ⅓ van de grassprieten. Bij zeer lang, mals en dicht gras moet u misschien de maaihoogte vergroten.
Een scherp mes snijdt het gras netjes af, zonder rukken of scheuren, zoals een bot mes wel zou doen. Als het gras inscheurt of kapot wordt getrokken, wordt het bruin aan de punten, waardoor het gras minder goed groeit en vatbaarder wordt voor ziekten. Controleer of het mes in een goede staat verkeert en over een volledige vleugel beschikt.
Controleer of de maaikamers in een goede staat zijn. Buig eventueel onderdelen van de maaikamer recht om ervoor te zorgen dat er voldoende speling is tussen de rand van het mes en de maaikamer.
Na het maaien moet u de machine grondig schoonspoelen met een tuinslang zonder spuitmond, zodat de afdichtingen en lagers niet worden beschadigd of verontreinigd raken als gevolg van een te hoge waterdruk. Zorg ervoor dat de radiateur en de oliekoeler vrij blijven van vuil en maaisel. Na reiniging moet u de machine controleren op eventuele lekken in het hydraulische systeem, beschadiging of slijtage van de hydraulische en mechanische onderdelen. Controleer tevens of de messen van de maaidekken scherp genoeg zijn.
In de handige omkeerfunctie kunt u met één druk op de knop de maai-eenheden omhoogbrengen boven het gras en de maaimessen tijdelijk tot stilstand brengen. Zo kunt u uw aandacht richten op het rijden met de machine aan het eind van een werkgang of langs obstakels.
Zet de omkeerfunctie AAN door de hefschakelaar kortstondig achteruit te drukken (Figuur 11); hierbij worden de eenheden automatisch van de zweefstand naar een vooraf ingestelde hoogte gebracht en worden de maaimessen uitgeschakeld. Om verder te gaan met maaien, duwt u de hefschakelaar naar voren. Al de maai-eenheden zakken en de aftakas wordt opnieuw ingeschakeld.
Zet de omkeerfunctie UIT om de maai-eenheden handmatig uit de zweefstand omhoog te brengen door al de hefschakelaars naar achteren ingedrukt te houden tot de maai-eenheden de gewenste hoogte hebben bereikt. Voor Groundsmaster 4700-machines dient u de 3 hefschakelaars in te drukken om de 7 maai-eenheden omhoog te brengen (Figuur 11). De aftakas wordt pas uitgeschakeld wanneer de maai-eenheden dezelfde vooraf ingestelde hoogte bereikt hebben als wanneer de omkeerfunctie op AAN staat.
Note: De omkeerfunctie is standaard ingeschakeld.
Zet de motor af, verwijder het sleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. Laat de machine afkoelen voordat u deze afstelt, schoonmaakt, stalt of er onderhoudswerkzaamheden aan verricht.
Verwijder gras en vuil van de maai-eenheden, de geluiddempers en het motorcompartiment om brand te voorkomen. Veeg gemorste olie en brandstof op.
Als de maai-eenheden in de transportstand staan, breng dan een positieve mechanische vergrendeling aan (indien voorhanden) voordat u de machine onbeheerd achterlaat.
Laat de motor afkoelen voordat u de machine in een afgesloten ruimte stalt.
Verwijder het sleuteltje en sluit de brandstofafsluitklep (indien aanwezig) voordat u de machine stalt of sleept.
Stal de machine of het brandstofvat nooit in de buurt van een open vuur, vonken of een waakvlam zoals die van een boiler of een ander apparaat.
Onderhoud en reinig de veiligheidsgordel(s) indien nodig
Gebruik de trekkoorden voor het stallen van de maai-eenheden om te verhinderen dat de buitenste frontmaai-eenheden zakken wanneer u de machine na het werk stalt of voor een langere periode niet gebruikt. U kunt de trekkoorden voor het stallen van de maai-eenheden ook gebruiken om te voorkomen dat de maai-eenheden gaan zweven terwijl u de machine transporteert tussen twee maaiklussen.
Zorg ervoor dat de aftakas is uitgeschakeld.
Parkeer de machine op een horizontaal oppervlak.
Haal de parkeerrem aan.
Breng de maai-eenheden volledig omhoog.
Breng de trekkoord in het verlengde van de draagas aan de hefarm voor de buitenste frontmaai-eenheid (Figuur 26).
Schuif de lus van de trekkoord over de draagas tot de trekkoord stevig in de inkeping in de as zit (Figuur 26).
Herhaal stappen 5 en 6 voor de buitenste frontmaai-eenheid aan de andere kant van de machine.
Important: Verwijder de trekkoorden van de draagassen voordat u de maai-eenheden laat zakken
Note: Berg de trekkoorden op wanneer u ze niet gebruikt.
Zorg ervoor dat de aftakas is uitgeschakeld.
Parkeer de machine op een horizontaal oppervlak.
Haal de parkeerrem aan.
Met de maai-eenheden in de onderste stand schuift u de lus van de trekkoord in de opening in de versterkingsplaat van de rolsteun (Figuur 27).
Verwijder het sleuteltje en sluit de brandstofafsluitklep (indien aanwezig) voordat u de machine stalt of sleept.
Wees voorzichtig als u de machine inlaadt op een aanhanger of een vrachtwagen of uitlaadt.
Gebruik een oprijplaat van volledige breedte bij het laden van de machine op een aanhanger of vrachtwagen.
Maak de machine stevig vast.
In noodgevallen kan u de machine vooruit bewegen door de omloopklep in de regelbare hydraulische pomp in werking te stellen en de machine te duwen of te slepen.
Important: U mag de machine niet sneller dan 3 tot 4,8 km per uur duwen of slepen. Als u de machine met hogere snelheid duwt of sleept, kan de transmissie intern beschadigd worden.De omloopkleppen moeten open zijn als de machine wordt geduwd of gesleept.
Open de motorkap en zoek de omloopkleppen (Figuur 28) bovenaan de pomp, achter de accu en het opslagcompartiment.
Draai de omloopkleppen 3 slagen linksom om deze te openen en de vloeistof inwendig om te laten leiden.
Note: Draai de klep niet meer dan 3 slagen los. Omdat de vloeistof wordt omgeleid, kan de machine traag worden voortbewogen zonder dat de transmissie wordt beschadigd.
Duw of sleep de machine vooruit.
Important: Als u de machine moet duwen of slepen in achteruit, moet u de set voor achteruitslepen monteren (onderdeelnr. 136-3620).
Wanneer de machine de gewenste locatie bereikt heeft, sluit u de omloopklep. Draai de klep vast met een torsie van 70 N·m.
Note: Gebruik in de vier hoeken banden met de juiste specificaties en CE-merk om de machine vast te binden.
Aan beide zijden van het frame, bij het bestuurdersplatform
Aan de achterbumper
Note: Bepaal vanuit de normale bestuurderspositie de linker- en rechterzijde van de machine.
Important: Raadpleeg de gebruikershandleiding van de motor voor verdere onderhoudsprocedures.
Note: Download het elektrische of hydraulische schema gratis op www.Toro.com; u kunt uw machine zoeken via de link Handleidingen op de hoofdpagina.
Doe het volgende voordat u de bestuurdersstoel verlaat:
Parkeer de machine op een horizontaal oppervlak.
Schakel de aftakas uit en laat de werktuigen zakken.
Haal de parkeerrem aan.
Zet de motor af en verwijder het sleuteltje.
Wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen.
Laat de onderdelen van de machine afkoelen voordat u onderhoudswerkzaamheden uitvoert.
Als de maai-eenheden in de transportstand staan, breng dan een positieve mechanische vergrendeling aan (indien aanwezig) voordat u de machine onbeheerd achterlaat.
Voer indien mogelijk geen onderhoudswerkzaamheden uit als de motor draait. Blijf uit de buurt van bewegende onderdelen.
Ondersteun de machine met assteunen als u onder de machine werkt.
Haal voorzichtig de druk van onderdelen met opgeslagen energie.
Zorg ervoor dat alle onderdelen van de machine in goede staat verkeren en alle bevestigingselementen stevig vastzitten, in het bijzonder de bevestigingen van maaimessen.
Vervang versleten of beschadigde stickers.
Om veilige en optimale prestaties van de machine te verkrijgen, moet u ter vervanging alleen originele Toro-- onderdelen gebruiken. Gebruik ter vervanging nooit onderdelen van andere fabrikanten, omdat dit gevaarlijk kan zijn en de productgarantie hierdoor kan vervallen.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Na het eerste bedrijfsuur |
|
Na de eerste 10 bedrijfsuren |
|
Na de eerste 50 bedrijfsuren |
|
Na de eerste 200 bedrijfsuren |
|
Bij elk gebruik of dagelijks |
|
Om de 50 bedrijfsuren |
|
Om de 100 bedrijfsuren |
|
Om de 200 bedrijfsuren |
|
Om de 250 bedrijfsuren |
|
Om de 400 bedrijfsuren |
|
Om de 800 bedrijfsuren |
|
Om de 1000 bedrijfsuren |
|
Om de 2000 bedrijfsuren |
|
Vóór de stalling |
|
Om de 2 jaar |
|
Kopieer deze pagina ten behoeve van gebruik bij routinecontroles.
Gecontroleerde item | Voor week van: | ||||||
---|---|---|---|---|---|---|---|
maandag | dinsdag | woensdag | donderdag | vrijdag | zaterdag | zondag | |
Werking van interlockschakelaars controleren. | |||||||
Werking van de remmen controleren. | |||||||
Motoroliepeil controleren. | |||||||
Peil van de koelvloeistof controleren. | |||||||
Brandstoffilter/waterafscheider aftappen. | |||||||
Luchtfilter, stofkap en ontluchtingsventiel controleren. | |||||||
Controleren of motor ongewone geluiden maakt.1 | |||||||
Radiateur en scherm controleren op vuil. | |||||||
Controleren op ongewone geluiden tijdens het gebruik. | |||||||
Controleer het peil van de hydraulische vloeistof. | |||||||
Hydraulische slangen en leidingen op schade controleren. | |||||||
Controleren op lekkages. | |||||||
Brandstofpeil controleren. | |||||||
De bandenspanning controleren. | |||||||
Werking van instrumenten controleren. | |||||||
Maaihoogte-instelling controleren. | |||||||
Alle smeernippels smeren.2 | |||||||
De machine schoonmaken. | |||||||
Beschadigde lak bijwerken. | |||||||
1 Controleer de gloeibougie en de spuitmonden van de injector, als de motor moeilijk start, buitensporig veel rook afgeeft of ongelijkmatig loopt. 2Onmiddellijk na elke wasbeurt, ongeacht het voorgeschreven interval |
Important: Zie de gebruikershandleiding van de motor voor verdere onderhoudsprocedures.
Controle uitgevoerd door: | ||
Item | Datum | Informatie |
Gebruik de volgende locaties om de machine op te krikken:
Vooraan de machine – op het machineframe, voor de aandrijfmotoren van de wielen (Figuur 31)
Important: Krik de machine niet op aan de aandrijfmotoren van de wielen. Houd de krikken uit de buurt van hydraulische buizen en slangen.
Achteraan de machine – op het midden van as (Figuur 32)
Plaats kriksteunen met voldoende draagvermogen aan weerszijden van de tandwielkast en onder de as.
Important: Krik de machine niet op aan de trekstang.

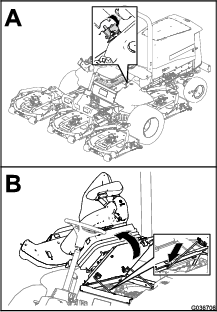

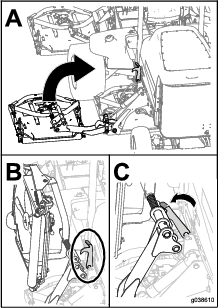

Open de kap zodat u bij het chassis kunt; zie Figuur 33.
Kantel de stoel om bij het hydraulische hefcompartiment te kunnen; zie Figuur 34.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 50 bedrijfsuren |
|
Te gebruiken vet: lithiumvet nr. 2
De smeerpunten en de hoeveelheden zijn:
Lagers van draaipunt van remas (5); zie Figuur 35
Lagerbussen van achteras (2); zie Figuur 36
Kogelverbinding van stuurcilinder (2); zie Figuur 37
Kogelverbinding van trekstang (2); zie Figuur 37
Lagerbussen van koppelpen (2); zie Figuur 37
Important: Smeer de bovenste fitting van de koppelpen niet meer dan één keer per jaar (2 pompbewegingen).
Lagerbussen van hefarm (1 per maai-eenheid); zie Figuur 38
Lagerbussen van hefcilinder (2 per maai-eenheid); zie Figuur 38
Aslagers van maai-eenheid (2 per maai-eenheid); zie Figuur 39
Note: U kunt beide smeernippels gebruiken: kies de nippel die het makkelijkst te bereiken is. Pomp vet in de nippel tot er een beetje vet aan de onderzijde van de asbehuizing verschijnt (aan de onderzijde van de maai-eenheid).
Lagers van draagarm van maai-eenheid (1 per maai-eenheid); zie Figuur 39
Lagers van achterrol (2 per maai-eenheid); zie Figuur 40
Important: Controleer of de smeergroef in beide rolbevestigingen is uitgelijnd met de smeeropening in beide uiteinden van de rolas. Als hulp bij het uitlijnen van de groef en de opening bevindt zich verder een merkteken op één uiteinde van de rolas.
Zet de motor af en haal het sleuteltje uit het contact voordat u het oliepeil controleert of het carter bijvult met olie.
Verander de snelheid van de toerenregelaar niet en laat de motor het maximale toerental niet overschrijden.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|

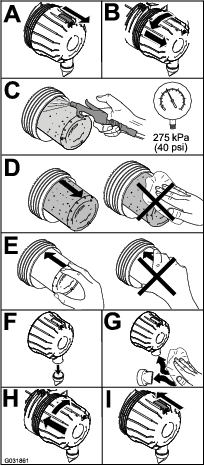

Controleer de luchtfilterbehuizing op schade die een luchtlek kan veroorzaken. Vervang deze in geval van beschadiging. Controleer het gehele luchtinlaatsysteem op lekken, beschadiging of losse slangklemmen.
Geef het luchtfilter uitsluitend een onderhoudsbeurt als de onderhoudsindicator (Figuur 41) dit aangeeft. Als u het luchtfilter vervangt voordat dit nodig is, wordt alleen maar de kans vergroot dat er vuil in de motor komt als u het filter verwijdert.
Important: Zorg ervoor dat het deksel goed vastzit en de luchtfilterbehuizing helemaal afsluit.
Vervang het luchtfilter (Figuur 42).
Note: Reinig nooit een gebruikt element omdat dit kan leiden tot beschadiging van de filtermedia.
Important: Probeer nooit het veiligheidsfilter te reinigen (Figuur 43). Plaats steeds een nieuw veiligheidsfilter als het voorfilter 3 onderhoudsbeurten heeft gehad.
Stel de indicator (Figuur 41) opnieuw in als deze rood is.

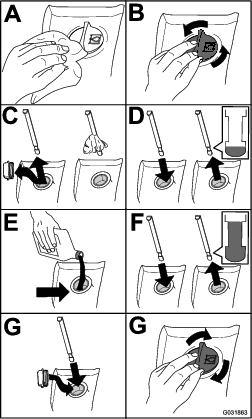

Gebruik hoogwaardige motorolie met een laag asgehalte, die aan de volgende specificaties voldoet:
API service categorie CJ-4 of hoger
ACEA service categorie E6
JASO service categorie DH-2
Important: Het gebruik van motorolie die niet voldoet aan API CJ-4 of hoger, ACEA E6, of JASO DH-2 kan leiden tot verstopping van het DPF of motorschade.
Gebruik motorolie met de volgende viscositeit:
Voorkeursolie: SAE 15W-40 (hoger dan -18 °C)
Alternatieve olie: SAE 10W-30 of 5W-30 (voor alle temperaturen)
Toro Premium motorolie is verkrijgbaar bij uw erkende Toro- distributeur, met een viscositeit van 15W-40 of 10W-30. Raadpleeg de Onderdelencatalogus voor de onderdeelnummers.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Het carter van de motor is in de fabriek gevuld met olie; het oliepeil moet echter worden gecontroleerd voor- en nadat de motor voor de eerste keer wordt gestart.
Important: Controleer het motoroliepeil dagelijks. Als de niveau van de motorolie hoger is dan de Vol-markering op de peilstok kan de olie verdund zijn met brandstof,in dat geval moet de olie vervangen worden.
De beste tijd om de motorolie te controleren is wanneer de motor koud is voordat deze is gestart voor de dag. Als hij al heeft gedraaid, moet u de olie eerst terug laten lopen gedurende tenminste 10 minuten voordat u controleert. Als het olieniveau op of onder de Bijvul-markering 'Add' op de peilstok staat, vul dan olie bij om het olieniveau bij de Vol-markering 'Full' te brengen. Giet niet te veel olie in de motor.
Important: Zorg ervoor dat het oliepeil tussen de merktekens voor het minimum en het maximum op de peilstok staat; de motor kan beschadigd worden indien deze te veel of te weinig olie bevat.
Het oliepeil in de motor controleren; zie Figuur 44.
Note: Als u andere olie gaat gebruiken, moet u eerst alle oude olie aftappen uit het carter voordat u dit vult met nieuwe olie.
Ongeveer 5,7 liter inclusief het filter.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 250 bedrijfsuren |
|
Inhoud oliecarter: ongeveer 5,7 liter met filter.
Start de motor en laat deze 5 minuten lopen zodat de olie warm wordt.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, schakel de motor uit en verwijder het sleuteltje.
Ververs de motorolie en vervang het filter (Figuur 45).
Vul het carter met olie; zie Olievolume in het carter en Het motoroliepeil controleren.
In bepaalde omstandigheden zijn dieselbrandstof en brandstofdampen uiterst ontvlambaar en explosief. Brand of explosie van brandstof kan brandwonden of materiële schade veroorzaken.
Gebruik een trechter om de brandstoftank te vullen en doe dit in de open lucht wanneer de motor uitgeschakeld is en koud staat. Eventueel gemorste brandstof opnemen.
Vul de brandstoftank niet helemaal vol. Vul de brandstoftank totdat het peil 6 mm tot 13 mm van de onderkant van de vulbuis staat. Dit geeft de brandstof in de tank ruimte om uit te zetten.
Rook nooit wanneer u met brandstof bezig bent en houd de brandstof weg van open vlammen of vonken.
Bewaar de brandstof in schone, veilige en goedgekeurde containers en zorg dat de dop op zijn plaats blijft.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 800 bedrijfsuren |
|
Vóór de stalling |
|
Naast het genoemde onderhoudsinterval moet de tank ook worden afgetapt en gereinigd als het brandstofsysteem vervuild raakt of wanneer u de machine voor langere tijd gaat stallen. Gebruik schone brandstof om de tank uit te spoelen.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
Inspecteer de brandstofleidingen op slijtage, beschadigingen of loszittende verbindingen.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Verwijder water uit de brandstof/waterafscheider zoals getoond in (Figuur 47).
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
Vervang de brandstoffilterbus zoals wordt getoond in Figuur 48.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
Maak de omgeving van de kop van het brandstoffilter schoon (Figuur 49).
Verwijder het filter en reinig het filterkopplaatsingsoppervlak (Figuur 49).
Smeer de filterpakking met schone motorolie; raadpleeg de gebruikershandleiding van de motor voor meer informatie.
Monteer de droge filterbus met de hand totdat de pakking contact maakt en draai deze vervolgens nog een halve slag verder.
Start de motor en controleer op brandstoflekkage rond de filterkop.
De brandstofaanzuigbuis bevindt zich in de brandstoftank en is voorzien van een rooster dat voorkomt dat er vuil in het brandstofsysteem komt. Verwijder de brandstofaanzuigbuis en reinig het rooster als dit nodig is.
Verwijder de slangklem waarmee de brandstoftoevoerslang is bevestigd aan de fitting van de brandstofaanzuigbuis (Figuur 50).
Neem de slang van de fitting (Figuur 50).
Til de brandstofaanzuigbuis van de brandstoftank (Figuur 50).
Note: Til de buis recht uit de lagerbus in de tank.
Verwijder vuil van het scherm aan het uiteinde van de brandstofaanzuigbuis (Figuur 50).
Steek de brandstofaanzuigbuis door de rubberen lagerbus en in de tank (Figuur 50).
Note: Zorg dat de brandstofaanzuigbuis zo ver mogelijk in de rubberen lagerbus zit.
Monteer de toevoerslang op de fitting van de brandstofaanzuigbuis en bevestig de slang met de slangklem die u verwijderd hebt in stap 1.
Laat het brandstofsysteem voorinspuiten voordat u de motor voor de eerste keer start, nadat u zonder brandstof bent gevallen en nadat er onderhoud is uitgevoerd aan het brandstofsysteem (bv. filter/waterafscheider aftappen, een brandstofslang vervangen).
Het brandstofsysteem voorinspuiten doet u als volgt:
Zorg dat er brandstof in de tank zit.
Draai het contactsleuteltje 10 tot 15 seconden naar de stand AAN.
Note: Zo kan de brandstofpomp het brandstofsysteem voorinspuiten.
Important: Gebruik de startmotor niet om de motor te laten draaien en het brandstofsysteem te vullen.
Koppel de accu af voordat u reparaties aan de machine verricht. Maak eerst de minpool van de accu los en daarna de pluspool. Bevestig eerst de pluspool van de accu en daarna de minpool.
Laad de accu op in een open, goed geventileerde ruimte, uit de buurt van vonken en open vuur. Haal de oplader uit het stopcontact voordat u de accu aan- of loskoppelt. Draag beschermende kleding en gebruik geïsoleerd gereedschap.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 50 bedrijfsuren |
|
Important: Voordat u laswerkzaamheden aan de machine verricht, moet u de minkabel loskoppelen van de accu om beschadiging van het elektrische systeem te voorkomen. U dient ook de motor, het InfoCenter en de bedieningsorganen van de machine loskoppelen voordat u laswerkzaamheden uitvoert op de machine.
Note: Zorg ervoor dat de accuklemmen en de gehele accubehuizing schoon zijn omdat een vuile accu langzaam stroom afgeeft. Om de accu te reinigen, moet u de hele accubak wassen met een oplossing van natriumbicarbonaat en water. Omspoelen met schoon water. Smeer een dun laagje Grafo 112X-vet (Toro onderdeelnr. 505-47) of vaseline op de accupolen en de kabelklemmen om corrosie te voorkomen.
Ontgrendel het bedieningspaneel en breng dit omhoog (Figuur 51).
Accuzuur bevat zwavelzuur; deze stof is dodelijk bij inname en veroorzaakt ernstige brandwonden.
U mag accuzuur nooit inslikken en moet elk contact met huid, ogen of kleding vermijden. Draag een veiligheidsbril en rubberhandschoenen om uw ogen en handen te beschermen.
Vul de accu alleen bij op plaatsen waar schoon water aanwezig is om indien nodig uw huid af te spoelen.
Verwijder de rubberen stofhuls van de positieve pool en inspecteer de accu.
Maak de minkabel (zwart) los van de minpool (-) en de pluskabel (rood) los van de pluspool (+) van de accu (Figuur 52).
Als accukabels verkeerd worden verbonden, kan dit schade aan de machine en de kabels tot gevolg hebben en vonken veroorzaken. Hierdoor kunnen accugassen tot ontploffing komen en lichamelijk letsel veroorzaken.
Maak altijd de minkabel (zwart) van de accu los voordat u de pluskabel (rood) losmaakt.
Sluit altijd de pluskabel (rood) van de accu aan voordat u de minkabel (zwart) aansluit.
Accupolen of metalen gereedschappen kunnen kortsluiting maken met metalen onderdelen van de , waardoor vonken kunnen ontstaan. Hierdoor kunnen accugassen tot ontploffing komen en lichamelijk letsel veroorzaken.
Zorg ervoor dat bij het verwijderen of installeren van de accu de accupolen niet in aanraking komen met metalen onderdelen van de machine.
Voorkom dat metalen gereedschappen kortsluiting veroorzaken tussen de accupolen en metalen onderdelen van de machine.
Sluit een acculader van 3 tot 4 A aan op de accupolen. Laad de accu op gedurende 4 tot 8 uur bij 3-4 A.
Bij het opladen produceert de accu gassen die tot ontploffing kunnen komen.
Rook nooit in de buurt van de accu en zorg ervoor dat er geen vonken of vlammen vlakbij de accu komen.
Als de accu is opgeladen, haalt u de acculader uit het stopcontact en maakt u deze los van de accupolen.
Bevestig de pluskabel (rood) aan de klem van pluspool (+) van de accu en de minkabel (zwart) aan de klem van minpool (-) van de accu (Figuur 52).
Bevestig de kabels met bouten en moeren aan de accupolen.
Note: Zorg ervoor dat de accuklem (+) helemaal op de pluspool zit en de kabel goed op de accu is geplaatst. De kabel mag geen contact maken met het accudeksel.
Om corrosie van de accuklemmen te voorkomen, moet hierop u een dun laagje Grafo 112X-vet (onderdeelnr. 505-47), vaseline of dunvloeibare smeerolie aanbrengen.
Schuif het rubberen kapje over de pluspool van de accu heen.
Sluit het bedieningspaneel en sluit de vergrendeling.
De zekeringhouder voor de machine bevindt zich in de opbergbak rechts
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
De planeetaandrijvingen/aandrijfwielen mogen geen eindspeling hebben (d.w.z. de wielen mogen niet bewegen wanneer u ze in een richting parallel met de as duwt of trekt).
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Blokkeer de achterwielen en hef de voorzijde van de machine op; laat de vooras/het frame op assteunen rusten.
Een opgekrikte machine kan wankel staan en van de krik glijden waardoor iemand die zich onder de machine bevindt letsel kan oplopen.
Start de motor niet als de machine is opgekrikt.
Haal altijd het sleuteltje uit het contact voordat u van de machine stapt.
Blokkeer de wielen wanneer u de machine opkrikt.
Ondersteun de machine met assteunen.
Neem een van de voorste aandrijfwielen en duw/trek het naar de machine toe en van de machine weg; controleer of het beweegt.
Herhaal stap 3 voor het andere aandrijfwiel.
Als een wiel beweegt, moet u contact opnemen met uw erkende Toro distributeur om de planeetaandrijving te laten reviseren.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
Aanbevolen smeermiddel: hoogwaardige SAE 85W-140 transmissieolie
Plaats de machine op een egale ondergrond en zet het wiel zodanig dat de vulplug zich bovenaan bevindt, de controleplug rechts en de aftapplug onderaan (Figuur 58).
Verwijder de controleplug rechts (Figuur 58).
De olie zou tot de onderkant van de opening van de controleplug moeten reiken.
Als het peil te laag is, verwijder dan de vulplug bovenaan en voeg olie toe tot deze uit de opening aan de rechterkant begint te vloeien.
Controleer de O-ring voor de plug(gen) op slijtage of schade.
Note: Vervang de O-ring(en) indien nodig.
Plaats de plug(en).
Herhaal stappen 1 tot en met 5 voor het planeetwiel aan de andere kant van de machine.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Na de eerste 50 bedrijfsuren |
|
Om de 800 bedrijfsuren |
|
Aanbevolen smeermiddel: hoogwaardige SAE 85W-140 transmissieolie
Smeermiddelcapaciteit planeetwiel- en remkast: 0,65 liter
Plaats de machine op een egale ondergrond en zet het wiel zodanig dat de vulplug zich bovenaan bevindt, de controleplug rechts en de aftapplug onderaan; zie Figuur 58 in Het smeermiddel van de planeetwielaandrijving controleren.
Verwijder de vulplug bovenaan en de controleplug rechts (Figuur 60).
Plaats een opvangbak onder de naaf van het planeetwiel, verwijder de aftapplug onderaan en laat al de olie weglopen (Figuur 60).
Controleer de O-ringen van de vul-, controle- en aftappluggen op slijtage of schade.
Note: Vervang de O-ring(en) indien nodig.
Monteer de aftapplug in de aftapopening van de planeetwielkast (Figuur 60).
Plaats een opvangbak onder de remkast, verwijder de aftapplug en laat al de olie in de bak lopen (Figuur 61).
Controleer de O-ring van de plug op slijtage of schade en monteer de aftapplug in de remkast.
Note: Vervang de O-ring indien nodig.
Giet langzaam 0,65 liter hoogwaardige SAE 85W-140 tandwielolie door de opening van de vulplug.
Important: Als het planeetwiel vol is voordat u 0,65 liter olie hebt toegevoegd, moet u 1 uur wachten of de plug monteren en de machine ongeveer drie meter verplaatsen om de olie over het remsysteem te verdelen. Verwijder daarna de plug en voeg de resterende olie toe.
Plaats de vulplug en de controleplug.
Veeg de planeetwiel- en remkast schoon (Figuur 63).
Herhaal stappen 1 tot en met 7 in De olie uit de planeetwielaandrijving verwijderen en stappen 1 tot en met 3 in deze procedure voor de planeetwiel- en remeenheid aan de andere kant van de machine.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Controleer de achteras en de tandwielkast van de achteras visueel op lekkage.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
De achteras is gevuld met SAE 85W-140 smeerolie. De capaciteit bedraagt 2,4 liter. Controleer elke dag op lekkage.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Verwijder een controleplug van 1 uiteinde van de as en controleer of het smeermiddel tot aan de onderkant van de opening komt (Figuur 65).
Note: Indien het peil te laag staat, verwijdert u de vulplug en vult u voldoende smeermiddel bij totdat het peil de onderkant van de openingen van de controleplug bereikt.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Na de eerste 200 bedrijfsuren |
|
Om de 800 bedrijfsuren |
|
Aanbevolen smeermiddel: hoogwaardige SAE 85W-140 transmissieolie
Asinhoud: 2,4 liter
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Reinig de omgeving van de 3 aftappluggen, 1 aan elke kant en 1 in het midden (Figuur 66).
Verwijder de controlepluggen voor het oliepeil en de vuldop op de hoofdas zodat de transmissieolie gemakkelijk kan weglopen.
Verwijder de aftappluggen zodat de transmissieolie in de opvangbakken kan lopen.
Plaats de pluggen.
Verwijder een controleplug en vul de as met ongeveer 2,4 liter 85W-140 tandwielsmeer of totdat het smeermiddel tot aan de onderkant van de opening komt.
Plaats de controleplug terug.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 400 bedrijfsuren |
|
De achteras is gevuld met SAE 85W-140 smeerolie. De capaciteit bedraagt 0,5 liter. Controleer elke dag op lekkage.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Verwijder de controle/vulplug aan de linkerzijde van de tandwielkast en controleer of de tandwielolie tot aan de onderkant van de opening komt (Figuur 67).
Note: Als het peil te laag is, vult u voldoende transmissieolie bij totdat het peil de onderkant van de opening bereikt.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 800 bedrijfsuren |
|
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Meet de afstand hart-op-hart van het toespoor (ter hoogte van de assen) aan de voorzijde en de achterzijde van de stuurwielen (Figuur 68).
Note: De afstand aan de voorzijde moet 3 mm korter zijn dan de gemeten afstand aan de achterzijde.
Om het toespoor af te stellen, moet u de pen en moer van één van de kogelverbindingen van de trekstang verwijderen (Figuur 69). Verwijder de kogelverbinding van de trekstang uit de steun van de differentieelbehuizing.
Draai de klemmen aan beide uiteinden van de trekstangen los (Figuur 69).
Draai de losgemaakte kogelverbinding 1 volledige slag naar binnen of naar buiten en maak de klem vast aan het vrije uiteinde van de trekstang.
Draai de gehele trekstang 1 volledige slag in dezelfde richting (naar binnen of naar buiten) en maak de klem vast aan het aangekoppelde uiteinde van de trekstang.
Plaats de kogelverbinding in de steun van de differentieelbehuizing, draai de moer met de hand vast en meet het toespoor.
Indien nodig nogmaals afstellen.
Draai de moer vast en monteer een nieuwe pen als de afstelling correct is.
Motorkoelvloeistof inslikken kan vergiftiging veroorzaken; buiten het bereik van kinderen en huisdieren houden.
Als u hete, onder druk staande koelvloeistof over u heen krijgt of in aanraking komt met een hete radiateur of omliggende delen, kunt u ernstige brandwonden oplopen.
Laat de motor altijd minstens 15 minuten afkoelen voordat u de radiateurdop losdraait.
Gebruik een doek als u de radiateurdop verwijdert en draai de dop langzaam open om de stoom te laten ontsnappen.
Gebruik de machine nooit zonder dat de kappen zijn geplaatst.
Houd uw vingers, handen en kleding uit de buurt van draaiende ventilatoren en drijfriemen.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Aanbevolen koelvloeistof: een 50/50 verhouding van water en ethyleenglycol-antivries
Inhoud van koelsysteem: 8,5 liter
Draaiende ventilators en lopende drijfriemen kunnen letsel veroorzaken.
Gebruik de machine nooit zonder dat de kappen zijn geplaatst.
Houd uw vingers, handen en kleding uit de buurt van de draaiende ventilator en aandrijfriem.
Zet de motor af en verwijder het sleuteltje voordat u onderhoudswerkzaamheden uitvoert.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Verwijder voorzichtig de radiateurdop.
Controleer het koelvloeistofpeil in de radiateur. De radiateur moet worden gevuld tot de bovenkant van de vulbuis, en de expansietank tot de VOL-markering (Figuur 70).
Als het koelvloeistofpeil te laag is, moet u bijvullen met een oplossing die half uit water, half uit ethyleenglycol-antivries bestaat. Gebruik geen koelvloeistoffen op basis van alcohol/methanol of alleen water.
Plaats de doppen van de radiateur en de expansietank terug.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Deze machine is voorzien van een hydraulisch aangedreven ventilatorsysteem dat automatisch (of handmatig) omkeert om de ophoping van vuil op de radiateur/oliekoeler en het scherm te verminderen. Hoewel u dankzij deze functie minder tijd moet besteden aan het reinigen van de radiateur/oliekoeler, blijft routinereiniging noodzakelijk. Periodieke reiniging en inspectie van de radiateur/oliekoeler blijven vereist.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Ontgrendel en draai het achterscherm open (Figuur 71).
Note: Om het scherm te verwijderen, moet u het van de scharnierpennen tillen.
Verwijder grondig al het vuil dat zich op het scherm bevindt.
Reinig beide zijden van de oliekoeler en de radiateur grondig met perslucht (Figuur 72).
Note: Begin aan de voorkant en blaas het vuil eruit naar de achterkant. Reinig vervolgens vanaf de achterkant en blaas het vuil naar de voorkant. Herhaal de procedure verschillende keren totdat u al het maaisel en het vuil verwijderd hebt.
Important: Als u de radiateur of de oliekoeler met water reinigt, ontstaat voortijdig corrosie van onderdelen en gaat vuil aankoeken.
Sluit het achterscherm en zet het vast met de vergrendeling.
Stel de bedrijfsremmen af als de rempedalen meer dan 25 mm 'speling' hebben of als de remmen niet naar behoren functioneren. Met speling wordt de afstand bedoeld die het rempedaal wordt ingetrapt voordat er remweerstand wordt gevoeld.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Maak de borgpen van de rempedalen los zodat beide pedalen onafhankelijk van elkaar kunnen functioneren.
Om de speling op de rempedalen te verkleinen, moet u de remmen als volgt vaster zetten:
Draai de voorste moer op het draadeinde van de remkabel los (Figuur 73).
Draai de achterste moer vast om de kabel naar achteren te halen totdat de rempedalen 13 tot 25 mm speling hebben.
Draai de voorste moeren aan nadat de remmen correct zijn afgesteld.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 100 bedrijfsuren |
|
Bij een correcte spanning heeft de riem een speling van 10 mm als u halverwege tussen de poelies op de riem drukt met een kracht van 4,5 kg.
Als de speling geen 10 mm bedraagt, moet u de montagebouten van de wisselstroomdynamo losdraaien (Figuur 74).
Note: Verhoog of verminder de spanning van de riem van de wisselstroomdynamo en draai de bouten vast. Controleer nogmaals de speling van de riem om zeker van te zijn dat de spanning correct is.
Waarschuw onmiddellijk een arts als er hydraulische vloeistof is geïnjecteerd in de huid. Geïnjecteerde vloeistof moet binnen enkele uren operatief worden verwijderd door een arts.
Controleer of alle hydraulische slangen en leidingen in goede staat verkeren en alle hydraulische aansluitingen en fittings stevig vastzitten voordat u druk zet op het hydraulische systeem.
Houd lichaam en handen uit de buurt van kleine lekgaten of spuitmonden waaruit onder hoge druk hydraulische vloeistof ontsnapt.
U kunt lekken in het hydraulische systeem opsporen met behulp van karton of papier.
Hef alle druk in het hydraulische systeem op veilige wijze op, voordat u werkzaamheden gaat verrichten aan het hydraulische systeem.
Het reservoir is in de fabriek gevuld met hoogwaardige hydraulische vloeistof. Controleer het peil van de hydraulische vloeistof voordat u de motor voor het eerst start, en vervolgens dagelijks; zie Het peil van de hydraulische vloeistof controleren.
Aanbevolen hydraulische vloeistof: Toro PX Extended Life hydraulische vloeistof; verkrijgbaar in emmers van 19 liter of vaten van 208 liter.
Note: Een machine die de aanbevolen vloeistof om bij te vullen gebruikt moet minder vaak bijgevuld worden en het filter moet minder vaak worden vervangen.
Andere hydraulische vloeistoffen: Als de Toro PX Extended Life hydraulische vloeistof niet verkrijgbaar is, kunt u een andere conventionele, petroleumgebaseerde hydraulische vloeistof gebruiken die aan de volgende materiaaleigenschappen en de industrienormen voldoet. Gebruik geen synthetische vloeistof. Vraag uw smeermiddelenleverancier naar een geschikt product.
Note: Toro aanvaardt geen enkele aansprakelijkheid voor schade die wordt veroorzaakt door gebruik van verkeerde vervangende vloeistoffen. Gebruik daarom uitsluitend producten van gerenommeerde fabrikanten die garant staan voor de door hen aanbevolen vloeistoffen.
Materiaaleigenschappen: | ||
Viscositeit, ASTM D445 | cSt bij 40 °C 44 tot 48 | |
Viscositeitsindex ASTM D2270 | 140 of hoger | |
Stolpunt, ASTM D97 | -37 °C tot -45 °C | |
Industriespecificaties: | Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 of M-2952-S) |
Note: Veel hydraulische vloeistoffen zijn bijna kleurloos, zodat het moeilijk is lekkages op te sporen. Er is een rode kleurstof leverbaar voor de hydraulische vloeistof, in flesjes van 20 ml. Een flesje is voldoende voor 15 tot 22 liter hydraulische vloeistof. U kunt deze kleurstof bestellen bij een erkende Toro- distributeur, onderdeelnr. 44-2500.
Important: Toro Premium synthetische, biologisch afbreekbare hydraulische vloeistof is de enige biologisch afbreekbare vloeistof die door Toro is goedgekeurd. Deze vloeistof is compatibel met de elastomeren die worden gebruikt in hydraulische systemen van Toro, en is geschikt voor een groot aantal temperatuursomstandigheden. Deze vloeistof is compatibel met gangbare minerale olie, maar met het oog op maximale biologische afbreekbaarheid en goede prestaties moet het hydraulische systeem grondig met gewone vloeistof worden gespoeld. De olie is verkrijgbaar in emmers van 19 liter of vaten van 208 liter bij een erkende Toro- distributeur.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Controleer het peil van de hydraulische vloeistof (Figuur 75).
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 800 bedrijfsuren |
|
Om de 2000 bedrijfsuren |
|
Om de 2 jaar |
|
Inhoud hydraulische vloeistof: 28,4 liter
Als de vloeistof verontreinigd raakt, moet u contact opnemen met uw erkende Toro distributeur omdat het systeem dient te worden schoongespoeld. Verontreinigde hydraulische vloeistof ziet er in vergelijking met schone vloeistof melkachtig of zwart uit.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Til de motorkap op.
Maak de terugvoerleiding van de bak los van de bodem van het hydraulische reservoir en laat de hydraulische vloeistof in een opvangbak lopen.
Monteer de slang als er geen hydraulische vloeistof meer naar buiten komt.
Vul het reservoir met hydraulische vloeistof; zie Het peil van de hydraulische vloeistof controleren.
Important: Gebruik uitsluitend de gespecificeerde hydraulische vloeistoffen. Andere vloeistoffen kunnen schade aan het systeem veroorzaken.
Plaats de dop weer op het reservoir.
Draai het contactsleuteltje op AAN om de motor te starten. Gebruik alle hydraulische bedieningsorganen om de hydraulische vloeistof door het hele systeem te verspreiden en controleer op lekkage.
Draai het contactsleuteltje naar de stand UIT.
Controleer het vloeistofpeil en vul voldoende vloeistof bij totdat het peil de FULL-markering op de peilstok bereikt. Niet te vol vullen.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Om de 800 bedrijfsuren |
|
Om de 1000 bedrijfsuren |
|
Gebruik ter vervanging Toro filters met onderdeelnr. 94-2621 op de achterkant (maai-eenheden) van de machine en onderdeelnr. 75-1310 op de voorkant (druk) van de machine.
Important: Als u een ander filter gebruikt, kan de garantie van bepaalde onderdelen komen te vervallen.
Kantel de bestuurdersstoel om bij het drukfilter van de maaier te komen; zie Toegang tot het hydraulische hefcompartiment
Vervang het hydraulische drukfilter bij het hydraulische hefcompartiment; zie Figuur 77.
Laat de bestuurdersstoel zakken en zet hem vast.
Plaats het retourfilter terug aan de rechterzijde van de machine (Figuur 77).
Start de motor en laat deze ongeveer 2 minuten lopen om lucht uit het systeem te verwijderen. Zet de motor af en controleer op lekkages.
Onderhoudsinterval | Onderhoudsprocedure |
---|---|
Bij elk gebruik of dagelijks |
|
Om de 2 jaar |
|
Controleer dagelijks de hydraulische leidingen en slangen op lekkages, kinken, loszittende steunen, slijtage, loszittende aansluitingen, slijtage door weersinvloeden en de inwerking van chemicaliën. Voer alle noodzakelijke reparaties uit voordat u de machine in gebruik neemt.
Hydraulische vloeistof die onder druk ontsnapt, kan door de huid heen dringen en letsel veroorzaken.
Waarschuw onmiddellijk een arts als er vloeistof is geïnjecteerd in de huid.
Controleer of alle hydraulische slangen en leidingen in goede staat verkeren en alle hydraulische aansluitingen en fittings stevig vastzitten voordat u druk zet op het hydraulische systeem.
Houd lichaam en handen uit de buurt van kleine lekgaten of spuitmonden waaruit onder hoge druk hydraulische vloeistof ontsnapt.
U kunt lekken in het hydraulische systeem opsporen met behulp van karton of papier.
Hef alle druk in het hydraulische systeem op veilige wijze op, voordat u werkzaamheden gaat verrichten aan het hydraulische systeem.
Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheden zakken, schakel de motor uit en verwijder het sleuteltje.
Ontkoppel de hydraulische motor en verwijder deze van de maai-eenheid (Figuur 78). Bedek de bovenzijde van de as zodat deze niet vuil wordt.
Verwijder de borgpen (voor Groundsmaster 4500-machines) of de borgmoer (voor Groundsmaster 4700-machines) waarmee het draagframe van de maai-eenheid aan de draaipen van de hefarm is bevestigd (Figuur 79).
Rol de maai-eenheid bij de machine vandaan.
Plaats de maai-eenheid vóór de machine.
Schuif het draagframe van de maai-eenheid op de draaipen van de hefarm (Figuur 79). Bevestig de maai-eenheid aan de pen; gebruik hiervoor de borgpen (voor Groundsmaster 4500-machines) of de borgmoer (voor Groundsmaster 4700-machines).
Monteer de hydraulische motor op de maai-eenheid (Figuur 78). Controleer of de O-ring zich op de juiste plaats bevindt en niet beschadigd is.
Smeer de as.
Controleer de voorrol op slijtage, wiebelen of klemmen. Voer onderhoud uit op de rol of de onderdelen ervan of vervang deze als u dergelijke zaken aantreft.
Verwijder de montagebout van de rol (Figuur 80).
Sla een drevel door het uiteinde van de rolbehuizing en sla het lager aan de tegenovergelegen zijde eruit door beurtelings aan beide zijden van de binnenste loopring van het lager te tikken. Er moet een lipje van de binnenste loopring van 1,5 mm bloot komen te liggen.
Druk het tweede lager eruit.
Controleer de rolbehuizing, de lagers en het afstandsstuk van het lager op schade (Figuur 80). Vervang beschadigde onderdelen en zet de constructie weer in elkaar.
Druk het eerste lager in de rolbehuizing (Figuur 80). Druk alleen op het buitenste loopvlak of druk evenwijdig op het binnen- en buitenloopvlak.
Plaats het afstandsstuk (Figuur 80).
Druk het tweede lager in de rolbehuizing (Figuur 80). Druk evenwijdig op het binnen- en buitenloopvlak totdat het binnenloopvlak het afstandsstuk raakt.
Plaats de rolconstructie in het frame van de maai-eenheid.
Controleer of er maximaal 1,5 mm speling is tussen de rolconstructie en de rolmontagebeugels van het frame van de maai-eenheid. Als de opening groter is dan 1,5 mm, plaats dan voldoende ringen met een diameter van ⅝" om de speling aan te passen.
Important: Als de rolconstructie wordt bevestigd met een opening die groter is dan 1,5 mm zorgt dit voor een zijdelingse belasting van het lager. Dit kan leiden tot voortijdige slijtage van het lager.
Draai de bevestigingsbout vast met een torsie van 108 N·m.
Controleer op gezette tijden het maaimes op slijtage of beschadigingen.
Wees voorzichtig als u de messen controleert. Omwikkel de maaimessen of draag handschoenen en wees voorzichtig als u onderhoudswerkzaamheden aan de maaimessen verricht. De maaimessen mogen alleen worden vervangen of geslepen, probeer ze nooit recht te maken of er aan te lassen.
Let op dat bij machines met meerdere maaimessen andere messen kunnen gaan draaien doordat u 1 mes draait.
De maai-eenheid is in de fabriek ingesteld op een maaihoogte van 5 cm en met een harkmes van 7,9 mm. De hoogte-instellingen links en rechts zijn ook vooraf ingesteld binnen 0,7 mm van elkaar.
De maai-eenheid is zo ontworpen dat de kamer niet vervormd wordt wanneer het mes schokken ondergaat. Als het mes een vast voorwerp raakt, controleer dan of het mes is beschadigd en controleer of het mes nog nauwkeurig maait.
Verwijder de hydraulische motor uit de maai-eenheid en verwijder de maai-eenheid van de machine.
Gebruik een takel (of minimaal twee personen) en plaats de maai-eenheid op een vlakke tafel.
Markeer 1 uiteinde van het mes met een markeerstift. Gebruik dit uiteinde van het mes om alle hoogtes te controleren.
Plaats de snijrand van het gemarkeerde uiteinde van het mes op 12 uur (recht vooruit in de maairichting) (Figuur 81) en meet de hoogte vanaf de tafel tot het snijvlak van het mes.
Draai het gemarkeerde uiteinde van het mes naar 3 uur en naar 9 uur (Figuur 81) en meet de hoogte.
Vergelijk de gemeten hoogte op 12 uur met de maaihoogte-instelling. De afstand moet binnen een marge van 0,7 mm vallen. De hoogten op 3 uur en 9 uur moeten 1,6 tot 6,0 mm hoger zijn dan de instelling op 12 uur en binnen 2,2 mm van elkaar vallen.
Als een van deze metingen niet binnen de specificaties valt, ga dan verder met Maaimes afstellen.
Start met het afstellen aan de voorzijde (pas steeds 1 beugel per keer aan).
Verwijder de maaihoogtebeugel (aan de voorzijde, linkerzijde of rechterzijde) van het frame van de maai-eenheid (Figuur 82).
Breng vulstukken van 1,5 mm en/of vulstukken van 0,7 mm aan tussen het frame van de maai-eenheid en de beugel om de gewenste maaihoogte-instelling te bereiken (Figuur 82).
Bevestig de maaihoogtebeugel aan het frame van de maai-eenheid met de overgebleven vulstukken onder de maaihoogtebeugel.
Bevestig de inbusbout/het afstandsstuk en een flensmoer.
Note: De inbusbout/het afstandsstuk worden bij elkaar gehouden met afdichtkit zodat het afstandsstuk niet in het frame van de maai-eenheid valt.
Controleer de hoogte in de 12 uur-stand en breng indien nodig aanpassingen aan.
Bepaal of slechts één of beide maaihoogtebeugels (rechts en links) moeten worden aangepast.
Note: Als de kant op 3 uur of op 9 uur 1,6 tot 6,0 mm hoger is dan de nieuwe hoogte aan de voorkant, hoeft die kant niet aangepast te worden. Pas de andere kant zo aan, dat deze afstand ook binnen 2,2 mm van de juiste kant valt.
Pas de linker en rechter maaihoogtebeugel aan door stap 1 tot en met 4 te herhalen.
Bevestig de slotbouten en de flensmoeren.
Controleer de hoogte op 12 uur, 3 uur en 9 uur.
Vervang een mes als het een vast voorwerp heeft geraakt, of als het uit balans of krom is. Gebruik ter vervanging altijd originele Toro messen zodat u zeker bent van een veilig gebruik en optimale prestaties.
Parkeer de machine op een horizontaal oppervlak, zet de maai-eenheid in de transportstand, stel de parkeerrem in werking, schakel de motor uit en verwijder het sleuteltje.
Note: Zet de maai-eenheid vast of vergrendel ze om te voorkomen dat ze per ongeluk naar beneden valt.
Pak het uiteinde van het mes vast met een doek of een dikke, gevoerde handschoen.
Verwijder de mesbout, de antiscalpeercup en het mes van de as (Figuur 83).
Monteer het mes, de antiscalpeercup en de mesbout; zet de mesbout vast met een torsie van 115 tot 149 N·m.
Important: Het gebogen deel van het mes moet naar de binnenzijde van de maai-eenheid wijzen om een goede maaikwaliteit te garanderen.
Note: Als u een vreemd voorwerp hebt geraakt, moet u alle moeren van de aspoelie vastdraaien met een torsie van 115 tot 149 N·m.
Als u het maaimes controleert en een onderhoudsbeurt geeft, moet u op twee plaatsen letten: de vleugel en de snijrand. Zowel de snijranden als de vleugel – dat is het deel dat naar boven steekt tegenover de snijrand – zorgen ervoor dat het mes een goede maaikwaliteit levert. De vleugel is belangrijk omdat deze het gras rechtop zet zodat het gelijkmatig wordt gemaaid. De vleugel zal tijdens gebruik langzaam slijten. Naarmate de vleugel slijt, zal de maaikwaliteit geleidelijk aan enigszins afnemen, ook al zijn de snijranden scherp. De snijrand van het mes moet scherp zijn zodat het gras wordt gemaaid en niet wordt afgescheurd. De snijrand is kennelijk bot als de punten van de grassprieten bruin zijn of kapot zijn gescheurd. Slijp de snijranden om dit te verhelpen.
Parkeer de machine op een egale ondergrond, breng de maai-eenheid omhoog, stel de parkeerrem in werking, zet het tractiepedaal in de NEUTRAALSTAND en schakel de aftakas UIT. Zet daarna de motor uit en verwijder het sleuteltje uit het contact.
Controleer nauwkeurig de uiteinden van het maaimes, in het bijzonder op de plaats waar het platte en het gebogen deel samenkomen (Figuur 84).
Note: Omdat het metaal dat het platte en het gebogen deel van het mes verbindt, kan wegslijten door zand en ander schurend materiaal, moet u dit steeds controleren voordat u de maaier gaat gebruiken. Als u een slijtplek ontdekt (Figuur 84), moet u het mes onmiddellijk vervangen.
Inspecteer de snijranden van alle messen en slijp de snijranden als deze bot zijn of bramen vertonen (Figuur 85).
Note: Slijp alleen de bovenkant van de snijrand en behoud de oorspronkelijke snijhoek om te zorgen dat het mes scherp blijft (Figuur 85). Het mes blijft in balans als u evenveel materiaal weghaalt van beide snijkanten.
Note: Verwijder de messen en slijp ze op een slijpmachine. Nadat de snijranden zijn geslepen, monteert u het mes met de antiscalpeercup en de mesbout; zie Mes(sen) van de maai-eenheid controleren en slijpen.
Controleer of het mes recht en evenwijdig is; leg het mes op een horizontaal vlak en controleer de uiteinden. De uiteinden moeten iets lager dan het midden zijn en de snijrand moet lager dan de onderkant van het mes zijn.
Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat. Laat de machine afkoelen voordat u deze afstelt, reinigt, stalt of er onderhoudswerkzaamheden aan verricht.
Bewaar de machine en het brandstofvat niet op plaatsen waar open vlammen, vonken of waakvlammen (bv. van een boiler of een ander toestel) aanwezig kunnen zijn.
Important: Gebruik geen brak of teruggewonnen water om de machine schoon te maken.
Reinig de tractie-eenheid, de maai-eenheden en de motor grondig.
Controleer de bandenspanning. Breng alle banden op een spanning van 0,83 tot 1,03 bar.
Controleer of alle bevestigingen vastzitten; zet ze vast indien nodig.
Smeer alle smeer- en draaipunten. Neem overtollig vet op.
Plaatsen waar de lak is bekrast, beschadigd of geroest, moeten licht geschuurd en bijgewerkt worden. Eventuele deuken in de metalen carrosserie uitdeuken.
Verricht de volgende onderhoudswerkzaamheden aan de accu en de kabels:
Haal de accuklemmen los van de accupolen.
Note: Maak altijd eerst de minpool van de accu los en daarna de pluspool. Bevestig altijd eerst de pluspool van de accu en daarna de minpool.
Reinig de accu, de klemmen en de polen met behulp van een staalborstel en een oplossing van zuiveringszout (natriumbicarbonaat).
Smeer een dun laagje Grafo 112X-vet (onderdeelnr. 505-47) of vaseline op de kabelklemmen en de accupolen om corrosie te voorkomen.
Laad de accu om de 60 dagen 24 uur lang op om loodsulfatie van de accu te voorkomen.
Tap de motorolie af uit het carter en plaats de aftapplug weer terug.
Verwijder het oliefilter en gooi het weg. Plaats een nieuw oliefilter.
Vul het oliecarter met de aangegeven hoeveelheid motorolie.
Draai het contactsleuteltje op AAN, start de motor en laat hem ongeveer 2 minuten stationair draaien.
Draai het contactsleuteltje naar de stand UIT.
Tap alle brandstof goed af uit de brandstoftank, de brandstofleidingen en het brandstoffilter/waterafscheider.
Spoel de brandstoftank om met verse, schone dieselbrandstof.
Zet alle onderdelen van het brandstofsysteem goed vast.
Zorg ervoor dat het luchtfilter grondig wordt gereinigd en een onderhoudsbeurt krijgt.
Plak de luchtfilterinlaat en de uitlaat af met weerbestendige tape.
Controleer de antivriesbescherming en vul zoveel bij als nodig is met het oog op de plaatselijk te verwachten minimumtemperatuur.
Als de maai-eenheden langere tijd worden verwijderd van de tractie-eenheid, plaats dan een asplug in de bovenzijde van de assen om te voorkomen dat er vuil of water in de assen terecht kan komen.
