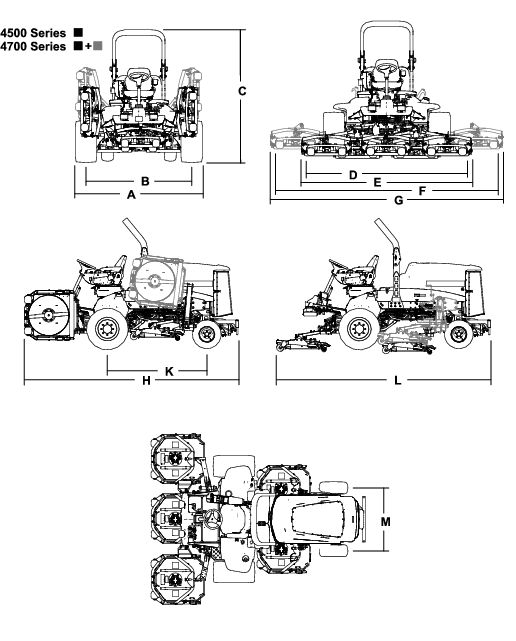

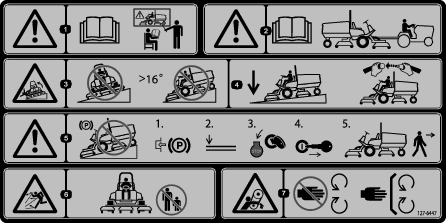

Cortador rotativo Groundsmaster® 4500-D ou 4700-D

Desloque a alavanca de ajuste do banco que se encontra no lado do banco para fora, faça deslizar o banco para a posição desejada e liberte a alavanca para o fixar em posição (Figura 14).

Figura 14

1. Indicador de peso
2. Alavanca de ajuste de peso
3. Alavanca de ajuste do banco
4. Alavanca de ajuste do encosto do banco
5. Manípulo de ajuste do apoio do braço

Rode o manípulo para ajustar o ângulo do descanso do braço (Figura 14).

Mova a alavanca para ajustar o ângulo do encosto do banco (Figura 14).

O indicador de peso indica quando o banco está ajustado ao peso do operador (Figura 14). Ajuste a altura posicionando a suspensão dentro da gama da região verde.

Utilize esta alavanca para ajustar o banco ao seu peso (Figura 14). Puxe a alavanca para cima para aumentar a pressão de ar e empurre para baixo para diminuir a pressão de ar. O devido ajuste é correto quando o indicador de peso se encontra na região verde.

1. A partir do menu Principal, percorra até ao menu Definições e prima o botão direito.

2. No menu Definições, percorra até ao Menu protegido e prima o botão direito.

3. Para introduzir o código PIN, utilize o botão central para definir o primeiro dígito e depois prima o botão direito para avançar para o próximo dígito.

4. Utilize o botão central para definir o segundo dígito e depois prima o botão direito para avançar para o próximo dígito.

5. Utilize o botão central para definir o terceiro dígito e depois prima o botão direito para avançar para o próximo dígito.

6. Utilize o botão central para definir o quarto dígito e depois prima o botão direito.

7. Prima o botão do meio para introduzir o código.

Pode alterar a capacidade para visualizar e alterar as definições no menu Protegido. No menu Protegido, percorra para as definições protegidas. Utilizando o botão direito, se alterar as Proteger config. para DESLIGAR, poderá visualizar e alterar as definições no menu Protegido sem introduzir o código PIN. Se alterar as Proteger config. para LIGAR, oculta as opções protegidas e terá de introduzir de um código PIN para alterar as definições no menu Protegido. Depois de definir o código PIN, tem de colocar a chave em DESLIGAR e depois na posição LIGAR para activar e guardar esta função.

1. No Menu protegido, percorra até Definições protegidas.

2. Para ver e alterar as definições sem introduzir um código PIN, utilize o botão direito para alterar as definições protegidas para DESLIGAR.

3. Para ver e alterar as definições com um código PIN, utilize o botão esquerdo para selecionar LIGAR, defina o código PIN e rode a chave para a posição DESLIGAR e, em seguida, para a posição LIGAR.

1. No menu Definições, percorra até Ralenti automático.

2. Prima o botão direito para alterar o tempo de ralenti automático entre Desligar, 8S, 10S, 15S, 20S e 30S.

1. No menu de definições, percorra até ao menu de velocidade de corte e prima o botão direito.

2. Utilize o botão direito para aumentar a velocidade máxima de corte em incrementos de 5% entre 50% e 100%.

3. Utilize o botão central para diminuir a velocidade máxima de corte em incrementos de 5% entre 50% e 100%.

4. Prima o botão esquerdo para sair.

1. No menu Definições, percorra até ao menu Vel. de transporte e prima o botão direito.

2. Utilize o botão direito para aumentar a velocidade máxima de transporte em incrementos de 5% entre 50% e 100%.

3. Utilize o botão central para diminuir a velocidade máxima de transporte em incrementos de 5% entre 50% e 100%.

4. Prima o botão esquerdo para sair.

1. No menu Definições, percorra até Smart Power.

2. Prima o botão direito para alternar entre LIGAR e DESLIGAR.

3. Prima o botão esquerdo para sair.

1. No menu Definições, percorra até ao menu Contrapeso e prima o botão direito.

2. Prima o botão direito para alternar entre Baixo, Médio e Elevado

Quando terminar no menu Protegido, prima o botão esquerdo para sair para o menu Principal, depois prima o botão esquerdo para sair para o menu Funcionamento.

1. No menu Definições, percorra até Viragem.

2. Prima o botão direito para alternar entre LIGAR e DESLIGAR.

3. Prima o botão esquerdo para sair.

Pode ver a taxa de consumo de combustível média da duração da máquina no Menu de serviço.

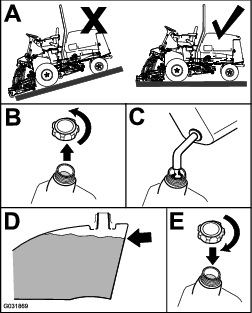

Antes de ligar o motor e utilizar máquina, verifique o nível do óleo no cárter do motor; consulte Verificação do nível de óleo do motor.

Antes de ligar o motor e utilizar a máquina, verifique o sistema de arrefecimento; consulte Verificação do sistema de arrefecimento.

Antes de ligar o motor e utilizar a máquina, verifique o sistema hidráulico; consulte Verificação do nível do fluido hidráulico.

Retire a água ou outro tipo de contaminação do separador de água diariamente; consulte Retirar água do separador de água-combustível.

Verificação de fugas do eixo traseiro e da caixa de engrenagens do eixo traseiro; consulte Verificação de fugas do eixo traseiro e da caixa de engrenagens.

A pressão correta dos pneus é de 1,38 bar.

Important: Mantenha a pressão recomendada em todos os pneus, de modo a garantir uma boa qualidade de corte e um desempenho adequado da máquina. Não encha de menos os pneus.Verifique a pressão do ar em todos os pneus antes de utilizar a máquina.

Figura 18

Aperte as porcas das rodas com 115 a 136 N·m pela ordem que se mostra na Figura 19 e na Figura 20.

Figura 19

Rodas frontais

Figura 20

Rodas traseiras

Important: As unidades de corte cortam aproximadamente 6 mm abaixo, em comparação com uma unidade de corte com cilindros, que tenha o mesmo ajuste. Pode ser necessário ajustar a unidade de corte para 6 mm acima do valor de ajuste dos cilindros que cortam na mesma área.

Important: O acesso às unidades de corte traseiras é bastante melhorado se retirar a unidade de corte da máquina.

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça a unidade de corte, desligue o motor e retire a chave.

2. Desaperte o parafuso que prende o suporte da altura de corte à placa da altura de corte (frente e de cada lado), conforme se mostra na Figura 21.

3. Comece pelo ajuste dianteiro, retire o parafuso.



   Figura 21

   1. Suporte da altura de corte
   2. Placa da altura de corte
   3. Espaçador

4. Enquanto estiver suportar a câmara, retire o espaçador (Figura 21).

5. Mova a câmara para a altura de corte desejada e instale o espaçador no orifício e ranhura da altura de corte designada (Figura 22).



   Figura 22

6. Alinhe a placa roscada com o espaçador.

7. Coloque o parafuso e a porca apertados à mão.

8. Repita os passos 4 a 7 para cada ajuste lateral.

9. Aperte os três parafusos com uma força de 41 N∙m. Aperte sempre o parafuso da frente primeiro.

   Note: Os ajustes de mais de 3,8 cm podem exigir a montagem temporária numa altura intermédia para evitar encravamento (por exemplo, passar de uma altura de corte de 3,1 a 7 cm).

Os interruptores de segurança são concebidos para desligar a máquina quando se levanta do banco quando o pedal de tração é pressionado. No entanto, poderá abandonar o banco enquanto o motor se encontrar em funcionamento, se o pedal de tração se encontrar na posição PONTO-MORTO. Embora o motor continue a funcionar quando o interruptor da tomada de força é desengatado e o pedal de tração libertado, desligue o motor antes de se levantar do banco.

1. Estacione a máquina numa superfície nivelada, engate o travão de estacionamento, desça as unidades de corte e coloque a chave na posição DESLIGAR.

2. Pressione o pedal de tração e rode a chave da ignição para a posição LIGAR.

   Note: Se o motor arrancar, isso significa que existe uma avaria no sistema de segurança. Corrija esta avaria antes de operar a máquina.

3. Rode a chave para a posição LIGAR, levante-se do banco e mova o interruptor da tomada de força para LIGAR.

   Note: A tomada de força não se deve acionar. Se a tomada de força engatar, isso significa que existe uma avaria no sistema de segurança. Corrija esta avaria antes de operar a máquina.

4. Engate o travão de estacionamento, rode a chave para a posição LIGAR e mova o pedal de tração para fora da posição PONTO MORTO.

   Note: O InfoCenter irá apresentar “tração negada” e a máquina não se deve mover. Se a máquina se mover, isso significa que existe uma avaria no sistema de segurança. Corrija esta avaria antes de operar a máquina.

Note: Desça as unidades de corte para uma secção limpa de relva ou para uma superfície sólida para evitar a projeção de poeira e detritos.

Para verificar este tempo de paragem, peça a alguém que se coloque afastado das unidades de corte pelo menos 6 m e que observe as lâminas de uma das unidades de corte. Desengate a PTO e registe o tempo que as lâminas demoram a parar por completo. Se demorarem mais de 7 segundos, a válvula de travagem necessita de ser ajustada. Solicite a assistência do distribuidor autorizado Toro ao fazer este ajuste.

Important: Purgue o sistema de combustível, caso tenha ocorrido uma das seguintes situações:

• Paragem do motor por falta de combustível.

• Manutenção dos componentes do sistema de combustível.

1. Retire o pé do pedal de tração e certifique-se de que este se encontra na posição NEUTRAL (ponto morto). Certifique-se de que o travão de estacionamento se encontra engatado.

2. Prima e mantenha premido o interruptor da velocidade do motor para definir a velocidade do motor para ralenti baixo.

3. Rode a chave da ignição para a posição FUNCIONAMENTO. A luz indicadora deve acender.

4. Quando a luz indicadora das velas apagar, rode a chave para a posição ARRANQUE.

   Important: O motor de arranque não deverá funcionar mais de 15 segundos em cada tentativa, de modo a não prejudicar o seu desempenho. Se o motor não arrancar no espaço de 15 segundos, rode a chave para a posição DESLIGAR, verifique os comandos e os procedimentos efetuados, aguarde mais 15 segundos e repita o procedimento de arranque.

5. Liberte imediatamente a chave quando o motor arrancar, deixando-a regressar à posição FUNCIONAMENTO.

6. Prima o interruptor da velocidade do motor para definir a velocidade do motor pretendida.

   Quando a temperatura ambiente for inferior a -7°C, o motor de arranque poderá funcionar 2 vezes durante 30 segundos, com um intervalo de 60 segundos entre as duas tentativas.

   Important: Desligue o motor e deixe-o arrefecer antes de verificar se existem fugas de óleo, peças soltas ou quaisquer outros problemas.

Important: Deixe o motor a funcionar ao ralenti durante 5 minutos antes de o desligar, depois de uma opera com a carga total. Isto permite que o turbocompressor arrefeça antes de se desligar o motor. O não cumprimento deste procedimento pode provocar avarias ao nível do turbocompressor.

Note: Baixe as unidades de corte até ao solo sempre que a máquina está estacionada. Isto alivia a carga hidráulica do sistema, evita o desgaste nas peças do sistema e evita também um abaixamento acidental das unidades de corte.

1. Prima e mantenha premido o interruptor da velocidade do motor para definir a velocidade do motor para ralenti baixo.

2. Desloque o interruptor da tomada de força para a posição DESLIGAR.

3. Engate o travão de estacionamento.

4. Rode a chave para a posição DESLIGAR.

5. Tire a chave para evitar arranques acidentais.

Treine a condução da máquina, pois tem transmissão hidrostática e as suas caraterísticas podem diferir da maioria das outras máquinas de manutenção de relvados. Alguns pontos a tomar em consideração quando utilizar a unidade de tração, a unidade de corte ou outros engates são que a transmissão, a velocidade do motor, a carga nas lâminas do cortador ou outros implementos afetam o desempenho da máquina.

Com Toro Smart Power™, o utilizador não tem de ouvir a velocidade do motor em condições de carga difíceis. Smart Power impede o atolamento do motor em condições de corte difíceis ao controlar automaticamente a velocidade da máquina e ao otimizar o desempenho de corte.

Os travões podem ser utilizados para facilitar a mudança de direção da máquina. Deverá, no entanto, utilizá-los com algum cuidado, especialmente em relva macia ou molhada, já que poderá danificar a relva acidentalmente. Outra vantagem dos travões é a sua capacidade de manutenção da tração. Por exemplo, em algumas inclinações, a roda dianteira pode derrapar e fazer com que a máquina perca tração. Se tal acontecer, deverá pressionar o pedal de travão gradual e intervaladamente até que a roda dianteira pare de derrapar; esta ação aumenta a tração da roda traseira.

Important: Deixe o motor a funcionar ao ralenti durante 2 minutos antes de o desligar, depois de uma opera com a carga total. Isto permite que o turbocompressor arrefeça antes de se desligar o motor. O não cumprimento deste procedimento pode provocar avarias ao nível do carregador do turbo.

Antes de desligar o motor, desative todos os comandos e configure a velocidade do motor para Lento. Ao deslocar o acelerador para Lento irá reduzir as rotações do motor, assim como o ruído e a vibração. Rode a chave para a posição DESLIGAR para desligar o motor.

A ventoinha de arrefecimento do motor é normalmente controlada pela máquina. A máquina tem a capacidade para inverter a ventoinha para soprar detritos do filtro traseiro. Em condições de funcionamento normais, a máquina controla a velocidade da ventoinha e a direção com base na temperatura do líquido de arrefecimento e do fluido hidráulico e a ventoinha inverte automaticamente a direção para soprar os detritos do filtro traseiro.

Pode inverter manualmente a ventoinha ao premir os 2 botões exteriores no InfoCenter durante 2 segundos – a ventoinha completa um ciclo inverso com início manual. Inverta a ventoinha quando o painel traseiro está entupido ou antes de transportar a máquina para a oficina ou área de armazenamento.

Figura 23

O interruptor de controlo de cruzeiro bloqueia na posição do pedal para manter a velocidade desejada. Pressionando na parte traseira do interruptor desliga o controlo de cruzeiro, a posição do meio do interruptor permite a função de controlo de cruzeiro e a parte frontal do interruptor define a velocidade desejada.

Note: Pressionar o pedal de travão ou mover o pedal de tração para a posição de MARCHA-ATRáS, durante um segundo, desengata a posição do pedal.

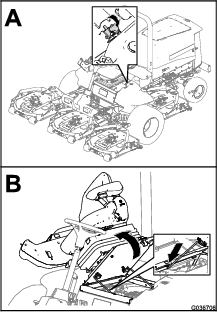

Utilize os dois dispositivos traseiros de transporte para as unidades de corte n.º 6 e 7 quando deslocar a máquina durante longas distâncias, em terreno acidentado ou quando transportar ou armazenar a máquina.

Figura 24

Utilize o cordão de armazenamento da unidade de corte para impedir o movimento para fora das unidades de corte quando a máquina está estacionada durante a noite ou quando é armazenada durante um período mais longo. Também pode utilizar o cordão de armazenamento da unidade de corte para impedir que as unidades de corte flutuem enquanto a máquina estiver a ser transportada entre trabalhos.

Figura 25

Guardar os cordões

Note: Guarde os cordões quando não os estiver a utilizar.

1. Certifique-se de que a tomada de força está desengatada.

2. Estacione a máquina numa superfície plana.

3. Engate o travão de estacionamento.

4. Com as unidades de corte baixadas, passe o laço do cordão na ranhura da placa de reforço do suporte do rolo (Figura 27).

Figura 27

1. Ranhura da placa de reforço (suporte do rolo)
2. Laço do cordão

• Retire a chave e desligue o sistema de combustível (se equipado) antes do armazenamento ou transporte da máquina.

• Tome todas as precauções necessárias quando colocar ou retirar a máquina de um reboque ou camião.

• Utilize rampas de largura total para carregar a máquina num reboque ou camião.

• Prenda bem a máquina.

Em caso de emergência, a máquina pode ser deslocada para a frente, ativando a válvula de derivação na bomba hidráulica de deslocação variável e empurrando ou rebocando a máquina.

Important: Não empurre nem reboque a máquina a uma velocidade superior a 3–4,8 km/h. Se empurrar ou rebocar a uma velocidade superior, o sistema interno da transmissão pode sofrer danos.As válvulas de derivação deverão ser abertas sempre que empurrar ou rebocar a máquina.

1. Abra o capot e localize as válvulas de distribuição (Figura 28) na parte superior da bomba, por detrás das caixas da bateria/armazenamento.

2. Rode cada válvula três voltas no sentido contrário ao dos ponteiros do relógio para abrir e permitir a passagem do fluido internamente.

   Note: Não abra a válvula mais de três voltas. Depois de o fluido passar a máquina pode ser deslocada lentamente sem danificar a transmissão.



   Figura 28

   1. Válvula de derivação (2)

3. Empurre ou reboque a máquina para a frente.

   Important: Se tiver de empurrar ou rebocar a máquina em marcha-atrás, consulte o Kit de reboque em marcha-atrás (peça n.º 136-3620).

4. Finalize o empurrar ou rebocar da máquina e feche a válvula de derivação. Aperte a válvula com uma força de 70 N·m.

Note: Utilize correias com aprovação DOT nos quatro cantos para rebocar a máquina.

• Em cada lado da estrutura perto da plataforma do operador

• Para-choques traseiro

Figura 29

Figura 30

Utilize os seguintes como pontos de elevação da máquina:

Na parte dianteira da máquina – na estrutura da máquina, à frente dos motores da transmissão da roda (Figura 31)

Important: Não sustente a máquina nos motores da transmissão da roda. Mantenha o equipamento de elevação afastado dos tubos hidráulicos e dos tubos.

Figura 31

Na parte traseira da máquina – no centro do eixo (Figura 32)

Localize os apoios da capacidade especificada em ambos os lados da caixa de engrenagens e debaixo do eixo.

Important: Não sustente a máquina na barra de ligação.

Figura 32

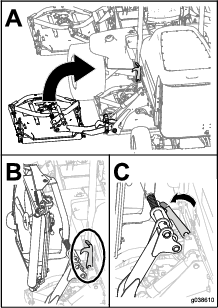

Incline o capot para aceder ao chassis, como se mostra na Figura 33.

Figura 33

Incline o banco para aceder ao compartimento de elevação hidráulica, como se mostra na Figura 34.

Figura 34

Especificação de lubrificante: Massa n.º 2 à base de lítio

A localização dos bocais de lubrificação e as quantidades são as seguintes:

• Rolamentos da articulação do veio do travão (5), como se mostra na Figura 35



  Figura 35

• Casquilhos da articulação do eixo traseiro (2), como se mostra na Figura 36



  Figura 36

• Rótulas do cilindro da direção (2), como se mostra na Figura 37



  Figura 37

  1. Bocal superior do pino principal

• Rótulas da barra de ligação (2), como se mostra na Figura 37

• Casquilhos do pino principal (2), como se mostra na Figura 37

  Important: Lubrifique a união superior no pino principal apenas anualmente (duas bombas).

• Casquilhos do braço de elevação (1 por unidade de corte), como se mostra na Figura 38



  Figura 38

• Casquilhos do cilindro de elevação (2 por unidade de corte), como se mostra na Figura 38

• Rolamentos do veio do eixo da unidade de corte (2 por unidade de corte), como se mostra na Figura 39

  Note: Pode utilizar qualquer um dos bocais, o que for mais acessível. Injete o lubrificante no bocal, até aparecer uma pequena quantidade no fundo da cobertura do eixo (debaixo da unidade de corte).



  Figura 39

• Casquilhos do braço de suporte da unidade de corte (1 por unidade de corte), como se mostra na Figura 39

• Rolamentos do rolo traseiro (2 por unidade de corte), como se mostra na Figura 40



  Figura 40

  Important: Certifique-se de que a ranhura de lubrificação em cada montagem do rolo está alinhada com o orifício de lubrificação em cada extremidade do veio do rolo. Para ajudar a alinhar a ranhura e o orifício, existe também uma marca de alinhamento numa extremidade do veio do rolo.

Verifique se existe algum dano no corpo do filtro de ar que possa provocar uma fuga de ar. Substitua se estiver danificado. Verifique todo o sistema de admissão para ver se tem fugas, se está danificado ou se há braçadeiras de tubos soltas.

Faça a manutenção ao filtro de ar apenas quando o indicador de serviço(Figura 41) o exigir. Mudar o filtro de ar antes de ser necessário apenas aumenta a possibilidade de entrar sujidade no motor quando retira o filtro.

Figura 41

1. Indicador do filtro de ar

Important: Certifique-se de que a cobertura está corretamente assente e veda com o corpo do filtro de ar.

1. Substitua o filtro de ar (Figura 42).



   Figura 42

   Note: Não limpe um elemento usado porque limpá-lo pode danificar os componentes do filtro.

   Important: Nunca tente limpar o filtro de segurança (Figura 43). Substitua o filtro de segurança após três operações de manutenção do filtro primário.



   Figura 43

   1. Filtro de segurança do filtro de ar

2. Reinicie o indicador (Figura 41) se este se apresentar vermelho.

Para além do intervalo de manutenção indicado, deverá drenar e lavar o depósito se o sistema de combustível ficar contaminado ou se guardar a máquina por um período prolongado. Utilize combustível limpo para lavar o depósito.

Verifique as tubagens de combustível quanto a sinais de deterioração, danos ou ligações soltas.

1. Limpe a zona em torno da cabeça do filtro de combustível (Figura 49).



   Figura 49

   1. Cabeça do filtro de combustível
   2. Filtro de combustível

2. Retire o filtro e limpe a superfície de montagem da cabeça do filtro (Figura 49).

3. Lubrifique a junta do filtro com óleo de motor lubrificante limpo; consulte o Manual do proprietário do motor para informação adicional.

4. Monte o recipiente seco do filtro, manualmente, até que a junta entre em contacto com a cabeça do filtro, rodando em seguida o filtro mais ½ volta.

5. Ligue o motor e verifique se há fugas de combustível em redor da cabeça do filtro.

O tubo de admissão de combustível, localizado no interior do depósito de combustível, está equipado com um filtro para evitar que entre sujidade no sistema de combustível. Retire o tubo de admissão de combustível e limpe o filtro conforme necessário.

1. Retire a braçadeira de tubos que prende o tubo de alimentação do combustível à união do tubo de recolha de combustível (Figura 50).



   Figura 50

   1. União (tubo de recolha de combustível)
   2. Dispositivo de braçadeira de tubos
   3. Tubo de alimentação do combustível
   4. Casquilho de borracha
   5. Painel

2. Separe o tubo da união (Figura 50).

3. Levante o tubo de recolha de combustível do depósito do combustível (Figura 50).

   Note: Levante o tubo diretamente do casquilho no depósito.

4. Limpe quaisquer detritos no filtro na extremidade do tubo de recolha de combustível (Figura 50).

5. Insira o tubo de recolha de combustível através do casquilho de borracha e no depósito (Figura 50).

   Note: Certifique-se de que o tubo de recolha de combustível está totalmente encostado ao casquilho de borracha.

6. Instale o tubo de alimentação na união do tubo de recolha de combustível e prenda o tubo com a braçadeira de tubos que retirou no passo 1.

Ferre o sistema de combustível antes de ligar o motor pela primeira vez, depois de ficar sem combustível ou após a manutenção do sistema de combustível (por ex., drenagem do filtro/separador de água, substituição do tubo do combustível).

Para ferrar o sistema de combustível, realize os seguintes passos:

1. Certifique-se de que há combustível no depósito de combustível.

2. Rode a chave da ignição para a posição LIGAR durante 10 a 15 segundos.

   Note: Isto permite que a bomba de combustível ferre o sistema de combustível.

Important: Não utilize o motor de arranque do motor para arrancar o motor e assim ferrar o sistema de combustível.

Important: Antes de efetuar qualquer soldagem na máquina, deverá desligar o cabo negativo da bateria, de modo a evitar quaisquer danos no sistema elétrico. Também tem de desligar o motor, o InfoCenter e os controladores da máquina antes de efetuar soldagem na máquina.

Note: Mantenha os terminais e toda a caixa da bateria em perfeitas condições de limpeza já que uma bateria suja descarrega mais rapidamente. Para limpar a bateria, deverá lavar toda a caixa com uma solução de bicarbonato de sódio e água. Enxagúe com água limpa. Cubra os bornes da bateria e ligações dos cabos com lubrificante Grafo 112X (peça Toro n.º 505-47) ou vaselina para evitar qualquer corrosão.

1. Desbloqueie e eleve o painel da consola do operador (Figura 51).



   Figura 51

   1. Painel da consola do operador
   2. Trinco

   Perigo

   O eletrólito da bateria contém ácido sulfúrico, uma substância extremamente venenosa que é fatal e causa queimaduras graves.

   • Não beba eletrólito e evite qualquer contacto com a pele, olhos e vestuário. Utilize óculos de proteção para proteger os olhos e luvas de borracha para proteger as mãos.

   • Ateste a bateria apenas em locais onde exista água limpa para lavar as mãos.

2. Retire a cobertura de borracha do borne positivo e verifique a bateria.

3. Retire o cabo negativo (preto) do terminal negativo (-) e o cabo positivo (vermelho) do terminal positivo (+) da bateria (Figura 52).

   Aviso

   A ligação incorreta dos cabos da bateria pode danificar o veículo e os cabos, produzindo faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em ferimentos pessoais.

   • Desligue sempre o cabo negativo (preto) da bateria antes de desligar o cabo positivo (vermelho).

   • Ligue sempre o cabo positivo (vermelho) da bateria antes de ligar o cabo negativo (preto).

   Aviso

   Os terminais da bateria e as ferramentas de metal poderão provocar curto-circuitos noutros componentes do veículo, produzindo faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em ferimentos pessoais.

   • Quando retirar ou montar a bateria, não toque com os terminais da bateria noutras peças metálicas da máquina.

   • Não deixe as ferramentas de metal entrar em curto-circuito com os terminais da bateria e peças metálicas da máquina.



   Figura 52

   1. Cabo positivo da bateria
   2. Cabo negativo da bateria

4. Ligue um carregador de baterias de 3 a 4 amperes aos bornes da bateria. Carregue a bateria com um carregador de bateria de 3 a 4 amperes, durante 4 a 8 horas.

   Aviso

   O carregamento da bateria gera gases que podem explodir.

   Nunca fume perto da bateria e mantenha-a afastada de faíscas e chamas.

5. Quando a bateria estiver carregada, desligue o carregador da tomada de alimentação e dos bornes da bateria.

6. Instale o cabo positivo (vermelho) no terminal positivo (+) e o cabo negativo (negro) no terminal negativo (-) da bateria (Figura 52).

7. Prenda os cabos aos bornes com parafusos e porcas.

   Note: Certifique-se de que o terminal positivo (+) se encontra corretamente colocado no borne e de que o cabo se encontra corretamente encaixado na bateria. O cabo não deverá estar em contacto com a cobertura da bateria.

8. Cubra as ligações da bateria com lubrificante Grafo 112X, peça n.º 505-47, vaselina ou lubrificante suave, para evitar qualquer corrosão.

9. Coloque a cobertura de borracha no terminal positivo.

10. Feche o painel da consola e prenda o trinco.

O bloco de fusíveis da máquina fica na caixa de armazenamento direita.

Figura 53

1. Desaperte o trinco da cobertura da caixa de armazenamento direita e levante a cobertura (Figura 54) para expor o bloco de fusíveis (Figura 55).



   Figura 54

   1. Trinco
   2. Caixa de armazenamento direita

2. Substitua o(s) fusível(is) aberto(s) conforme necessário (Figura 55).



   Figura 55

   1. Fusíveis

3. Feche a cobertura da caixa de armazenamento direita e prenda a cobertura com o trinco (Figura 54).

Não deve haver folga nas extremidades das transmissões planetárias/rodas da transmissão (ou seja, as rodas não se devem mover quando as puxa ou empurra numa direção paralela ao eixo).

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Coloque um calço nas rodas traseiras e eleve a frente da máquina, suportando o eixo frontal/estrutura nas preguiças.

   Perigo

   Uma máquina apoiada por uma preguiça pode tornar-se instável e deslizar da preguiça, ferindo quem se encontrar por baixo.

   • Não ligue o motor quando a máquina estiver apoiada numa preguiça.

   • Retire sempre a chave da ignição antes de sair da máquina.

   • Bloqueie os pneus quando estiver a levantar a máquina com um preguiça.

   • Suporte a máquina com preguiças.

3. Agarre numa das rodas frontais e empurre/puxe na direção da máquina e direção contrária, reparando se existe algum movimento.



   Figura 57

   1. Rodas da transmissão frontais

4. Repita o passo 3 para a outra roda.

5. Se alguma das rodas se mover, contacte o distribuidor autorizado Toro para obter uma reparação da transmissão planetária.

Especificações do lubrificante: lubrificante para engrenagens SAE 85W-140 de alta qualidade

1. Estacione a máquina numa superfície plana, posicione a roda de forma a que o tampão de enchimento fique na posição das 12 horas, o tampão de verificação fique na posição das 3 horas e o tampão de drenagem fique na posição das 6 horas (Figura 58).



   Figura 58

   1. Tampão de enchimento (posição das 12 horas)
   2. Tampão de verificação (posição das 3 horas)
   3. Tampão de drenagem (posição das 6 horas)

2. Retire o tampão de verificação da posição das 3 horas (Figura 58).

   O óleo deve ficar ao nível do fundo do orifício do tampão de verificação.



   Figura 59

   1. Orifício do tampão de verificação
   2. Tampão de verificação

3. Se o nível estiver baixo, retire o tampão de enchimento da posição das 12 horas e adicione óleo até que comece a sair pelo furo da posição das 3 horas.

4. Verifique o anel de retenção para ver se os tampões estão gastos ou danificados.

   Note: Substitua os anéis de retenção conforme necessário.

5. Volte a colocar os tampões.

6. Repita os passos 1 a 5 para o conjunto da engrenagem planetária no outro lado da máquina.

Especificações do lubrificante: lubrificante para engrenagens SAE 85W-140 de alta qualidade

Capacidade de lubrificação da caixa do travão e da engrenagem planetária: 0,65 litros

Inspecione visualmente o eixo traseiro e a caixa de engrenagens do eixo traseiro.

Figura 64

O eixo traseiro é abastecido com lubrificante para engrenagens SAE 85W-140. A sua capacidade é de 2,4 litros. Efetue diariamente uma inspeção visual quanto a fugas.

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Retire o tampão de verificação de uma extremidade do eixo e certifique-se de que existe lubrificante até ao fundo do orifício (Figura 65).

   Note: Se o nível estiver baixo, retire o tampão de enchimento e adicione lubrificante suficiente para o nível de lubrificante subir até ao fundo do orifício do tampão de verificação.



   Figura 65

   1. Tampão de verificação
   2. Bujão de enchimento

Especificações do lubrificante: lubrificante para engrenagens SAE 85W-140 de alta qualidade

Capacidade do eixo: 2,4 litros

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Limpe a zona em redor dos 3 tampões de escoamento, 1 em cada extremidade e 1 no centro (Figura 66).



   Figura 66

   1. Localização do tampão de escoamento

3. Retire os tampões de verificação do nível de óleo e o tampão de ventilação do eixo principal para facilitar a drenagem do lubrificante para engrenagens.

4. Retire os tampões de escoamento e deixe o lubrificante para engrenagens escorrer para recipientes adequados.

5. Instale os tampões.

6. Retire um tampão de verificação e encha o eixo com cerca de 2,4 litros de lubrificante 85W-140 ou até que o lubrificante chegue à parte de baixo do orifício.

7. Coloque o tampão de verificação.

O eixo traseiro é abastecido com lubrificante para engrenagens SAE 85W-140. A capacidade é de 0,5 litros. Efetue diariamente uma inspeção visual quanto a fugas.

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Retire o tampão de verificação/enchimento que se encontra na zona esquerda da caixa de engrenagens e certifique-se de que existe lubrificante até ao fundo do orifício (Figura 67).

   Note: Se o nível estiver baixo, junte lubrificante suficiente para o nível subir até ao fundo do orifício.



   Figura 67

   1. Caixa de velocidades
   2. Tampão de verificação/enchimento

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Meça a distância de centro a centro (à altura do eixo) na zona dianteira e traseira dos pneus da direção (Figura 68).

   Note: A medição dianteira deve ser 3 mm inferior à medição traseira.



   Figura 68

   1. Frente da máquina
   2. A medição dianteira deve ser 3 mm inferior à medição traseira
   3. Distância de centro a centro

3. Para ajustar, remova o contrapino e a porca de cada uma das rótulas da barra de ligação (Figura 69). Remova a rótula da barra de ligação do suporte do eixo.



   Figura 69

   1. Braçadeira da barra de ligação
   2. Rótula da barra de ligação

4. Desaperte as abraçadeiras que estão em ambas as extremidades das barras de ligação (Figura 69).

5. Rode a rótula desligada para dentro ou para fora uma (1) volta completa e aperte o grampo na extremidade solta da barra de ligação.

6. Rode o conjunto total da barra de ligação na mesma direção (para dentro ou para fora) uma volta completa e aperte o grampo na extremidade ligada da barra de ligação.

7. Instale a rótula no suporte do eixo e aperte bem a porca à mão e meça o alinhamento.

8. Repita o procedimento, se necessário.

9. Aperte a porca e instale um novo contrapino quando o ajuste estiver correto.

Especificações do líquido de arrefecimento: mistura 50/50 de água e anticongelante etileno-glicol

Capacidade do sistema de arrefecimento: 8,5 litros

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Retire cuidadosamente o tampão do radiador.



   Figura 70

   1. Depósito secundário

3. Verifique o nível do líquido de arrefecimento do radiador. O radiador deverá encontrar-se cheio de líquido até ao cimo do tubo de enchimento e o nível do líquido no depósito de expansão deverá atingir a marca CHEIO (Figura 70).

4. Se o nível do líquido de arrefecimento for baixo, deverá juntar uma solução 50/50 de água e anticongelante etileno-glicol. Não use apenas água ou produtos de arrefecimento à base álcool/metanol.

5. Volte a montar as tampas no radiador e no depósito de expansão.

Esta máquina está equipada com um sistema de ventilação hidráulico que automaticamente (ou manualmente) inverte para reduzir a acumulação de detritos no radiador/refrigerador e filtro. Embora esta função possa ajudar a reduzir o tempo necessário para limpar radiadores/refrigeradores, não elimina a necessidade de limpeza de rotina. Ainda é necessário a limpeza e inspeção periódicas do radiador/refrigerador.

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Destranque e abra o painel traseiro (Figura 71).

   Note: Para retirar o painel, levante os pinos das dobradiças.

3. Limpe cuidadosamente os detritos do painel.



   Figura 71

   1. Trinco do painel traseiro

4. Limpe os dois lados do refrigerador de óleo e o radiador com ar comprimido (Figura 72).

   Note: Comece a partir da parte frontal e sopre os detritos para fora na direção da parte posterior. Depois, limpe a partir da parte posterior e sopre na direção da parte frontal. Repita o procedimento várias vezes até remover toda a sujidade e detritos.



   Figura 72

   1. Radiador/refrigerador

   Important: A limpeza do radiador/refrigerador com água poderá acelerar o processo de corrosão destes componentes e compactar os resíduos.

5. Feche o filtro traseiro e fixe-o com os trincos.

Ajuste os travões de serviço se o pedal do travão apresentar uma folga superior a 25 mm ou quando os travões não funcionarem de forma eficaz. Folga é a distância percorrida pelo pedal antes de se verificar qualquer resistência ao movimento.

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Desengate o trinco de bloqueio dos pedais dos travões, de forma a que ambos os pedais possam funcionar de forma independente.

3. Para reduzir as folgas no pedais dos travões, aperte os travões da seguinte forma:

   1. Desaperte a porca dianteira na extremidade roscada do cabo do travão (Figura 73).



      Figura 73

      1. Portas de ajuste

   2. Aperte a porca traseira para deslocar o cabo para trás até que os pedais dos travões apresentem uma folga de 13 a 25 mm.

   3. Aperte as porcas dianteiras depois de os travões estarem corretamente ajustados.

Uma tensão adequada da correia deverá permitir um desvio de 10 mm quando for aplicada uma força de 4,5 kg numa zona intermédia da correia entre as polias.

Se a deslocação obtida não for igual a 10 mm, deve desapertar os parafusos de montagem do alternador (Figura 74).

Note: Aumente ou diminua a tensão da correia do alternador e aperte os parafusos. Verifique uma vez mais a deslocação da correia para se certificar de que a tensão está correta.

Figura 74

1. Parafuso de montagem
2. Alternador

Verifique diariamente os tubos e tubos hidráulicos quanto à existência de fugas, tubos dobrados, suportes de montagem soltos, desgaste, uniões soltas e danos provocados pelas condições atmosféricas ou por agentes químicos. Efetue todas as reparações necessárias antes de utilizar a máquina.

1. Estacione a máquina numa superfície plana, engate o travão de estacionamento, desça as unidades de corte, desligue o motor e retire a chave.

2. Desligue e retire o motor hidráulico da unidade de corte (Figura 78). Cubra a parte superior do eixo para não o sujar.



   Figura 78

   1. Parafusos de montagem do motor

3. Retire o pino de sujeição (para máquinas Groundsmaster 4500) ou porca de bloqueio (para máquinas Groundsmater 4700) que fixa a estrutura de suporte da unidade de corte ao pino da articulação do braço de elevação (Figura 79).



   Figura 79

   1. Pino de sujeição
   2. Pino da articulação do braço de elevação

4. Afaste a unidade de corte da máquina.

1. Mova a unidade de corte para a posição em frente da máquina.

2. Deslize a estrutura de suporte da unidade de corte até que esta fique sobre o pino da articulação do braço de elevação (Figura 79). Prenda a unidade de corte ao pino com o pino de sujeição (para máquinas Groundsmaster 4500) ou a porca de retenção (para máquinas Groundsmaster 4700).

3. Instale o motor hidráulico na unidade de corte (Figura 78). Verifique se o anel de retenção está posicionado corretamente e não está danificado.

4. Lubrifique o eixo.

Verifique se o rolo dianteiro está desgastado, oscila demasiado ou encrava. Faça a manutenção ou substitua o rolo ou respetivos componentes, se detetar uma destas situações.

A unidade de corte vem configurada de fábrica com uma altura de corte de 5 cm e inclinação da lâmina de 7,9 mm. As alturas do lado esquerdo e direito também vêm previamente configuradas para estarem até ± 0,7 mm uma da outra.

A unidade de corte foi concebida para suportar os impactos da lâmina sem que a câmara seja danificada. Se uma lâmina bater num objeto sólido, verifique se esta ficou danificada e se a plaina continua em boas condições de funcionamento.

Substitua a lâmina se esta atingir um objeto sólido ou se se encontrar desequilibrada ou deformada. Utilize sempre lâminas sobressalentes genuínas Toro para garantir um desempenho seguro e eficaz.

1. Estacione a máquina numa superfície nivelada, eleve a unidade de corte para a posição de transporte, engate o travão de mão, desligue o motor e retire a chave da ignição.

   Note: Bloqueie a unidade de corte para não cair acidentalmente.

2. Fixe a extremidade da lâmina utilizando um pedaço de tecido ou uma luva grossa.

3. Retire o parafuso da lâmina, o recipiente antidanos e lâmina do eixo (Figura 83).



   Figura 83

   1. Parafuso da lâmina
   2. Dispositivo antidanos

4. Instale a lâmina, recipiente antidanos e parafuso da lâmina e aperte o parafuso da lâmina com 115 a 149 N·m.

   Important: A parte curva da lâmina tem de estar virada para o interior da unidade de corte para assegurar uma boa capacidade de corte.

   Note: Depois de bater num objeto estranho aperte todas as porcas das polias do veio com 115 a 149 N·m.

Tenha atenção a duas zonas quando inspecionar as lâminas do cortador: a parte curva e a parte cortante. Tanto as partes cortantes como a parte curva (parte virada para cima oposta à parte cortante) contribuem para uma boa qualidade de corte. A parte curva é importante, pois levanta a relva e permite obter um corte regular. No entanto, a parte curva está sujeita a um desgaste gradual durante o funcionamento da máquina. À medida que a parte curva se gasta, também diminui a qualidade do corte, embora as partes cortantes permaneçam afiadas. A parte cortante da lâmina deve manter-se afiada para que a relva seja cortada e não arrancada. Verifica-se uma parte cortante romba quando a relva apresenta extremidades acastanhadas e rasgadas. Afie a parte cortante para corrigir esta situação.

1. Estacione a máquina numa superfície nivelada, eleve a plataforma de corte, engate o travão de estacionamento, ponha o pedal de tração na posição PONTO MORTO, desloque a alavanca da tomada de força para a posição DESLIGAR, desligue o motor e retire a chave da ignição.

2. Examine cuidadosamente as extremidades da lâmina, prestando especial atenção à zona onde se encontram as partes curvas e planas da lâmina (Figura 84).

   Note: A areia e os materiais abrasivos podem desgastar o metal entre as partes plana e curva da lâmina; por isso, verifique a lâmina antes de utilizar a máquina. Se verificar que esta zona se encontra desgastada (Figura 84), substitua a lâmina.



   Figura 84

   1. Extremidade de corte
   2. Área curva
   3. Formação de desgaste/ranhuras
   4. Fissuras

3. Inspecione as extremidades de corte de todas as lâminas e afie-as se apresentarem sinais de desgaste ou ranhuras (Figura 85).

   Note: Afie apenas a zona superior da parte cortante e mantenha o ângulo de corte original para garantir um desempenho eficaz da lâmina (Figura 85). A lâmina manterá o equilíbrio se retirar a mesma quantidade de material de ambas as extremidades de corte.



   Figura 85

   1. Afie de acordo com o ângulo original.

   Note: Retire as lâminas e afie-as num amolador: Após afiar a parte cortante, monte a lâmina com o dispositivo anti-danos e o parafuso da lâmina; consulte Verificar e afiar a(s) lâmina(s) da unidade de corte.

4. Verifique se a lâmina está direita e paralela, deite-a numa superfície nivelada e verifique as respetivas extremidades. As extremidades da lâmina têm de estar ligeiramente abaixo da parte central e a extremidade de corte tem de estar abaixo do que a parte posterior da lâmina.
