Lampsats

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk lastarmarna.

4. Stäng av motorn och ta ut nyckeln.

5. Öppna motorhuven och säkra den med stöttan.

6. Vrid bortkopplingsbrytaren för batteriet till det AVSTäNGDA läget.

7. Öppna den bakre åtkomstpanelen.

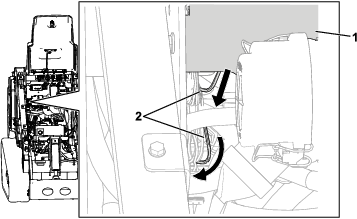

8. Ta bort de sex skruvarna som säkrar instrumentpanelen, koppla ur kontakterna och lägg instrumentpanelen på kontrollpanelen.



   Figur 1

Delar som behövs till detta steg:

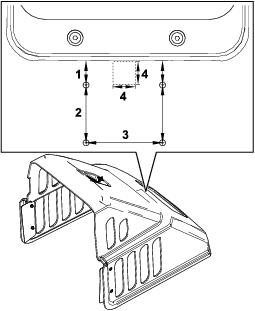

1. Borra fyra hål (¼ tum i diameter) i mitten av motorhuven enligt Figur 2. Klipp även ett fyrkantigt hål på ¾ tum enligt Figur 2.



   Figur 2

   1. 19 mm
   2. 57 mm
   3. 76 mm
   4. 19 mm

2. Montera en lampa på det främre lampfästet.



   Figur 3

   1. Vagnsskruv (5/16 x 1 tum)
   2. Lampa
   3. Främre fäste
   4. Mutter (5/16 tum)

3. Montera framlampan på mitten av motorhuven.



   Figur 4

   1. Skruv – ¼ x ¾ tum (4)
   2. Bricka (4)
   3. Låsmutter – ¼ tum (4)

Delar som behövs till detta steg:

1. Ta bort och kassera muttrarna och skruvarna som är monterade i hålen nära den högra bensintanken.



   Figur 5

   1. Skruv
   2. Mutter

2. Montera en lampa på det bakre lampfästet.



   Figur 6

   1. Vagnsskruv (5/16 x 1 tum)
   2. Lampa
   3. Bakre lampfäste
   4. Mutter (5/16 tum)

3. Montera lampan och det bakre fästet i hålen som du tog bort skruvarna från i steg 1.



   Figur 7

   1. Skruv (3/8 x 1 1/4 tum)
   2. Låsmutter (3/8 tum)

Delar som behövs till detta steg:

1. Ta bort pluggen från instrumentpanelen.



   Figur 8

   1. Plugg

2. Montera ljusomkopplaren på instrumentpanelen.



   Figur 9

   1. Omkopplare

Delar som behövs till detta steg:

Figur 10

1. Framlampa
2. Maskinens kablagekontakt
3. Tillbehörskontakt
4. Omkopplare
5. Baklampa

1. Dra den främre ljuskontakten genom hålet i motorhuven och anslut den till kablagekontakten.



   Figur 11

   1. Framljuskontakt
   2. Kablagekontakt

2. Dra kablaget bredvid kylarens expansionstank och in i utrymmet under instrumentpanelen.



   Figur 12

   1. Kablage
   2. Kylarens expansionstank

3. Hitta lampsatskontakten (P15) på huvudkablaget i instrumentpanelens öppning och ta bort pluggen.



   Figur 13

   1. Plugg
   2. Lampsatskontakt

4. Anslut maskinkontakten från satsens kablage till lampsatskontakten.

   Note: Använd tillbehörskontakten från satsen för att ansluta andra motordrivna tillbehör.



   Figur 14

   1. Lampsatskontakt
   2. Maskinkontakt från satsens kablage
   3. Tillbehörskontakt

5. Anslut kontakten med åtta stift från satsens kablage till brytaren.



   Figur 15

   1. Omkopplare
   2. Kontakt med åtta stift

6. Dra kablaget ut genom instrumentpanelens undersida och ut till höger på maskinens baksida.

   Note: Dra kablaget bort från rörliga delar.



   Figur 16

   1. Instrumentpanelens undersida
   2. Kablage

7. Anslut kablagekontakten till baklampan.



   Figur 17

   1. Kablagekontakt
   2. Baklampa

8. Se till så att kablaget inte är slakt och bunta ihop de återstående kablarna i utrymmet under instrumentpanelen.

1. Vrid bortkopplingsbrytaren för batteriet till det PåSLAGNA läget.

2. Starta maskinen för att kontrollera att den körs. Se maskinens bruksanvisning.

3. Lyft upp fliken för stöttan och stäng motorhuven.

4. Fäst instrumentpanelen i öppningen med sex skruvar.

5. Montera den bakre åtkomstpanelen.
