Blazer- en aandrijvingsset

E-Z Vac™ van 122, 132, 152 of 182 cm voor het Z Master® maaidek

Model No. 78551-Serial No. 407000000 and Up

Model No. 78552-Serial No. 412090000 and Up

Model No. 78553-Serial No. 412200000 and Up

Model No. 78554-Serial No. 410000000 and Up

Inleiding

Lees deze informatie zorgvuldig door, zodat u weet hoe u de machine op de juiste wijze moet gebruiken en onderhouden en om schade aan de machine en letsel te voorkomen. U bent verantwoordelijk voor het juiste en veilige gebruik van de machine.

Ga naar www.Toro.com voor documentatie over productveiligheid en bedieningsinstructies, informatie over accessoires, hulp bij het vinden van een dealer of om uw product te registreren.

Als u service, originele Toro-onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van het product te vermelden. De locatie van het plaatje met het modelnummer en het serienummer van het product is aangegeven op Figuur 1. U kunt de nummers noteren in de ruimte hieronder.

g003368

Figuur 1

  1. Plaats van modelnummer en serienummer van de blazer

Er worden in deze handleiding een aantal mogelijke gevaren en een aantal veiligheidsberichten genoemd met de volgende veiligheidssymbolen (Figuur 2), die duiden op een gevaarlijke situatie die zwaar lichamelijk letsel of de dood tot gevolg kan hebben wanneer de veiligheidsvoorschriften niet in acht worden genomen.

g000502

Figuur 2

  1. Veiligheidsalarm

Er worden in deze handleiding twee woorden gebruikt om uw aandacht op bijzondere informatie te vestigen. Belangrijk attendeert u op bijzondere technische informatie en Opmerking duidt algemene informatie aan die bijzondere aandacht verdient.

Waarschuwing

CALIFORNIË

Proposition 65 Waarschuwing

Gebruik van dit product kan leiden tot blootstelling aan chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en andere schade aan het voortplantingssysteem veroorzaken.

Veiligheid

Veiligheids- en instructiestickers

Graphic

Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen stickers.
decal126-4659

126-4659

  1. Waarschuwing – hete poelie; laat deze afkoelen.
decal126-9451

126-9451

  1. Machine kan voorwerpen uitwerpen – gebruik de blazer niet zonder dat het volledige opvangsysteem gemonteerd en vergrendeld is.
  2. Waarschuwing – Lees de Gebruikershandleiding over de montage van het contragewicht.
  3. Risico op verlies van tractie en besturing of verminderde stabiliteit. Als de contragewichten van de grasvanger zijn geïnstalleerd zonder dat de grasvanger zelf is geïnstalleerd, kan dat leiden tot verlies van tractie en besturing. Als de grasvanger is geïnstalleerd zonder de contragewichten, kan dat de stabiliteit reduceren. Installeer de gewichten alleen wanneer de grasvanger is geïnstalleerd.
decal126-9595

126-9595

  1. Rotatie-indicator
  2. Gevaarlijke waaier/draaiende messen – Houd uw handen uit de buurt van bewegende onderdelen. Zorg ervoor dat alle veiligheidsvoorzieningen op hun plaats zitten en naar behoren werken. Steek uw handen alleen in de blazer als de rotatie-indicator gestopt is. Zet de aftakas uit, stop de motor, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen.
decal127-2857

127–2857

  1. Waarschuwing: houd afstand van bewegende delen; zorg dat alle afschermingen en veiligheidsinrichtingen zijn aangebracht.
decal133-8061

133-8061

Installatie

Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.

De machine voorbereiden

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Zet de rijhendels in de vergrendelde NEUTRAALSTAND.

  3. Haal de parkeerrem aan.

  4. Zet de motor af en verwijder het sleuteltje.

g037289

Figuur 3

De bestaande drijfriemkap, riem en beugel verwijderen

Note: Maak het gebied rond de drijfriemkap schoon, voordat u die verwijdert.

  1. Breng het maaidek omlaag naar de laagste maaihoogtestand.

  2. Verwijder de rechterdrijfriemkap (Figuur 4).

    g027729

    Figuur 4

    1. Druk het lipje naar beneden.
    2. Verwijder de aandrijfriemkap.

  3. Alleen voor maaidekken van 122 en 132 cm: Draai de bouten los waarmee de rechteras aan het maaidek is bevestigd (Figuur 5).

    Note: Zo krijgt u toegang tot de moeren waarmee de rechter riemkapbeugel aan het maaidek is bevestigd.

    g010497

    Figuur 5

    Maaidek van 122 en 132 cm afgebeeld

    1. Rechter drijfriemkapbeugel
    2. Sluitring
    3. Flensmoer
    4. Draai deze bouten los.

  4. Verwijder de bestaande rechter drijfriemkapbeugel (Figuur 5 en Figuur 6).

    g009295

    Figuur 6

    Maaidek van 152 en 182 cm afgebeeld

    1. Rechter drijfriemkapbeugel
    2. Sluitring
    3. Flensmoer

  5. Bewaar de rechter drijfriemkap, de beugel en alle bevestigingen voor later gebruik indien u de blazer en de poelie van de grasvanger verwijdert.

  6. Verwijder en bewaar de dekriem.

De poelie en de riem monteren

Benodigde onderdelen voor deze stap:

Poelie1
Bevestiging poelieplaat: alleen voor machines met een aluminium as1
Flensmoer (3/8 inch): alleen voor machines met een aluminium as33

Voor machines met een aluminium as

  1. Verwijder de bovenste moer, ring en schijf van de as (Figuur 7).

    Note: Let op de oriëntatie van de schijf wanneer u deze verwijdert van de as om veilig te stellen dat u deze later in de procedure juist monteert.

    g302393

    Figuur 7

    1. Bovenste moer
    2. Ring
    3. Schijf
    4. As

  2. Plaats de bouten van de bevestiging voor de poelieplaat in de openingen in de schijf (Figuur 8).

    g302390

    Figuur 8

    1. Schijf
    2. Bouten van de bevestiging voor de poelieplaat

  3. Monteer de schijf met de ring en de bovenste moer aan de as (Figuur 9).

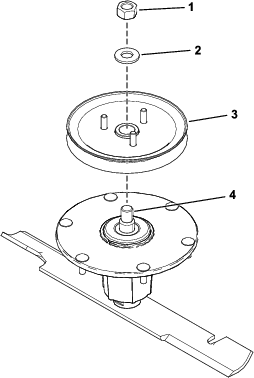

    g313933

    Figuur 9

    1. Bovenste moer
    2. Sluitring
    3. Schijf
    4. As

  4. Draai de bovenste moer vast met een torsie van 176 tot 217 N·m.

    Note: Zorg ervoor dat de schijf vrij kan draaien.

  5. Lijn de nieuwe poelie uit, zodat de openingen over de bouten passen (Figuur 10).

  6. Draai de poelie om hem te vergrendelen (Figuur 10).

  7. Nadat de nieuwe poelie is geïnstalleerd, draait u de moeren vast (Figuur 10).

    Draai de 3 moeren vast met een torsie van 28 tot 34 N·m.

    g313932

    Figuur 10

    1. Poelie
    2. Moer
    3. Bout

  8. Installeer de aandrijfriem.

Voor machines met bouten

  1. Draai de tapbouten van de bestaande maaidekpoelie los, maar verwijder ze niet (Figuur 11).

    Note: Er moet 5 mm ruimte zijn tussen de boutkop en de poelie.

  2. Lijn de nieuwe poelie uit, zodat de openingen over de boutkoppen van de poelie passen (Figuur 11).

  3. Draai de poelie om hem te vergrendelen (Figuur 11).

    Note: Als de poelie niet draait, moet u de bouten losser draaien om de boutkoppen omhoog te brengen. Nu kan de poelie worden vergrendeld.

  4. Nadat de nieuwe poelie is geïnstalleerd, draait u de bestaande bouten vast om de poelie te bevestigen.

    Note: Draai de bouten vast met een torsie van 28-34 N·m.

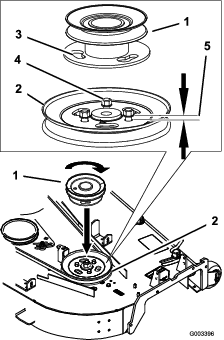

    g003396

    Figuur 11

    1. Poelie
    2. Poelie van het maaidek
    3. Borggleuven
    4. Boutkoppen
    5. Speling van 5 mm

  5. Installeer de aandrijfriem.

Voor machines zonder bouten

  1. Verwijder de moeren van de bestaande maaidekpoelie (Figuur 12).

  2. Monteer de nieuwe poelie op de bouten van de maaidekpoelie (Figuur 12).

  3. Draai de poelie om hem te vergrendelen (Figuur 12).

  4. Nadat de nieuwe poelie is geïnstalleerd, draait u de moeren vast.

    Note: Draai de moeren vast met een torsie van 28 tot 34 N·m.

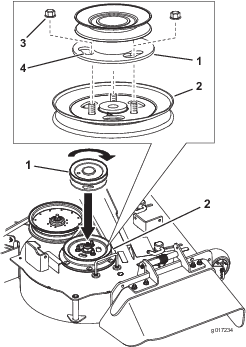

    g017234

    Figuur 12

    1. Poelie
    2. Poelie van het maaidek
    3. Borggleuven
    4. Moeren

  5. Installeer de aandrijfriem.

De nieuwe drijfriemkapbeugel installeren

Maaidekken van 122 en 132 cm

Benodigde onderdelen voor deze stap:

Drijfriemkapbeugel1
Slotbout (1/4 x 3/4")2
Borgmoer (¼")2

Monteer de drijfriemkapbeugel met 2 slotbouten (¼" x ¾") en 2 borgmoeren (¼"); zie Figuur 13.

g009300

Figuur 13

  1. Borgmoer (¼")
  2. Beugel voor maaidekken van 122 en 132 cm
  3. Slotbout (¼" x ¾")

De nieuwe drijfriemkapbeugel installeren

Maaidekken van 152 en 182 cm

Benodigde onderdelen voor deze stap:

Drijfriemkapbeugel1
Slotbout (1/4 x 3/4")2
Borgmoer (¼")2

Monteer de drijfriemkapbeugel met 2 slotbouten (¼" x ¾") en 2 borgmoeren (¼"); zie Figuur 14.

g009296

Figuur 14

  1. Borgmoer (¼")
  2. Beugel voor maaidekken van 152 en 182 cm
  3. Slotbout (¼" x ¾")

De blazer, grasvangerriem, de veer en de kap van de blazerriem monteren

Benodigde onderdelen voor deze stap:

Blazer1
Grasvangerriem1
Kap van ventilatorriem1
Veer1

Raadpleeg de Gebruikershandleiding van de grasvanger voor de correcte montageprocedure van de blazer, grasvangerriem, veer en kap van blazerriem.
