Zestaw do montażu koparki

1. Zaparkuj maszynę na równej powierzchni.

2. Zaciągnij hamulec postojowy.

3. Opuść ramiona ładowarki.

4. Odchyl płytę montażową osprzętu jednostki trakcyjnej do przodu i delikatnie oprzyj ją na klocku podporowym.

5. Wyłącz silnik, wyjmij kluczyk zapłonu i poczekaj na ostygnięcie silnika.

6. Otwórz maskę i oprzyj ją na podpórce.

7. Obróć odłącznik akumulatora do pozycji OFF (wył.).

Części potrzebne do tej procedury:

1. Umieść klocek podporowy przed płytą montażową, aby uniemożliwić jej przechylenie się do przodu, gdy wymieniasz sworzeń siłownika przechyłu.

   Ostrożnie

   Przy wymienianiu sworznia siłownika przechyłu płyta montażowa może przechylić się do przodu i zmiażdżyć dłonie lub stopy.

   Umieść klocek podporowy przed płytą montażową przed wyjęciem sworznia siłownika przechyłu.

2. Usuń śrubę i nakrętkę mocującą górny sworzeń siłownika przechyłu do jednostki trakcyjnej (Rysunek 1).

3. Za pomocą młotka i wybijaka wysuń sworzeń siłownika przechyłu.

4. Zamontuj nowy sworzeń we właściwym miejscu i zamocuj go, używając wcześniej odkręconej śruby z nakrętką. Śrubę należy umieścić w środkowym otworze (Rysunek 1).

5. Nasmaruj sworzeń przez króciec na siłowniku przechyłu.

   Note: Pozostaw zamontowany nowy sworzeń nawet gdy koparka jest zdemontowana.



   Rysunek 1

   1. Nakrętka
   2. Siłownik przechyłu
   3. Śruba
   4. Nowy sworzeń siłownika przechyłu
   5. Środkowy otwór

Części potrzebne do tej procedury:

Upewnij się, że wiązka przewodów jest poprowadzona z dala od gorących, ostrych lub poruszających się części.

1. Poprowadź wiązkę przewodów zestawu montażowego wzdłuż ramion ładowarki w sposób pokazany na Rysunek 2.

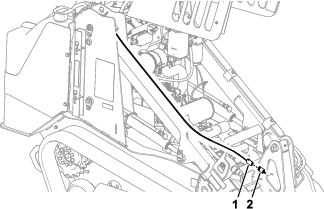

   Rysunek 2

   1. Złącze wiązki zestawu montażowego
   2. Zworka

2. Wyjmij zworkę ze złącza wiązki zestawu montażowego (Rysunek 2).

   Note: Gdy nie używasz koparki, załóż zworkę na koniec wiązki zestawu montażowego oraz korek na koniec wiązki koparki.

3. Zamocuj wiązkę przewodów na górze ramienia ładowarki za pomocą opaski kablowej. Poprowadź wiązkę przez otwór dostępowy i wyprowadź koniec wiązki z 4 złączami do góry oraz w przestrzeń pod tablicą rozdzielczą (Rysunek 3).

   Note: Użyj opasek na przewodach hydraulicznych, aby przymocować wiązkę wewnątrz maszyny.



   Rysunek 3

   1. Opaska kablowa
   2. Otwór dostępowy

4. Wyjmij złącze znajdujące się pod wyłącznikiem zapłonu i zastąp je 6‑stykowym złączem z wiązki zestawu montażowego.



   Rysunek 4

   1. Wyłącznik zapłonu (stacyjka)
   2. Wyjmij dotychczasowe złącze i zastąp je 6‑stkowym złączem z wiązki przewodów zestawu montażowego.

5. Znajdź złącze osprzętu na głównej wiązce przewodów maszyny pod tablicą rozdzielczą, wyjmij korek i wsuń w nie mieszane złącze z wiązki przewodów zestawu montażowego.

   Note: Wsunięte złącze osprzętu z zestawu wykorzystaj do podłączenia innego zasilanego osprzętu.



   Rysunek 5

   1. Wsunięte złącze osprzętu z zestawu wiązki przewodów
   2. Złącze osprzętu w maszynie
   3. Mieszane złącze z wiązki przewodów osprzętu

6. Poprowadź resztę wiązki w dół wewnątrz jednostki trakcyjnej aż do dolnego końca ramy, wzdłuż wiązki przewodów jednostki trakcyjnej. Zamocuj wiązkę przewodów jednostki trakcyjnej za pomocą 3 opasek kablowych, w miejscach pokazanych na Rysunek 6.



   Rysunek 6

   1. Wiązka przewodów
   2. Opaska kablowa

7. Unieś tył maszyny nad podłoże. Podeprzyj maszynę na podpórkach.

   Ostrzeżenie

   Podnośniki mechaniczne lub hydrauliczne mogą nie utrzymać maszyny i mogą spowodować poważne obrażenia.

   Do podparcia maszyny należy użyć podpór.

   Note: Użyj podpórek o nośności dostosowanej do masy maszyny.

8. Zdemontuj spodnią pokrywę z jednostki trakcyjnej, wykręcając 3 śruby mocujące (Rysunek 7).



   Rysunek 7

   1. Pokrywa spodnia

9. Połącz 2‑stykowe złącze hamulca postojowego do złącza przełącznika hamulca postojowego w głównej wiązce.

   Note: Użyj 2‑otworowego złącza w celu podłączenia innego zasilanego osprzętu.

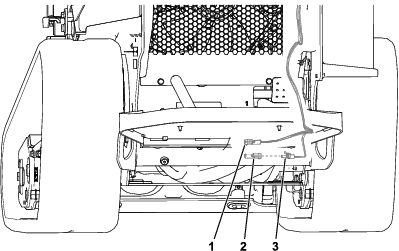

   Rysunek 8

   1. 2‑otworowe złącze osprzętu
   2. Do hamulca postojowego
   3. 2‑stykowe złącze hamulca postojowego

10. Zamotuj pokrywę spodnią na jednostce trakcyjnej.

11. Obróć odłącznik akumulatora do pozycji ON (wł.).

12. Uruchom maszynę, aby sprawdzić, czy działa; patrz Instrukcja obsługi.

13. Odczep podpórkę i zamknij maskę silnika.

Części potrzebne do tej procedury:

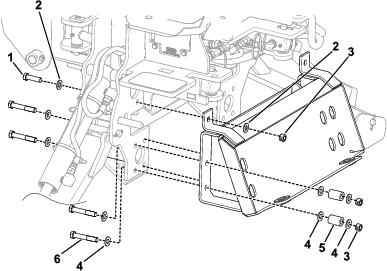

1. Zamontuj płytę szybkiego mocowania do koparki za pomocą 2 małych śrub, 4 małych podkładek, 8 dużych śrub, 24 dużych podkładek, 8 rozpórek i 10 nakrętek (Rysunek 9). Dokręć śruby momentem od 94 do 102 N·m.



   Rysunek 9

   1. Mała śruba (2)
   2. Mała podkładka (4)
   3. Nakrętka (10)
   4. Duża podkładka (24)
   5. Rozpórka (8)
   6. Duża śruba (8)

   Note: Powtórz czynności z drugiej strony

2. Połącz płytę montażową osprzętu z płytą szybkiego mocowania i załóż sworznie szybkiego mocowania; zapoznaj się z informacjami w instrukcji obsługi jednostki trakcyjnej.

3. Zamontuj ogniwo mocujące w sposób pokazany na Rysunek 10. Zamocuj ogniwo mocujące za pomocą 2 zawleczek z pierścieniem.



   Rysunek 10

   1. Zawleczki z pierścieniem (4)
   2. Ogniwo mocujące (2)

4. Powtórz krok 3 z drugiej strony maszyny.

1. Uchyl maskę silnika, aby uzyskać dostęp do odłącznika akumulatora.

2. Obróć odłącznik akumulatora do pozycji OFF (wył.).

3. Wsuń złącze wiązki kablowej zestawu do złącza wiązki kablowej koparki.



   Rysunek 11

   1. Złącze wiązki zestawu montażowego
   2. Złącze wiązki koparki

4. Podłącz przewody hydrauliczne; patrz instrukcja obsługi jednostki trakcyjnej.

Części potrzebne do tej procedury:

1. Zamocuj gumowy odbojnik do blokady pedału za pomocą 1 przeciwnakrętki.



   Rysunek 12

   1. Przeciwnakrętka
   2. Blokada pedału
   3. Gumowy odbojnik

2. Wykręć śrubę z łbem sześciokątnym z platformy operatora. Zachowaj podkładkę i przeciwnakrętkę.



   Rysunek 13

   1. Śruba z łbem sześciokątnym
   2. Podkładka
   3. Przeciwnakrętka

3. Zamocuj zespół blokady pedału do platformy operatora za pomocą śruby stopniowanej oraz wcześniej zdemontowanej podkładki i nakrętki.



   Rysunek 14

   1. Śruba stopniowana
   2. Zespół blokady pedału

1. Obróć odłącznik akumulatora do pozycji ON (wł.).

2. Uruchom maszynę, aby sprawdzić, czy działa; patrz Instrukcja obsługi.
