Kaivinkoneen asennussarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Laske kuormausvarret.

4. Kallista ajoyksikön asennuslevyä eteenpäin ja aseta se varovasti tuen päälle.

5. Sammuta moottori, irrota virta-avain ja anna koneen jäähtyä.

6. Avaa konepelti ja tue se kannatintangolla.

7. Käännä akun kytkin POIS-asentoon.

Vaiheeseen tarvittavat osat:

1. Aseta asennuslevyn eteen tuki niin, että levy ei voi heilahtaa eteenpäin, kun irrotat kallistussylinterin tapin.

   Varoitus

   Kun kallistussylinterin tappi irrotetaan, asennuslevy voi heilahtaa eteenpäin ja ruhjoa jalat tai kädet.

   Aseta asennuslevyn eteen tuki ennen kallistussylinterin tapin irrottamista.

2. Irrota pultti ja mutteri, joilla kallistussylinterin ylempi tappi on kiinnitetty ajoyksikköön (Kuva 1).

3. Irrota kallistussylinterin tappi vasaralla ja pistepuikolla.

4. Asenna uusi tappi paikalleen ja kiinnitä se aiemmin irrotetuilla pultilla ja mutterilla käyttäen tapin keskimmäistä reikää (Kuva 1).

5. Rasvaa tappi käyttäen kallistussylinterin nippaa.

   Note: Jätä uusi tappi paikalleen, vaikka kaivinkone irrotettaisiin.



   Kuva 1

   1. Mutteri
   2. Kallistussylinteri
   3. Pultti
   4. Uusi kallistussylinterin tappi
   5. Keskimmäinen reikä

Vaiheeseen tarvittavat osat:

Varmista, että johdinsarja on reititetty etäälle kaikista terävistä reunoista ja kuumista ja liikkuvista osista.

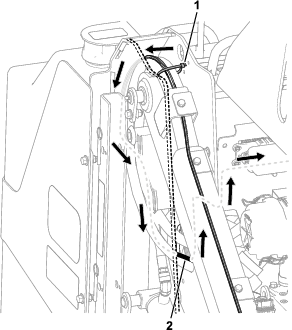

1. Vie asennussarjan johdinsarja kuormausvarsia pitkin kuvan mukaisesti (Kuva 2).



   Kuva 2

   1. Asennusjohdinsarjan liitin
   2. Hyppyjohdin

2. Irrota hyppyjohdin asennusjohdinsarjan liittimestä (Kuva 2).

   Note: Kun et käytä kaivinkonetta, asenna hyppyjohdin asennusjohdinsarjan päähän ja asenna tulppa kaivinkoneen johdinsarjan päähän.

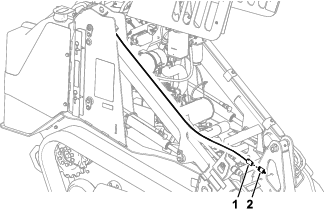

3. Kiinnitä johdinsarja kuormausvarren yläosaan nippusiteellä. Vie johdinsarja aukon läpi ja vie johdinsarjan pää ja neljä liitintä ylös kojelaudan paneelin alla olevaan tilaan (Kuva 3).

   Note: Kiinnitä johdinsarja koneen sisäpuolelle hydrauliletkujen kiinnityskohtien avulla.



   Kuva 3

   1. Nippuside
   2. Aukko

4. Irrota virtalukon alla oleva liitin ja vaihda se asennussarjan johdinsarjan 6-nastaiseen liittimeen.



   Kuva 4

   1. Virtalukko
   2. Irrota nykyinen liitin ja vaihda se asennussarjan johdinsarjan 6-nastaiseen liittimeen.

5. Etsi koneen pääjohdinsarjan lisävarusteliitin kojelaudan paneelin alta, irrota tulppa ja kytke asennussarjan johdinsarjan yhdistetty liitin.

   Note: Liitä kaikki muut moottoroidut lisävarusteet sarjan kytketyllä lisävarusteliittimellä.



   Kuva 5

   1. Sarjan johdinsarjan kytketty lisävarusteliitin
   2. Koneen lisävarusteliitin
   3. Sarjan johdinsarjan yhdistetty liitin

6. Vie loput johdinsarjasta alas ajoyksikön sisään alas rungon takaosaan seuraten ajoyksikön johdinsarjaa. Kiinnitä ajoyksikön johdinsarjaan kolmella nippusiteellä kuvaan merkittyihin kohtiin (Kuva 6).



   Kuva 6

   1. Johdinsarja
   2. Nippuside

7. Nosta koneen takaosa irti maasta. Tue kone pukkien avulla.

   Vaara

   Mekaaniset tai hydrauliset tunkit saattavat pettää ja aiheuttaa vakavan loukkaantumisen.

   Tue kone akselipukeilla.

   Note: Käytä pukkeja, jotka on määritetty koneelle sopivaksi.

8. Irrota pohjasuojus ajoyksiköstä irrottamalla kolme kiinnityspulttia (Kuva 7).



   Kuva 7

   1. Pohjasuojus

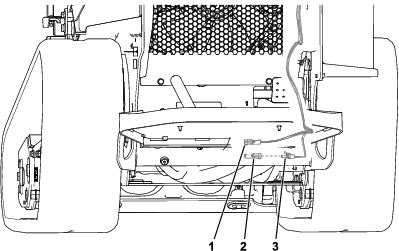

9. Kytke 2-nastainen seisontajarrun liitin seisontajarrun kytkimen pääjohdinsarjan liittimeen.

   Note: Liitä kaikki muut moottoroidut lisävarusteet 2-reikäisellä liittimellä.



   Kuva 8

   1. 2-reikäinen lisävarusteliitin
   2. Seisontajarru
   3. 2-nastainen seisontajarrun liitin

10. Asenna pohjasuojus ajoyksikköön.

11. Käännä akun kytkin PääLLä-asentoon.

12. Varmista koneen toiminta käynnistämällä se. Katso lisätietoja käyttöoppaasta.

13. Nosta kannatintangon kielekettä ja sulje konepelti.

Vaiheeseen tarvittavat osat:

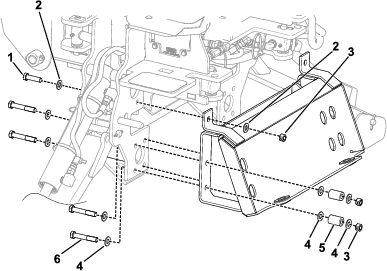

1. Asenna pikakiinnityslevy kaivinkoneeseen kahdella pienellä pultilla, neljällä pienellä aluslaatalla, kahdeksalla suurella pultilla, 24 suurella aluslaatalla, kahdeksalla välikappaleella ja kymmenellä mutterilla (Kuva 9). Kiristä pultit momenttiin 94–102 N·m.



   Kuva 9

   1. Pieni pultti (2)
   2. Pieni aluslaatta (4)
   3. Mutteri (10)
   4. Suuri aluslaatta (24)
   5. Välikappale (8)
   6. Suuri pultti (8)

   Note: Toista sama toimenpide toisella puolella.

2. Liitä asennuslevy pikakiinnityslevyyn ja kiinnitä pikakiinnitystapit. Katso lisätietoja ajoyksikön käyttöoppaasta.

3. Asenna kiinnityslenkki kuvan mukaisesti (Kuva 10). Asenna kiinnityslenkki kahdella tappilukolla.



   Kuva 10

   1. Tappilukot (4)
   2. Kiinnityslenkki (2)

4. Toista vaihe 3 koneen toisella puolella.

1. Avaa konepeltiä hieman, jotta pääset käsiksi akun kytkimeen.

2. Käännä akun kytkin POIS-asentoon.

3. Kytke asennusjohdinsarjan liitin kaivinkoneen johdinsarjan liittimeen.



   Kuva 11

   1. Asennusjohdinsarjan liitin
   2. Kaivinkoneen johdinsarjan liitin

4. Liitä hydrauliletkut. Katso ohjeet ajoyksikön käyttöoppaasta.

Vaiheeseen tarvittavat osat:

1. Kiinnitä kumisuojus polkimen lukkoon yhdellä lukkomutterilla.



   Kuva 12

   1. Lukkomutteri
   2. Polkimen lukko
   3. Kumisuojus

2. Irrota pyöreäkantainen kuusiopultti käyttäjän tasolta. Säilytä aluslaatta ja lukkomutteri.



   Kuva 13

   1. Pyöreäkantainen kuusiopultti
   2. Aluslaatta
   3. Lukkomutteri

3. Kiinnitä polkimen lukkokokoonpano käyttäjän tasoon olkatapilla ja aiemmin irrotetuilla aluslaatalla ja lukkomutterilla.



   Kuva 14

   1. Olkatappi
   2. Polkimen lukkokokoonpano

1. Käännä akun kytkin PääLLä-asentoon.

2. Varmista koneen toiminta käynnistämällä se. Katso lisätietoja käyttöoppaasta.
