Kit de ruedas dobles de 58 cm (23") y 66 cm (26")
Arado vibratorio™ Maxi Sneaker 370
Piezas necesarias
4
Placa adaptadora
4
Perno
4
Conjunto de rueda
1
Extensor de escalón
2
Etiqueta con patrón antideslizante
  1. Aparque la máquina en una superficie nivelada, apague la máquina, espere a que se detengan todas las piezas en movimiento y retire la llave.
    Advertencia
    Los gatos mecánicos o hidráulicos pueden no aguantar el peso de la máquina y pueden dar lugar a lesiones graves.
    • Utilice gatos fijos para apoyar la máquina.
    • No use gatos hidráulicos para apoyar la máquina.

  2. Levante la máquina con equipos de elevación adecuados y apóyela sobre gatos fijos.
    3. Graphic
    G427157
  3. Retire las 5 tuercas de rueda.
    4. Graphic
    G427159
  4. Retire las ruedas y muévalas al lado opuesto de la máquina de modo que los discos apunten hacia afuera y el dibujo quede en la dirección correcta.
    5. Graphic
    G427160
  5. Instale la placa adaptadora con las 5 tuercas existentes.
  6. Apriete los pernos a 108 a 135 N·m (80 a 100 pies-libra) siguiendo una secuencia de estrella.
  7. Aplique adhesivo para bloqueo de roscas en las roscas del perno central grande.

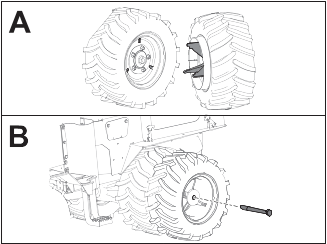

    8. Graphic
    G427161
  8. Alinee las 3 lengüetas de la rueda doble con las 3 ranuras de la rueda interna y sujete el conjunto con un perno.
    Nota: Compruebe que el dibujo de la rueda doble esté en la misma dirección que la rueda interior.
  9. Apriete el perno a 610 a 623 N·m (450 a 460 pies-libra).
  10. Repita este procedimiento en las otras ruedas.
  11. Verifique la presión de los neumáticos e ínflelos según sea necesario.
    Tamaño de los neumáticos
    Presión

    Bar
    psi
    23 x 10.50-12
    1.38
    20
    26 x 12.00-12
    2.90
    42
  12. Retire el escalón existente de la plataforma.
  13. Instale la extensión de la plataforma.
  14. Instale el escalón existente en la extensión de la plataforma.
    15. Graphic
    G432426
  15. Retire la película y coloque las 2 etiquetas con patrón antideslizante en los lugares indicados.
