Pegatinas de seguridad e instrucciones

Las calcomanías de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier calcomanía que esté dañada o que falte.

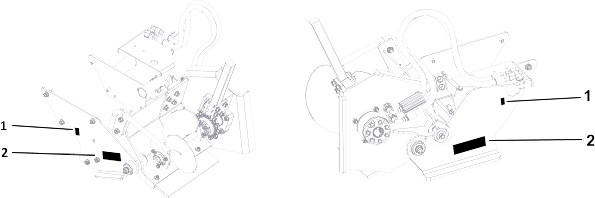

Ubicaciones de las pegatinas de seguridad de la zanjadora

G434864

1. Pegatina 147-5641
2. Pegatina 147-5807

Pegatina pieza: 147-5641

decal147-5641

1.  Punto de amarre

Pegatina pieza: 147-5654

decal147-5654

1.  Palanca de selección del accesorio.

Pegatina pieza: 147-5655

147-5655

1.  Palanca de selección de dirección de la cadena de la zanjadora.

Pegatina pieza: 147-5807

decal147-5807

1.  Peligro de corte/desmembración, zanjadora: manténgase al menos a 2 m (6 pies) de distancia.

G432647

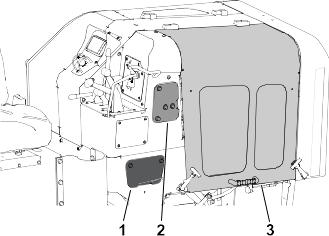

1. Retire las 2 cubiertas y el capó del motor del lado derecho de la máquina y consérvelos.

G432648

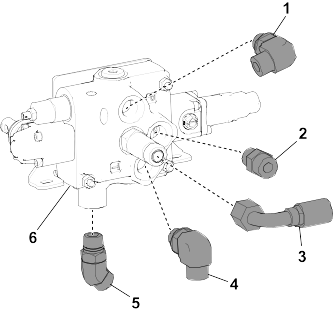

2. Instale los 5 conectores sobre la válvula de control de la zanjadora .
   • Conector de 90º
   • Conector recto
   • Conector recto extendido
   • Conector de 90º
   • Conector de 45º

G432649

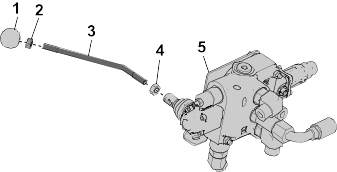

3. Instale la palanca de la zanjadora sobre la válvula de control de la zanjadora usando las 2 tuercas (M10) y el pomo .

G432650

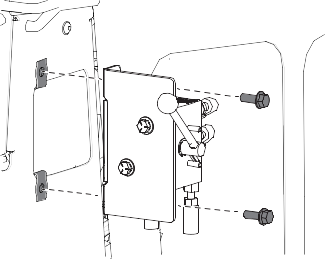

4. Monte provisionalmente la válvula de control de la zanjadora sobre el soporte de la válvula con 3 pernos (M8) y 3 tuercas (M8).
5. Use las fijaciones de la cubierta para montar la válvula y el soporte de control de la zanjadora a la máquina.

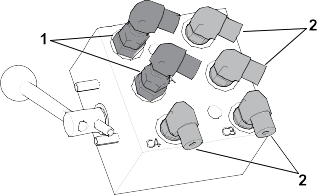

1. Instale los conectores extendidos de 90º y los conectores de 90º sobre la válvula de control del selector.


   G432659
2. Retire las mangueras del tabique existente detrás de la consola. Deseche el soporte , el tabique y la placa . Conserve los pernos y las tuercas .


   G432660

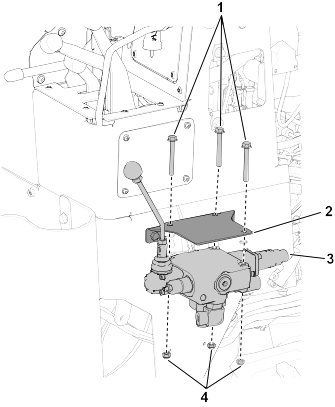

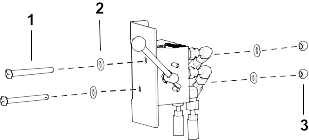

3. Use los 2 pernos (⅜" x 3 1/4”), 4 arandelas y 2 pernos (⅜") para montar la válvula de control del selector al soporte de la válvula del selector.


   G432661
4. Apriete los pernos a 37–45 N∙m (27–33 pies-libra).
5. Use las fijaciones de la cubierta para montar la válvula y el soporte de control del selector a la máquina.


   G435141
6. Apriete los pernos a 51–65 N∙m (38–48 pies-libra).

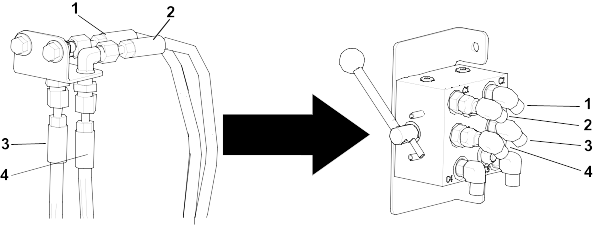

7. Instale las mangueras desde el tabique hasta la válvula de control del selector.
   1. Mueva la manguera al orificio C2 .
   2. Mueva la manguera al orificio C1 .
   3. Mueva la manguera al orificio A .
   4. Mueva la manguera al orificio B .


   G435011
8. Coloque los 2 manguitos antiabrasión (24”) sobre las mangueras de 80” y 90” y sujete cada extremo con bridas.
9. Coloque el manguito antiabrasión grande (60”) sobre los 2 manguitos anteriores y sujete cada extremo con bridas.

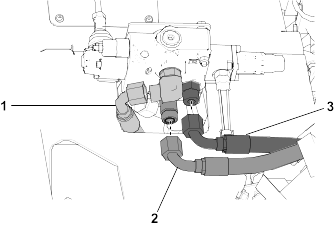

10. Conecte la manguera de 90” al conector inferior izquierdo, el orificio C4, en la válvula de control del selector.
11. Conecte la manguera de 80” al conector inferior derecho, el orificio C3, en la válvula de control del selector.


    G435864

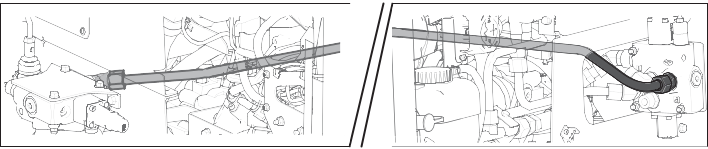

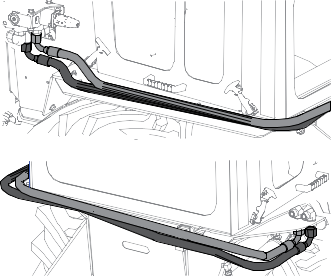

12. Enrute las 2 mangueras por la parte delantera de la máquina hacia el otro lado.
    Nota: Las mangueras se conectarán en un paso posterior.

G437381

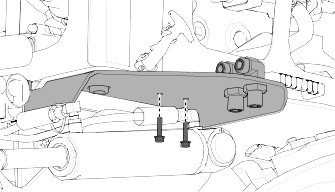

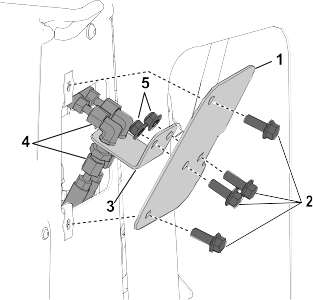

1. Instale la extensión de placa lateral al lado de conducción de la máquina con 1 perno de cabeza hexagonal (⅜" x 1") , 1 perno de cabeza redondeada (⅜" x 1”) y 2 contratuercas (⅜") .

G437380
2. Use los otros 3 pernos (⅜" x 1”) y 3 contratuercas (⅜") para fijar las 3 abrazaderas en P a la extensión de placa lateral.

G433118
3. Apriete los pernos a 37–45 N∙m (27–33 pies-libra).

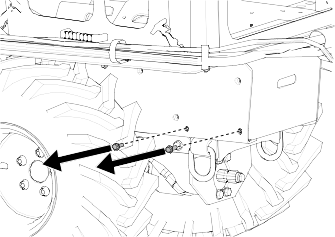

4. Retire los 2 pernos de cada lado de la bandeja de la batería y consérvelos.

G433117
5. Monte provisionalmente el bastidor del accesorio de la zanjadora con 3 pernos (½” x 1 ¼"), 2 pernos inferiores (½" x 1 ½") y 2 contratuercas (½”). Repita la instalación de los 3 pernos ( ½" x 1 ¼") en el otro lado.
6. Sujete el montaje del accesorio de la zanjadora con los pernos de la bandeja de la batería.

Piezas necesarias

2	Inserto cónico (1 ½")
2	Pasador cónico (1 ½")
2	Perno (5/8" x 1 ½")
2	Arandela (½")
2	Perno (½" x 1")
1	Perno (M12)
1	Inserto cónico (1 ¼")
1	Pasador cónico (1 ¼")
3	Perno (⅜" x 1 ¼")
6	Arandela (⅜")
3	Contratuerca (⅜")
1	Solapa - Deflector
2	Conectores de 90º
1	Soporte de montaje de la manguera
1	Manguera de 44·
1	Abrazadera
1	Perno (5/16" x 2")

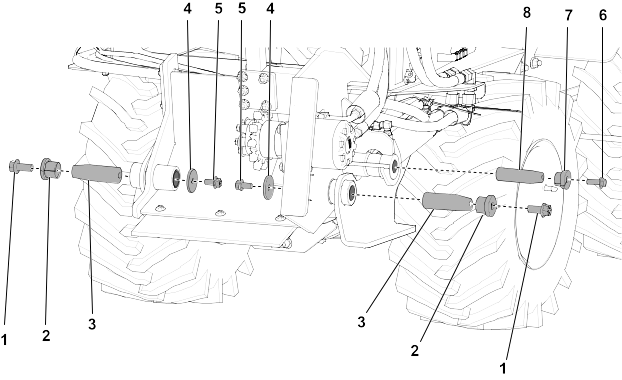

Figura 1 Resumen de la instalación

G434672

1. Perno (5/8" x 1 ½")
2. Inserto cónico (1 ½")
3. Pasador cónico (1 ½")
4. Arandela (½")
5. Perno (½" x 1")
6. Perno (M12)
7. Inserto cónico (1 ¼")
8. Pasador cónico (1 ¼")

1. Instale el pivote de la zanjadora con 1 perno (5/8 x 1 ½”), 1 inserto cónico (1 ½"), 1 pasador cónico (1 ½"), 1 arandela (½”) y 1 perno (½" x 1”) al lado derecho de la máquina.


   G433245

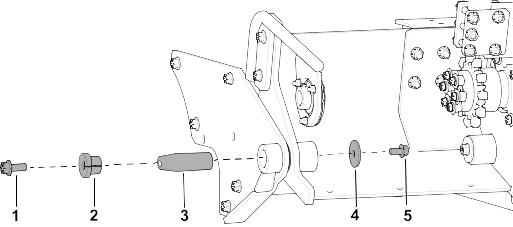

2. Instale el otro lado del pivote de la zanjadora con 1 perno (5/8 X 1 ½”), 1 inserto cónico (1 ½"), pasador cónico (1 ½"), 1 arandela (½”) y 1 perno (½" x 1”).


   G433411
3. Apriete los pernos (5/8” x 1 ½") a 257–313 N∙m (189–231 pies-libra).
4. Apriete los pernos (½" x 1") a 91–113 N∙m (67–83 pies-libra).
5. Apriete los pernos a 91–113 N∙m (67–83 pies-libra).

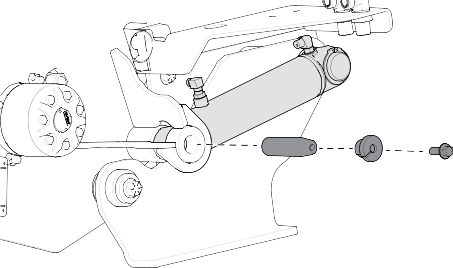

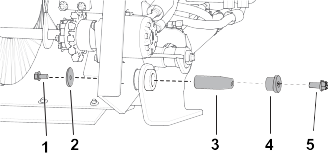

6. Sujete el cilindro hidráulico con un pasador cónico (1 ¼"), 1 inserto cónico (1 ¼") y 1 perno (M12).


   G434673
7. Apriete los pernos a 83–103 N∙m (112–140 pies-libra).

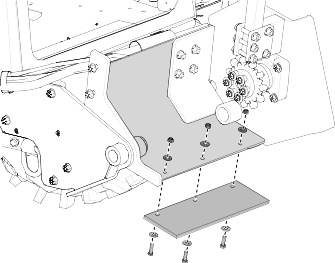

8. Instale la solapa con 3 pernos (⅜” x 1 ¼"), 6 arandelas (⅜") y 3 contratuercas (⅜").


   G434651
9. Apriete los pernos a 37–45 N∙m (27–33 pies-libra).
10. Aplique el siguiente par de apriete a los pernos del accesorio de la zanjadora:
    1. 127–157 N∙m (94–116 pies-libra).
    2. 127–157 N∙m (94–116 pies-libra).


    G433117
11. Instale los 2 conectores de 90º al soporte de montaje de la manguera.


    G433512
12. Con las fijaciones existentes, monte el soporte de montaje de la manguera en los orificios del soporte del depósito de refrigerante en el bastidor.


    G433527
13. Coloque el manguito antiabrasión (2 x 44”) sobre las 2 mangueras de 44”.

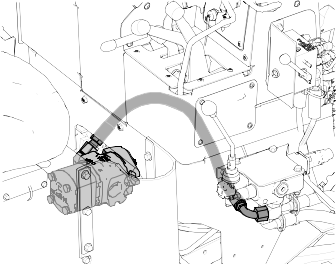

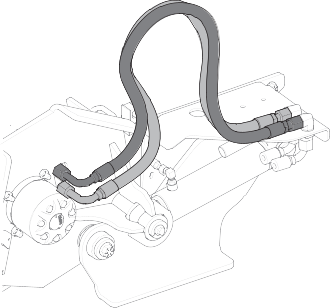

14. Instale las mangueras de 44” desde el motor hidráulico hasta tabique en el soporte de montaje de la manguera.
    1. Conecte los acoplamientos de extremo de la manguera de 90º al motor de la zanjadora.
    2. Conecte los acoplamientos de extremo rectos al tabique.


    G435243

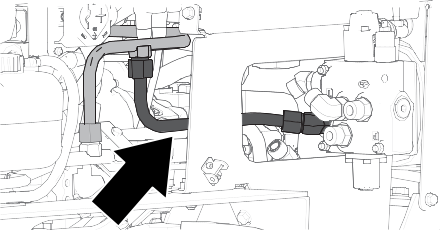

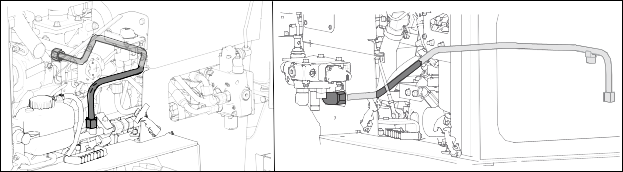

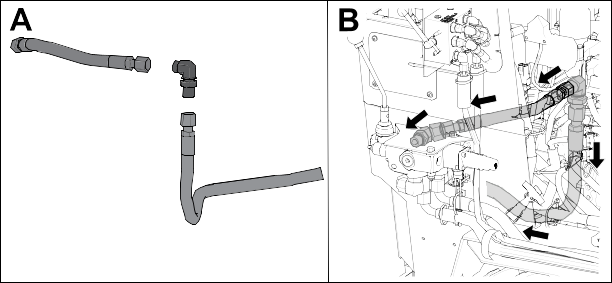

15. Conecte las mangueras de 83" y de 88” desde la válvula de control de la zanjadora hasta los conectores que están debajo del soporte de montaje de la manguera.


    G435244
16. Fije las mangueras a la abrazadera y sujete la abrazadera con un perno (5/16” x 2”).


    G435863
17. Apriete el perno a 3051–3729 N∙cm (270–330 pulgadas-libra).

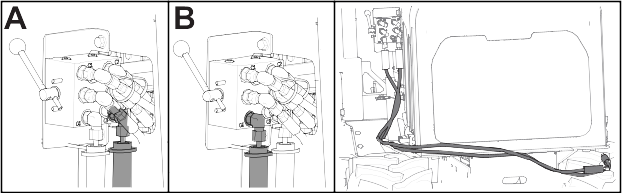

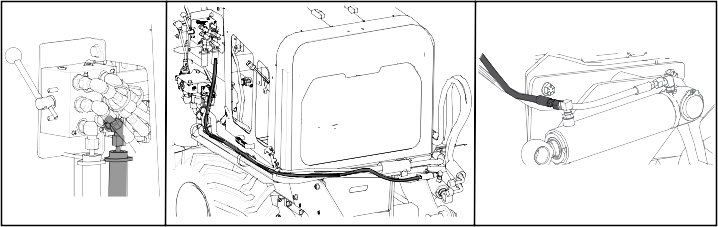

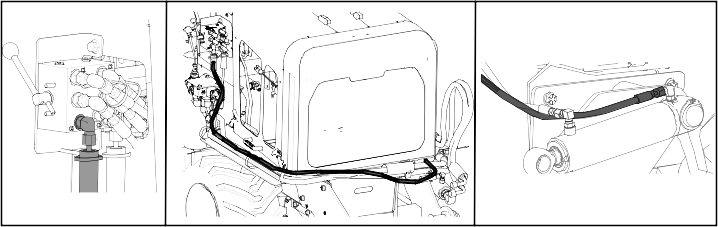

18. Conecte la manguera de 90” que viene del orificio C4 en la válvula de control del selector al cilindro hidráulico.


    G432692
19. Conecte la manguera de 80” que viene del orificio C3 en la válvula de control del selector al cilindro hidráulico.
    Nota: Compruebe que el agujero en el conector se conecta a la manguera.


    G432693

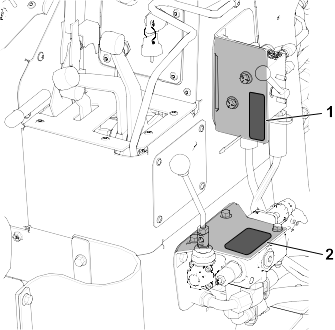

1. Coloque la pegatina 147-5654 en el montaje de la válvula de control del selector y la pegatina de la cadena excavadora 147-5655 en el montaje de la válvula de control.


   G433799
2. Coloque la pegatina de la cadena y barrena 147-5807 y la pegatinas de los amarres 147-5641 en el bastidor del accesorio.


   G434864

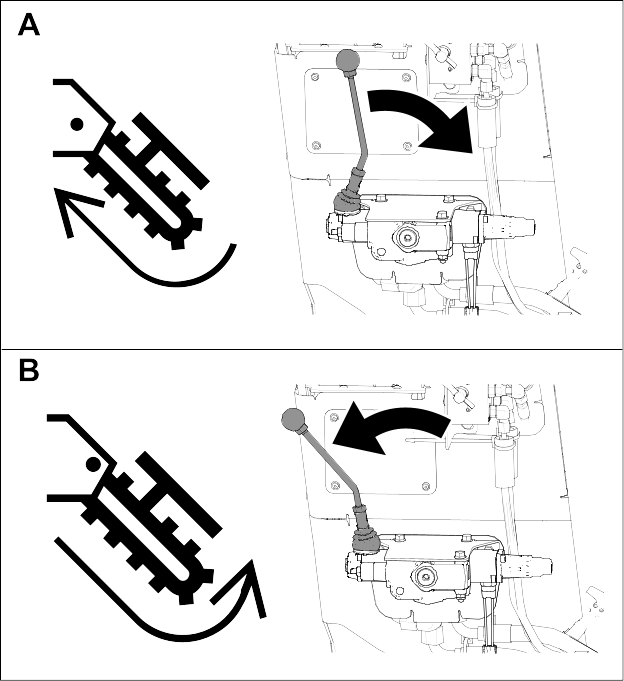

Operación de la palanca de la zanjadora

G433798
1. Empuje la palanca de la zanjadora hacia el frente de la máquina para que la zanjadora gire hacia adelante/sentido horario.
2. Empuje la palanca de la zanjadora hacia la parte trasera de la máquina para que la zanjadora gire hacia atrás/sentido antihorario.

Zanja

Excavación de zanjas

Advertencia

Los objetos lanzados pueden causar la muerte o lesiones graves. Manténgase alejado de los objetos móviles.

Para evitar lesiones:

• Mantenga a todas las personas al menos a 2 m (6 pies) de distancia de la máquina, los accesorios y su rango de movimiento.
• Conozca las condiciones del suelo y ajuste la velocidad de excavación según corresponda.



1. Seleccione el sentido de la cadena de la zanjadora.
   La cadena excavadora se moverá.

   Peligro

   El contacto con los dientes excavadores en movimiento causa la muerte o lesiones graves. Manténgase al menos a 1.8 m (6 pies) de distancia.

   Para evitar lesiones:

   • Deje 1 m (3 pies) entre los dientes excavadores y cualquier obstáculo. Al comenzar la excavación, es posible que la máquina haga movimientos bruscos.
   • Mantenga a todas las personas al menos a 2 m (6 pies) de distancia de la máquina, los accesorios y su rango de movimiento.
   • Asegúrese de que el freno de estacionamiento está puesto.
   • Si la zanja cede o hay material atrapado en la cadena excavadora, es posible que se produzca contacto con los dientes excavadores.


2. Ponga el acelerador en la posición Rápido.
3. Baje lentamente la espada de excavación hasta la profundidad deseada de la zanja.
4. Jale los controles del mando motriz para conducir la máquina en reversa.
5. Configure la velocidad.

   Importante

   • No haga cambios de dirección cerrados. Al girar, baje la espada a su profundidad máxima.
   • Si un objeto se engancha en la cadena, detenga el movimiento de la cadena y eleve ligeramente la espada. Invierta el sentido de la cadena. Si es preciso retirar un objeto en forma manual, apague el motor y ponga el freno de estacionamiento..



   Nota:

   • Siempre inicie el zanjado con la velocidad del mando motriz en la posición Bajo.
   • Siempre opere la zanjadora al conducir marcha atrás.
   • Aumente la velocidad del mando motriz solo si las condiciones del suelo lo permiten.
   • Haga funcionar el motor a velocidad máxima durante los trabajos.

Sistemas y equipos de zanjado

Comprobación de los componentes de la cadena

1. Si usa puntas de cadena para roca, verifique que las puntas giren libremente.
2. Después de cada uso, limpie la cadena e inspeccione las puntas.
3. Reemplace la punta cuando la tapa o el inserto de carburo se haya desgastado.

G434863
4. Si las barras laterales (2) están dobladas o flojas en los pasadores de la cadena, use espaciadores de cadena para unir las barras.
5. Inspeccione si los pasadores y casquillos están desgastados midiendo la distancia entre los pasadores de la cadena (3) y comparándola con la cadena nueva.
6. Inspeccione si los dientes (1) están desgastados.
   Nota: Reemplace los dientes desgastados con piezas de repuestos de Toro y manteniendo el patrón de dientes original.

Ajuste de la tensión de la cadena excavadora

1. Coloque la espada en posición horizontal y detenga el motor.

G434862
2. Ponga el freno de estacionamiento.
3. Compruebe que haya una distancia de 38–51 mm (1.5–2”) desde la parte inferior de la espada hasta la cadena (A)
4. Nota: No apriete la cadena demasiado. Esto podría generar el estiramiento de la cadena, la pérdida de rendimiento de la máquina y posibles fallos prematuros de la cadena.
   Para ajustar la tensión, afloje la contratuerca del tornillo de ajuste.
5. Para apretar la cadena excavadora, gire el tornillo de ajuste en sentido horario. Para aflojarla, gire el tornillo en sentido antihorario.
6. Una vez que la cadena tenga la tensión correcta, apriete la contratuerca.

Extracción de la cadena

1. Coloque y ajuste el cinturón de seguridad.
2. Arranque el motor.
3. Gire la cadena excavadora hasta que el pasador de conexión quede en la parte superior de la espada.
4. Baje la espada al suelo.
5. Ponga el freno de estacionamiento.
6. Apague la máquina.

G434865
7. Fije la cadena sujetando los enganches a cada lado del pasador de conexión con las mordazas de la cadena como se muestra. Apriete las mordazas para reducir la presión sobre el pasador.
8. Alivie la tensión de la cadena.
9. Aléjese de la cadena y quite la llave de bloque del pasador de conexión.
10. Mueva el pasador de conexión para retirarlo del enganche.
11. Desprenda los enganches. Suelte lentamente el cable y baje la cadena al suelo.

    Advertencia

    Componentes elevados. El aplastamiento puede causar la muerte o lesiones graves. Manténgase alejado. Use equipos y procedimientos adecuados.


12. Apoye la cadena en el suelo con los dientes hacia abajo.

Comprobación de los pernos de montaje de la zanjadora

1. Compruebe los pernos cada 10 horas. Apriételos según sea necesario.
